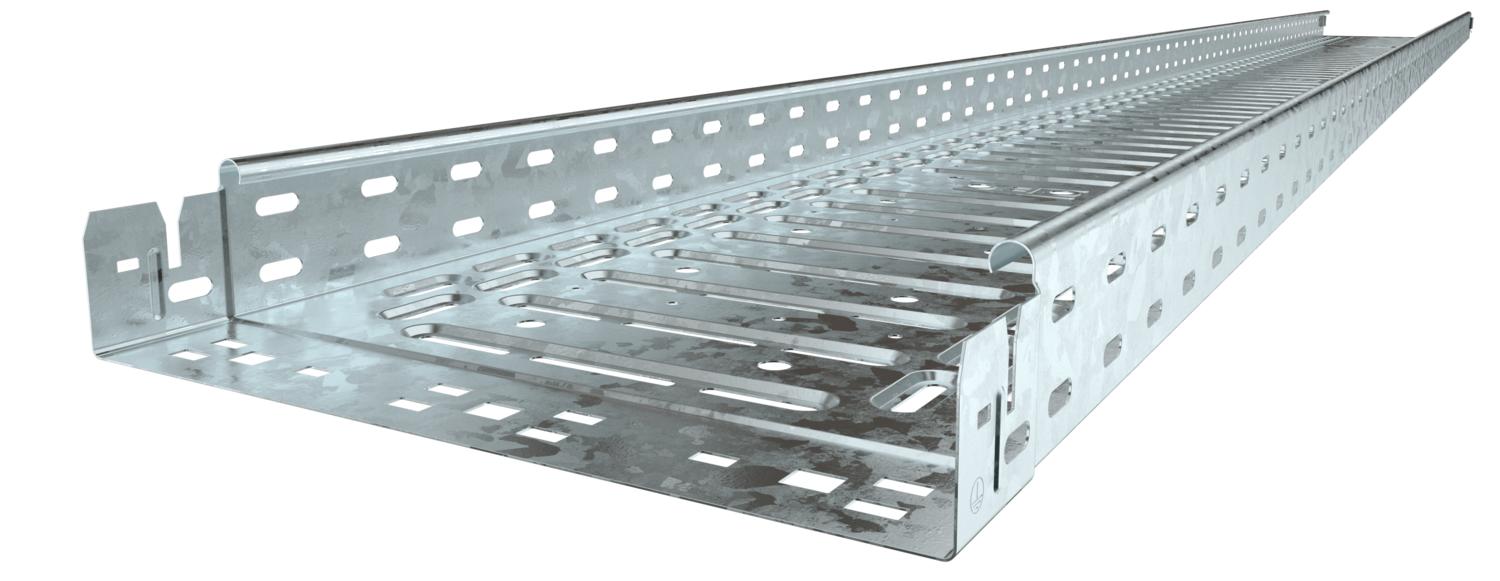

Caminho de cabos em chapa RKS-Magic® 60 FT

Ref. 6047612 | EAN 4012195903895

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	60 mm

Espessura das chapas	1 mm

Funktionsgaranti	sim

Cor	zinco

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

O caminho de cabos em chapa possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes de ligação e de montagem adicionais.

A perfuração para a suspensão direta do varão roscado tem um diâmetro de 11 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

A ligação equipotencial continua é garantida sem componentes adicionais.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Base perfurada	1,00
Com tampa	não
Comprimento útil	3000 mm
Cor	zinco
Dimensão	60x100x3050
Espessura das chapas	1 mm
Espessura das chapas	0,03 in
Funktionsgaranti	sim
Instalação no pavimento	sim

Material	Aço
Perfuração lateral	sim
Proteção antifogo	Manutenção de funções estrutura de suporte específica para cabos
Representação de orifícios NATO	não
Secção transversal útil	58 cm²
Secção transversal útil	5800 mm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dimensões

Altura	60 mm
Altura	2 in
Comprimento	10 ft
Comprimento	3050 mm

Largura	4 in
Largura	100 mm
Medida B	100 mm
Medida y	50 mm

Cargas

Classe de carga NEMA	8AA
Distância de apoio de 1,0 m	1,2 kN/m
Distância de apoio de 1,5m	0,9 kN/m

Distância de apoio de 2,0m	0,6 kN/m
Distância de apoio de 2,5m	0,4 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	4,5534 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	4,5534 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo RKSM 60

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
RKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	sim	zinco	Aço	Galvanizado por imersão a quente após maquinação	6047612	m	3 m
RKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	sim	zinco	Aço	Galvanizado por imersão a quente após maquinação	6047631	m	3 m
RKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	sim	zinco	Aço	Galvanizado por imersão a quente após maquinação	6047639	m	3 m
RKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	sim	zinco	Aço	Galvanizado por imersão a quente após maquinação	6047655	m	3 m
RKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	sim	zinco	Aço	Galvanizado por imersão a quente após maquinação	6047690	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Conjunto de união rápida Magic DD	KTSMV 610 DD	6068936	Unidade	1 Unidade
Tampa com ferrolho FT	DRL 100 FT	6051340	m	3 m
Ângulo 45º 60 FT	RB 45 610 FT	6036130	Unidade	1 Unidade
Ângulo 90º 60 FT	RB 90 610 FT	6036590	Unidade	1 Unidade
Ângulo ajustável 60 FT	RB W 610 FT	6037120	Unidade	1 Unidade
Derivação simples 60 FT	RAA 610 FT	6042211	Unidade	1 Unidade
Derivação em T 60 FT	RT 610 FT	6038130	Unidade	1 Unidade
Cruzeta 60 FT	RK 610 FT	7027411	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 100 DD	6052703	m	3 m
Separador 60 DD	TSG 60 DD	6062327	m	3 m
Ângulo 90º Magic 60 FT	RBM 90 610 FT	6041150	Unidade	1 Unidade
Ângulo variável Magic 60 FT	RBMV 610 FT	6040500	Unidade	1 Unidade
