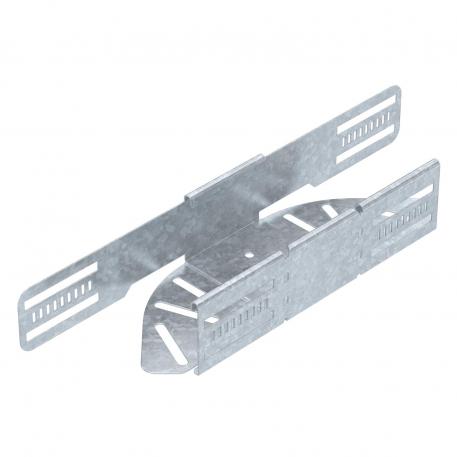

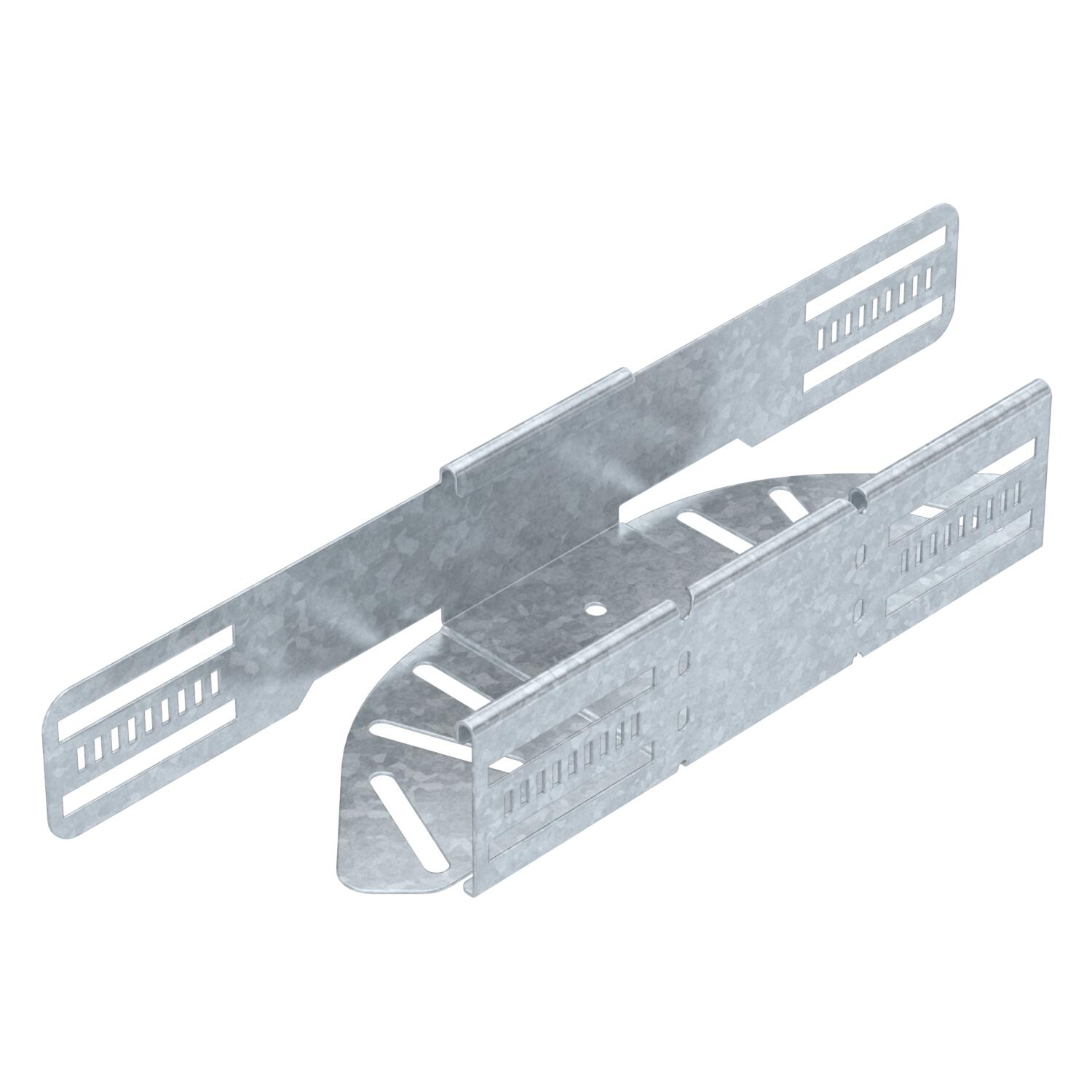

Ângulo ajustável 60 FT
Ref. 6037120 | EAN 4012197341596
- Descrição do produto
-
Descrição do produtoÂngulo ajustável para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 60 mm. Ângulo ajustável de 0 - 90°. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Aplicável em áreas interiores e exteriores. O material de fixação terá que ser encomendado em separado.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Alteração da direção horizontal Com tampa não Conformidade com ROHS sim Cor zinco Curva (ângulo) regulável Dimensão 60x100 Espessura da base 1 mm Espessura da travessa 1,25 mm Espessura das chapas 1 mm Funktionsgaranti não Gama de temperaturas de aplicação máx. 120 °C Gama de temperaturas de aplicação mín. -20 °C Instalação no pavimento sim Material Aço Modelo Arco articulado_completo Número recomendado de parafusos 10 St. Perfuração lateral sim Representação de orifícios NATO não Série do produto Série DKS, Série EKS, Série MKSM, Série MKS, Série RKSM, Série SKSM, Série SKS Superfície Galvanizado por imersão a quente após maquinação Tipo de conector sistema de caminhos de cabos aparafusado/fixado Versão conector União integrada Versão para grandes cargas não Dimensões

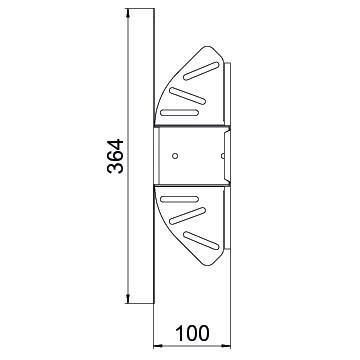

Altura 60 mm Largura 100 mm Medida B 100 mm Medida L 364 mm Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 1,6469 kg CO₂e Data de medição do valor de CO2 2025-05-14T00:00:00.000+0200 Declared Unit Unidade Declared Unit Quantity 1 Pegada de CO2 (GWP) do berço ao portão 1,6469 kg CO2e / 1 Peça - Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.

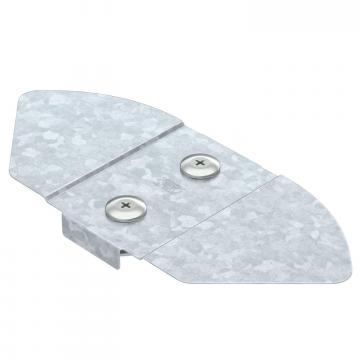

Tampa para ângulo variável DD
RBD W 100 DD 6037540 1 Unidade Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Grampo duplo para montagem de encaixe A2
DOP A2 6035998 1 Unidade
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
Ficha técnica RB W 610 FT / 6037120 , 0.23MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE RB W 610 FT / 6037120 , 0.13MB , pdfDeclaração de conformidade do Reino Unido RB W 610 FT / 6037120 , 0.09MB , pdfREACH Declaração de conformidade RB W 610 FT / 6037120 , 0.12MB , pdfRoHS Declaração de conformidade RB W 610 FT / 6037120 , 0.13MB , pdfAuxiliar de seleção Selection aid cable trays, screwable , 2.17MB , pdfAuxiliar de seleção Selection aid for cable trays, Magic , 0.23MB , pdfInstruções de montagem Rastbare Kabelrinnensysteme Magic , 12.16MB , pdfInstruções de montagem Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
