Caminho de cabos RKS-Magic® 60 FT
Ref. 6047631 | EAN 4012195903901
- Descrição do produto
-
Descrição do produtoCaminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
O caminho de cabos em chapa possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes de ligação e de montagem adicionais.
A perfuração para a suspensão direta do varão roscado tem um diâmetro de 11 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
A ligação equipotencial continua é garantida sem componentes adicionais.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Atenuação da blindagem magnética com tampa 50 dB Atenuação da blindagem magnética sem tampa 20 dB Base perfurada 1,00 Com tampa não Comprimento útil 3000 mm Cor zinco Dimensão 60x150x3050 Espessura das chapas 0,03 in Espessura das chapas 1 mm Funktionsgaranti sim Instalação no pavimento sim Material Aço Perfuração lateral sim Proteção antifogo Manutenção de funções estrutura de suporte específica para cabos Representação de orifícios NATO não Secção transversal útil 88 cm² Secção transversal útil 8800 mm² Superfície Galvanizado por imersão a quente após maquinação Tipo de conector sistema de caminhos de cabos Fixação por "click" Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector União integrada Versão para grandes cargas não Dimensões
Altura 2 in Altura 60 mm Comprimento 3050 mm Comprimento 10 ft Largura 150 mm Largura 6 in Medida B 150 mm Medida x 50 mm Medida y 100 mm Cargas
Classe de carga NEMA 8AA Distância de apoio de 1,0 m 1,2 kN/m Distância de apoio de 1,5m 0,9 kN/m Distância de apoio de 2,0m 0,6 kN/m Distância de apoio de 2,5m 0,4 kN/m Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 5,4713 kg CO₂e Data de medição do valor de CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metro Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 5,4713 kg CO2e / 1 Metro Dados técnicos
Diagrama de cargas do caminho de cabos do tipo RKSM 60
- Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.

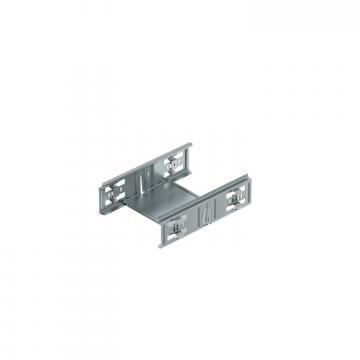

Conjunto de união rápida Magic DD
KTSMV 615 DD 6068938 1 Unidade
Tampa com ferrolho DD
DRL 150 DD 6052706 3 m
Separador 60 DD
TSG 60 DD 6062327 3 m

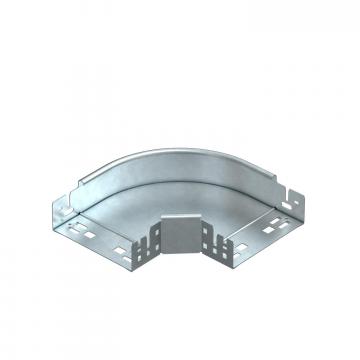

Ângulo 90º Magic 60 FT
RBM 90 615 FT 6041152 1 Unidade
Ângulo variável Magic 60 FT
RBMV 615 FT 6040502 1 Unidade - Downloads
-
