Abraçadeira 2056 tipo H, simples, placa de pressão metálica, A4

Ref. 1188521 | EAN 4012197416065

Descrição do produto
Descrição do produto

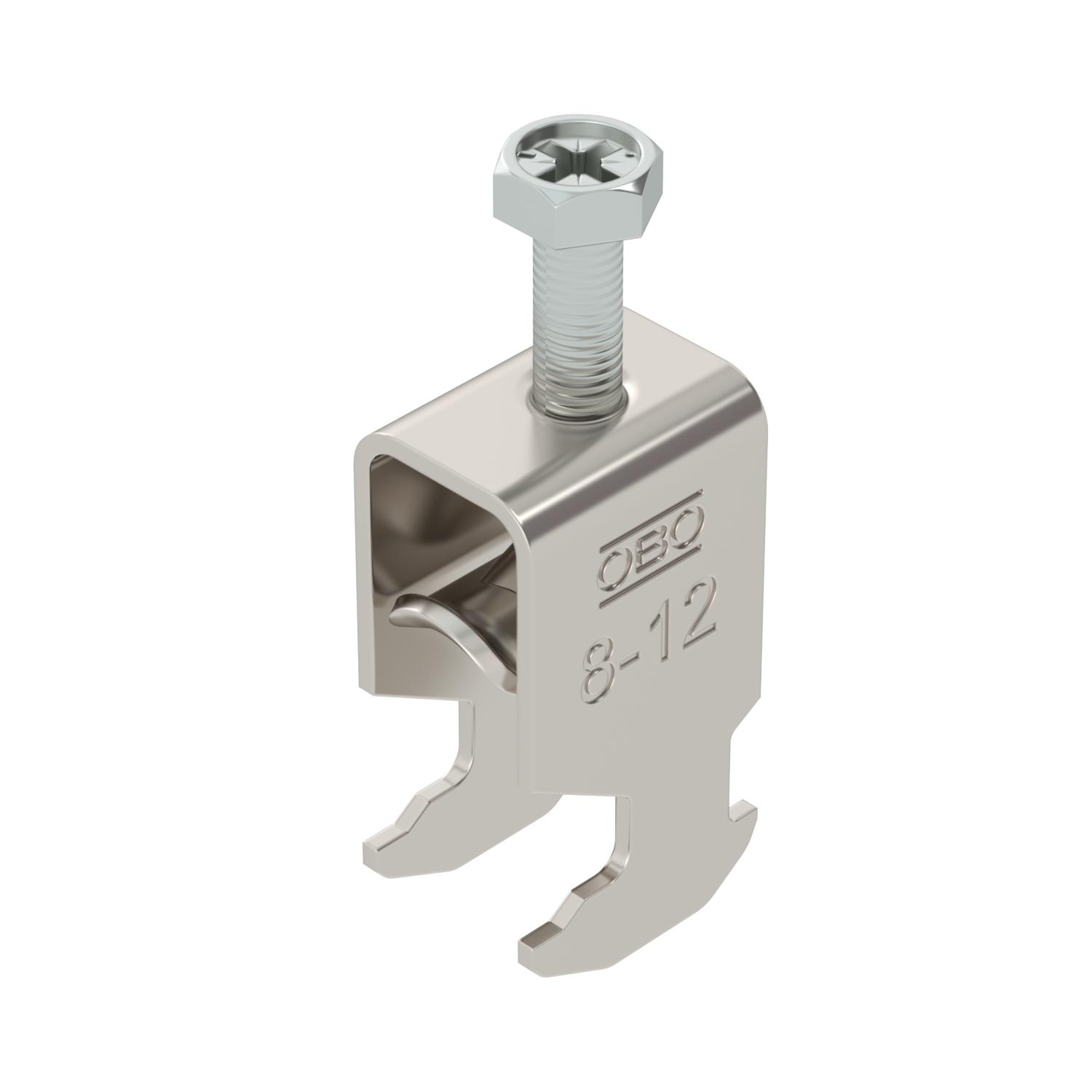

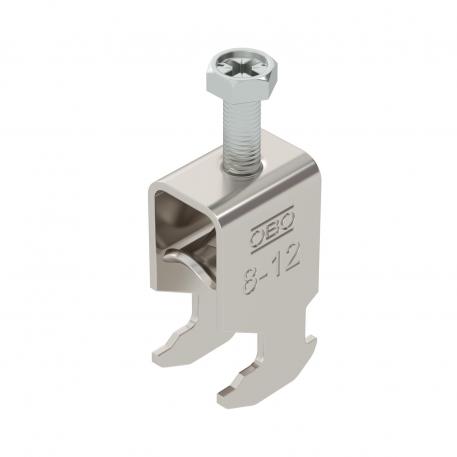

Abraçadeira BBS tipo cabeça de martelo, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 16 - 17 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequada para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
  • Sem halogêneo: sem cloro, flúor e bromo
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Largura de rasgo16-17mm
  • Abraçadeira BBS para perfis C com largura de rasgo 16-17 mm
  • Classe de manutenção de funções E30
  • Classe de manutenção de funções E60
  • Classe de manutenção de funções E90
Dados técnicos

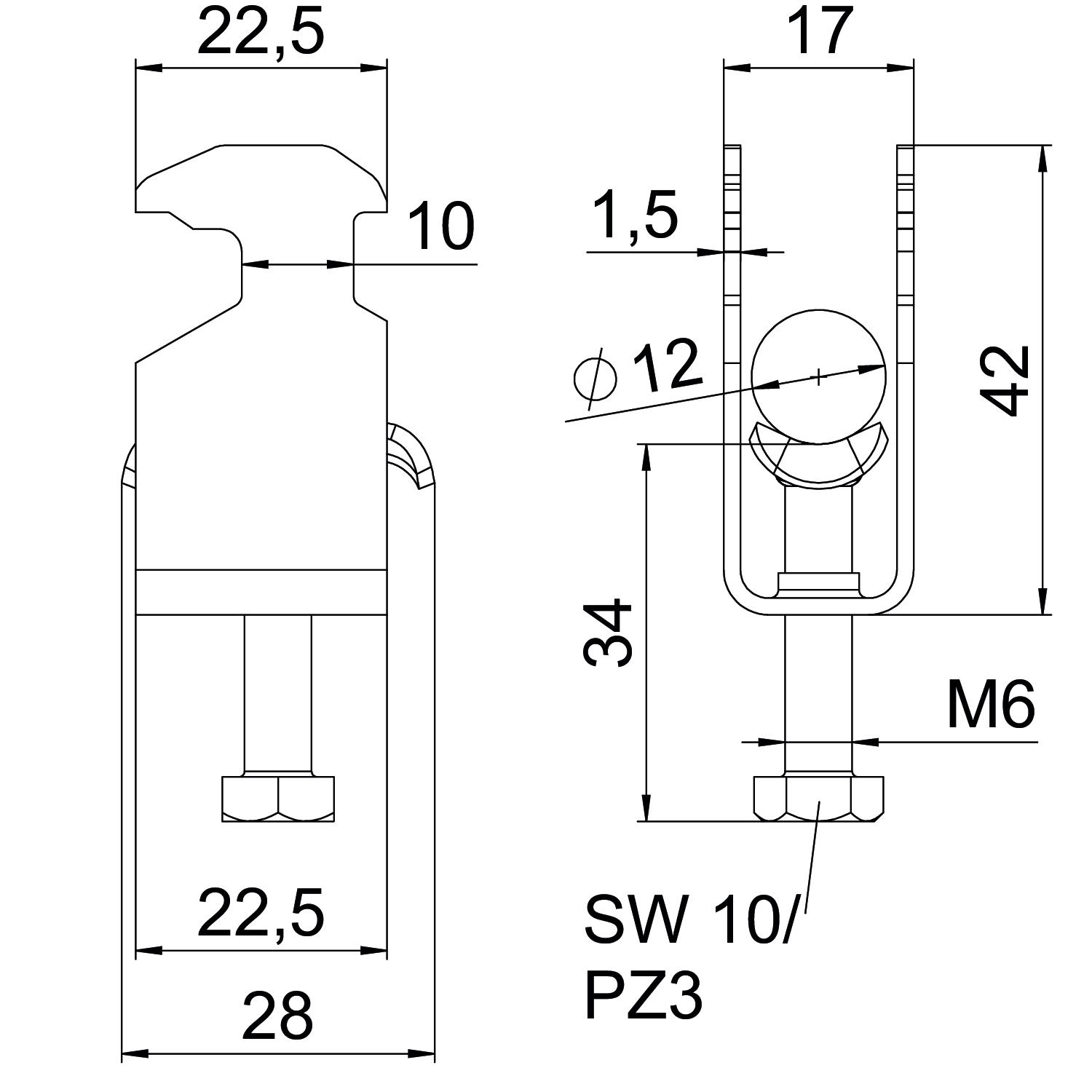

Dimensões

Altura 42 mm
Com placa metálica sim
Comprimento 22,5 mm
Comprimento exterior 28 mm
Dimensão 8-12mm
Espessura das chapas 1,5 mm
Funktionsgaranti sim
Intervalo de aperto D máx. 12 mm
Intervalo de aperto D mín. 8 mm
Largura 17 mm
Largura de rasgo 10 mm
Livre de halogéneos sim
Material Aço inoxidável 1.4571
Material adicional aço inoxidável
Máx. Binário de aperto 3 Nm
Medida A 22,5 mm
Medida B 17 mm
Medida C 28 mm
Medida G (mm) M6
Medida H 42 mm
Medida L 34 mm
Medida t 1,5 mm
Número de cabos/tubos 1
para diâmetro de tubo máx. 12 mm
para diâmetro de tubo mín. 8 mm
para perfil com rasgo (com intervalo) máx. 17 mm
para perfil com rasgo (com intervalo) mín. 16 mm
Pegada de CO2 (GWP) do berço ao portão 0,2436 kg CO₂e / 1 Peça
Rosca M6
Superfície brilhante, pós-tratamento
Superfície adicional sem tratamento
Tipo de montagem Perfil
Todos os tipos

Todos os tipos

Tipo Intervalo de aperto D mín. Intervalo de aperto D máx. Máx. Binário de aperto Ref. Quantidade Qte. minima fornec.
BS-H1-M-12 A4 8 mm 12 mm 3 Nm 1188521
100 Unidade
BS-H1-M-16 A4 12 mm 16 mm 3 Nm 1188523
100 Unidade
BS-H1-M-22 A4 16 mm 22 mm 3 Nm 1188527
100 Unidade
BS-H1-M-28 A4 22 mm 28 mm 3 Nm 1188530
100 Unidade
BS-H1-M-34 A4 28 mm 34 mm 3 Nm 1188533
100 Unidade
BS-H1-M-40 A4 34 mm 40 mm 3 Nm 1188536
100 Unidade
BS-H1-M-46 A4 40 mm 46 mm 5 Nm 1188539
100 Unidade
BS-H1-M-52 A4 46 mm 52 mm 5 Nm 1188541
100 Unidade
BS-H1-M-58 A4 52 mm 58 mm 5 Nm 1188545
100 Unidade
BS-H1-M-64 A4 58 mm 64 mm 5 Nm 1188548
100 Unidade
BS-H1-M-70 A4 64 mm 70 mm 5 Nm 1188551
50 Unidade
BS-H1-M-76 A4 70 mm 76 mm 5 Nm 1188554
25 Unidade
