Abraçadeira 2056 tipo H, simples, placa de pressão metálica, A4
Ref. 1188541 | EAN 4012197416133
- Descrição do produto
-

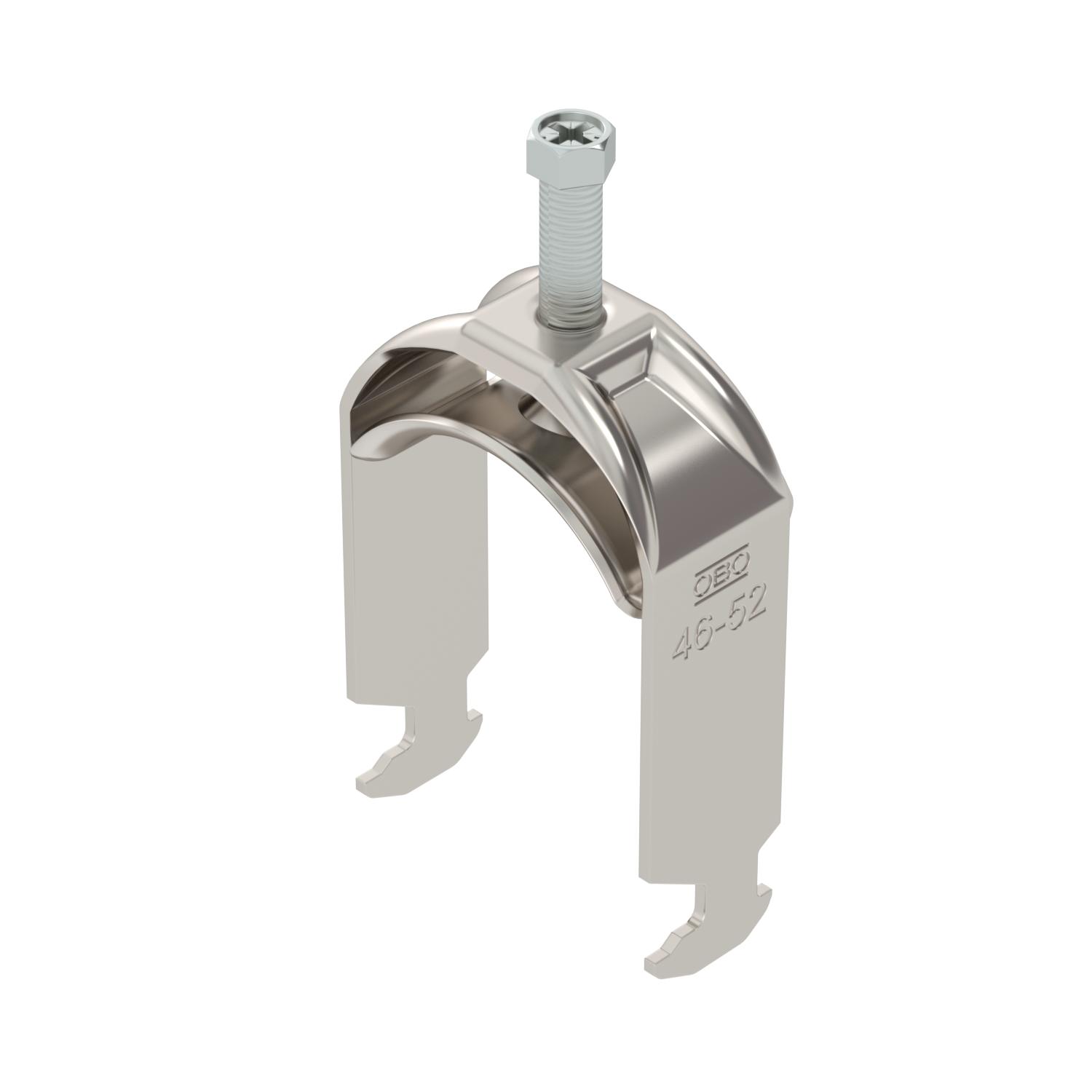

Descrição do produtoAbraçadeira BBS tipo cabeça de martelo, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 16 - 17 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequada para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
-
- Dados técnicos
-
Dimensões

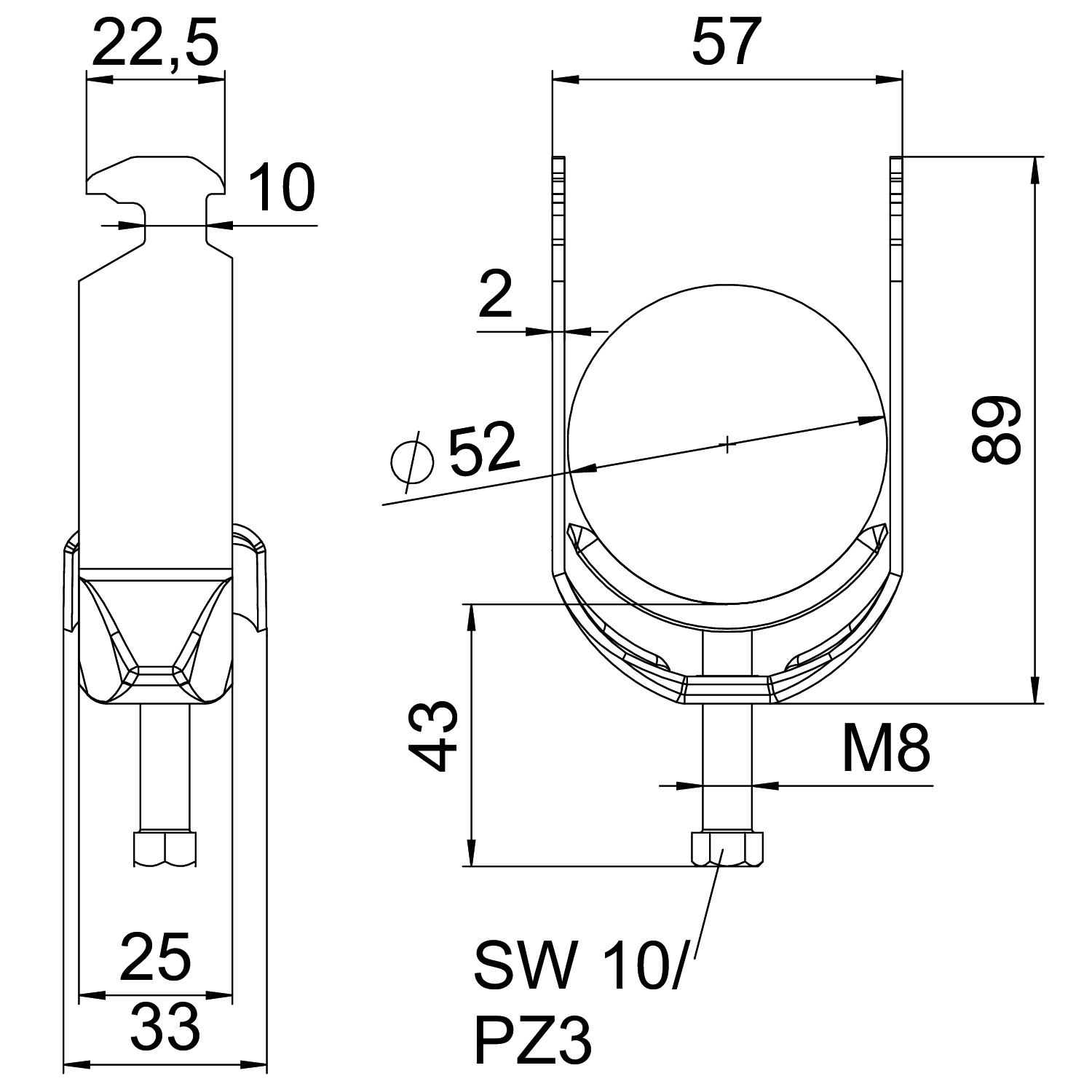

Altura 89 mm Com placa metálica sim Comprimento 25 mm Comprimento exterior 33 mm Dimensão 46-52mm Espessura das chapas 2 mm Funktionsgaranti sim Intervalo de aperto D máx. 52 mm Intervalo de aperto D mín. 46 mm Largura 57 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Aço inoxidável 1.4571 Material adicional aço inoxidável Máx. Binário de aperto 5 Nm Medida A 25 mm Medida B 57 mm Medida C 33 mm Medida G (mm) M8 Medida H 89 mm Medida L 43 mm Medida t 2 mm Número de cabos/tubos 1 para diâmetro de tubo máx. 52 mm para diâmetro de tubo mín. 46 mm para perfil com rasgo (com intervalo) máx. 17 mm para perfil com rasgo (com intervalo) mín. 16 mm Pegada de CO2 (GWP) do berço ao portão 0,7635 kg CO₂e / 1 Peça Rosca M8 Superfície brilhante, pós-tratamento Superfície adicional sem tratamento Tipo de montagem Perfil - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica BS-H1-M-52 A4 / 1188541 , 0.23MB , pdfCatálogo Fastening materials , 19.78MB , pdfDeclaração de conformidade UE BS-H1-M-52 A4 / 1188541 , 0.13MB , pdfDeclaração de conformidade do Reino Unido BS-H1-M-52 A4 / 1188541 , 0.09MB , pdfInstruções de montagem Clamp clip H foot, metal , 3.04MB , pdf
