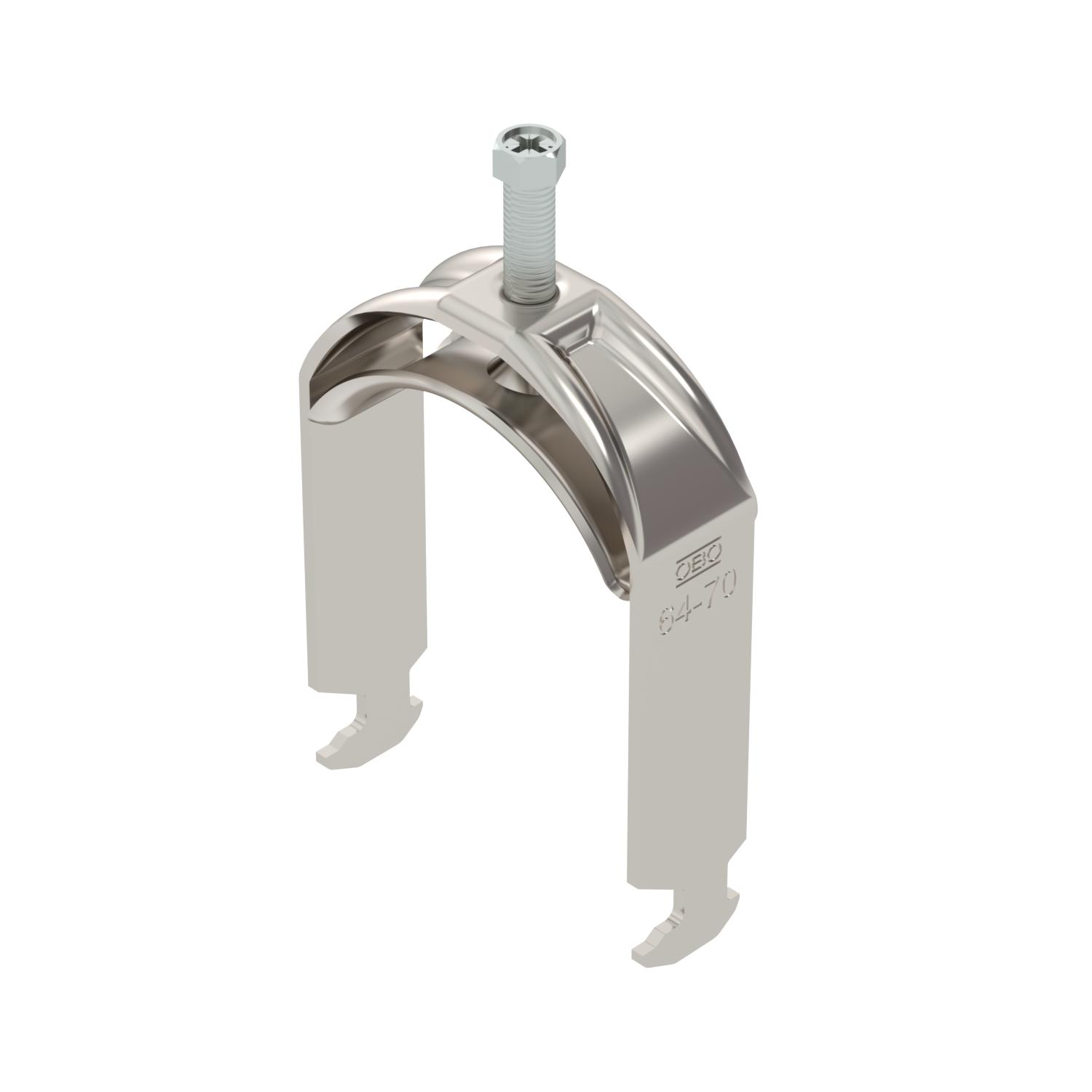

Abraçadeira 2056 tipo H, simples, placa de pressão metálica, A4

Ref. 1188551 | EAN 4012197416164

Descrição do produto
Descrição do produto
Abraçadeira BBS tipo cabeça de martelo, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 16 - 17 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequada para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
  • Sem halogêneo: sem cloro, flúor e bromo
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Largura de rasgo16-17mm
  • Abraçadeira BBS para perfis C com largura de rasgo 16-17 mm
  • Classe de manutenção de funções E30
  • Classe de manutenção de funções E60
  • Classe de manutenção de funções E90
Dados técnicos

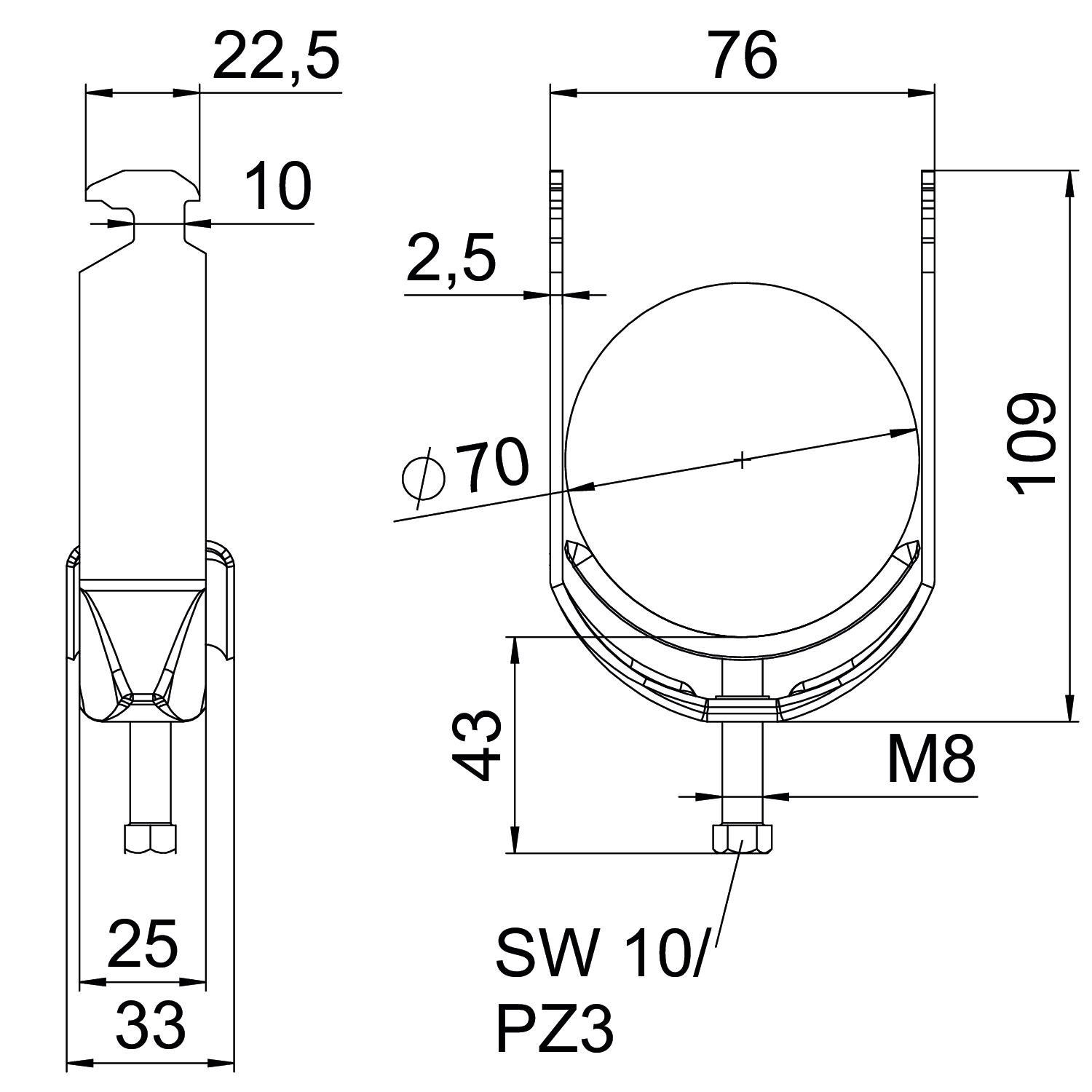

Dimensões

Altura 109 mm
Com placa metálica sim
Comprimento 25 mm
Comprimento exterior 33 mm
Dimensão 64-70mm
Espessura das chapas 2,5 mm
Funktionsgaranti sim
Intervalo de aperto D máx. 70 mm
Intervalo de aperto D mín. 64 mm
Largura 76 mm
Largura de rasgo 10 mm
Livre de halogéneos sim
Material Aço inoxidável 1.4571
Material adicional aço inoxidável
Máx. Binário de aperto 5 Nm
Medida A 25 mm
Medida B 76 mm
Medida C 33 mm
Medida G (mm) M8
Medida H 109 mm
Medida L 43 mm
Medida t 2,5 mm
Número de cabos/tubos 1
para diâmetro de tubo máx. 70 mm
para diâmetro de tubo mín. 64 mm
para perfil com rasgo (com intervalo) máx. 17 mm
para perfil com rasgo (com intervalo) mín. 16 mm
Pegada de CO2 (GWP) do berço ao portão 0,8579 kg CO₂e / 1 Peça
Rosca M8
Superfície brilhante, pós-tratamento
Superfície adicional sem tratamento
Tipo de montagem Perfil
Todos os tipos

Todos os tipos

Tipo Intervalo de aperto D mín. Intervalo de aperto D máx. Máx. Binário de aperto Ref. Quantidade Qte. minima fornec.
BS-H1-M-12 A4 8 mm 12 mm 3 Nm 1188521
100 Unidade
BS-H1-M-16 A4 12 mm 16 mm 3 Nm 1188523
100 Unidade
BS-H1-M-22 A4 16 mm 22 mm 3 Nm 1188527
100 Unidade
BS-H1-M-28 A4 22 mm 28 mm 3 Nm 1188530
100 Unidade
BS-H1-M-34 A4 28 mm 34 mm 3 Nm 1188533
100 Unidade
BS-H1-M-40 A4 34 mm 40 mm 3 Nm 1188536
100 Unidade
BS-H1-M-46 A4 40 mm 46 mm 5 Nm 1188539
100 Unidade
BS-H1-M-52 A4 46 mm 52 mm 5 Nm 1188541
100 Unidade
BS-H1-M-58 A4 52 mm 58 mm 5 Nm 1188545
100 Unidade
BS-H1-M-64 A4 58 mm 64 mm 5 Nm 1188548
100 Unidade
BS-H1-M-70 A4 64 mm 70 mm 5 Nm 1188551
50 Unidade
BS-H1-M-76 A4 70 mm 76 mm 5 Nm 1188554
25 Unidade
