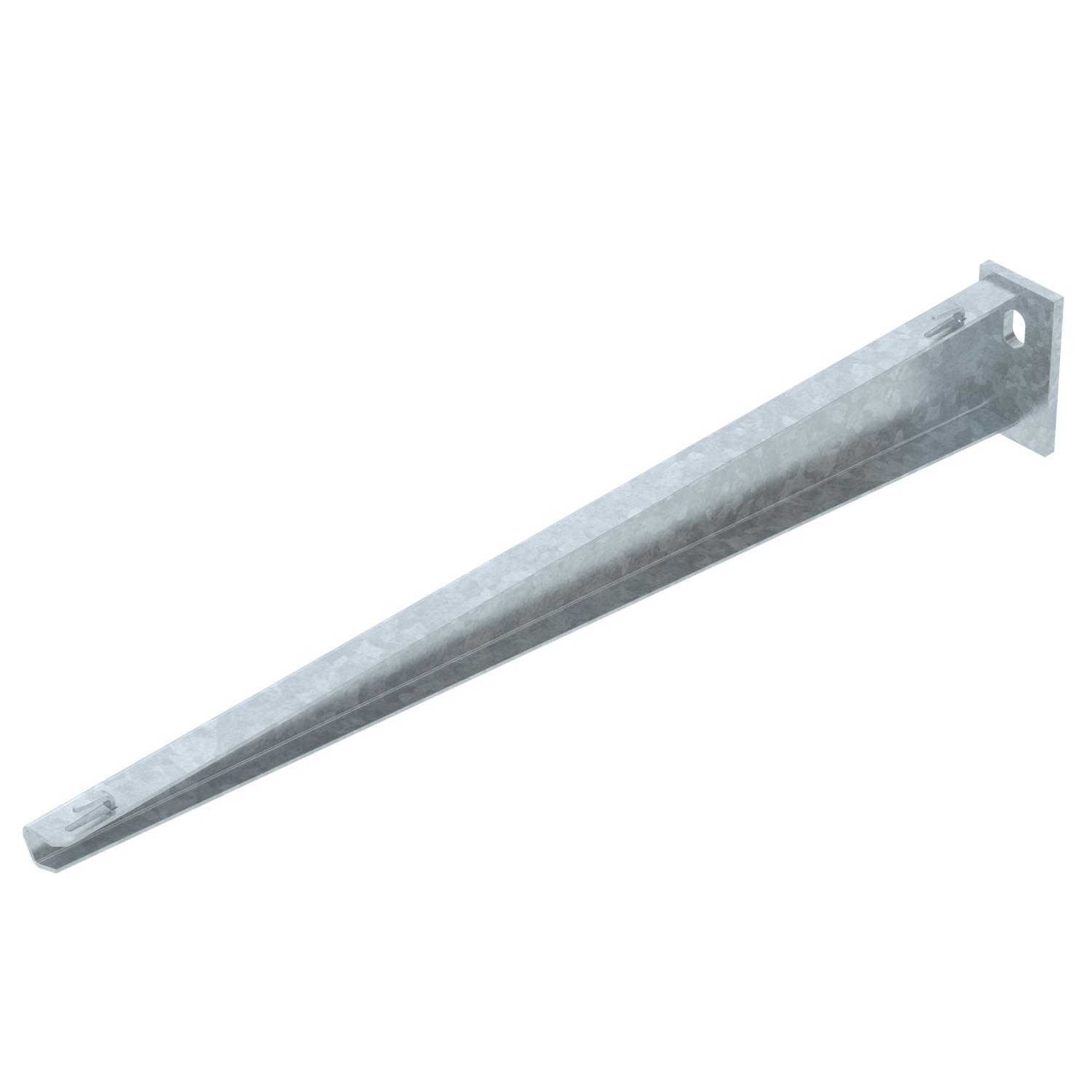

Consola mural AWG 15 FT
Ref. 6420614 | EAN 4012196662715
- Descrição do produto
-
Descrição do produtoConsola para pequenas cargas com cabeça soldada para a fixação, sem parafusos, de caminhos de cabos em varão eletrosoldado.
Fixação da consola no perfil U, a partir de uma largura de 400 mm, com parafuso sextavado através de ambas as travessas do perfil. Para isso, utilizar o distanciador adequado.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Conexiune la ecran date 11 mm Conformidade com ROHS sim Cor zinco Dimensão B510mm F em kN 1,5 kN Funktionsgaranti não Material Aço para largura máx. 500 mm para largura mín. 500 Série do produto Série 15 AW Superfície Galvanizado por imersão a quente após maquinação Versão Consola para parede e suporte Dimensões

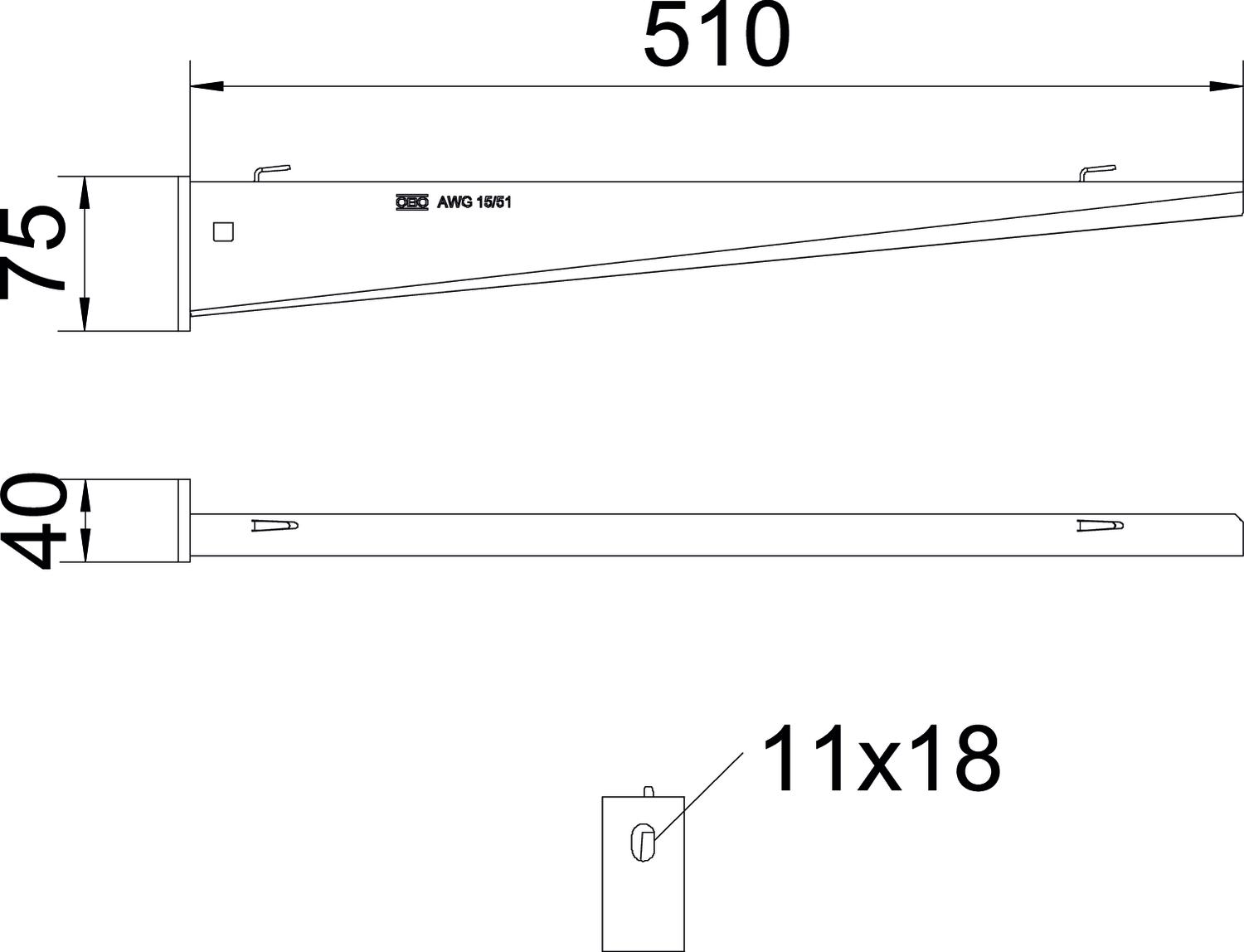

Altura 75 mm Comprimento 40 mm Largura 510 mm Medida A 40 mm Medida B 510 mm Medida H 75 mm Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 1,7051 kg CO₂e Data de medição do valor de CO2 2025-05-14T00:00:00.000+0200 Declared Unit Unidade Declared Unit Quantity 1 Pegada de CO2 (GWP) do berço ao portão 1,7051 kg CO2e / 1 Peça Dados técnicos
Diagrama de cargas da consola AW G 15
-
Deflexão da ponta da consola com a carga máxima admissível das consolas
-
Carga permitida da consola em kN, sem carga humana
-
Comprimento da consola em mm
-
