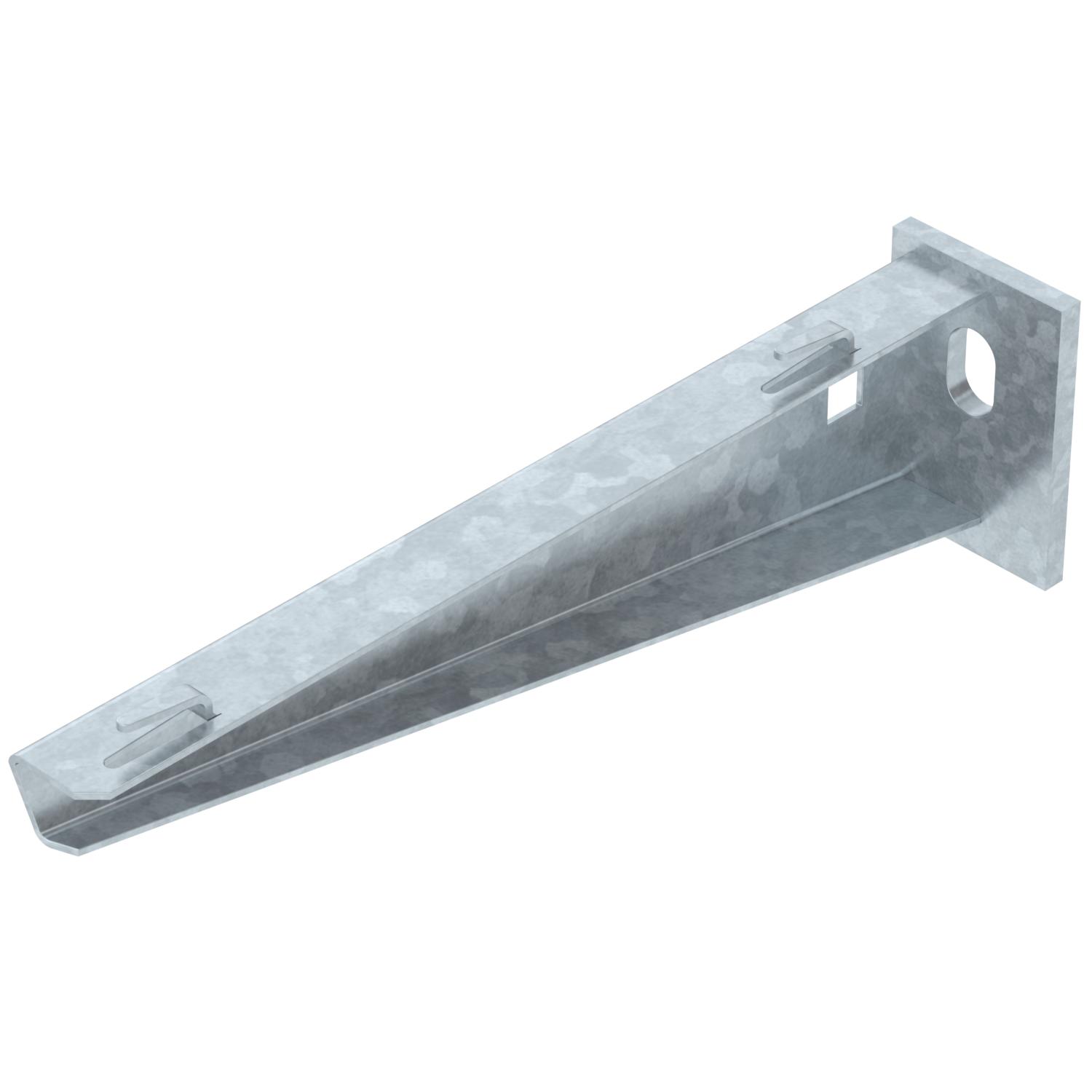

Consola mural AWG 15 FT
Ref. 6420608 | EAN 4012196662531
- Descrição do produto
-
Descrição do produtoConsola para pequenas cargas com cabeça soldada para a fixação, sem parafusos, de caminhos de cabos em varão eletrosoldado.
Fixação da consola no perfil U, a partir de uma largura de 400 mm, com parafuso sextavado através de ambas as travessas do perfil. Para isso, utilizar o distanciador adequado.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Conexiune la ecran date 11 mm Conformidade com ROHS sim Cor zinco Dimensão B210mm F em kN 1,5 kN Funktionsgaranti não Material Aço para largura máx. 200 mm para largura mín. 200 Série do produto Série 15 AW Superfície Galvanizado por imersão a quente após maquinação Versão Consola para parede e suporte Dimensões

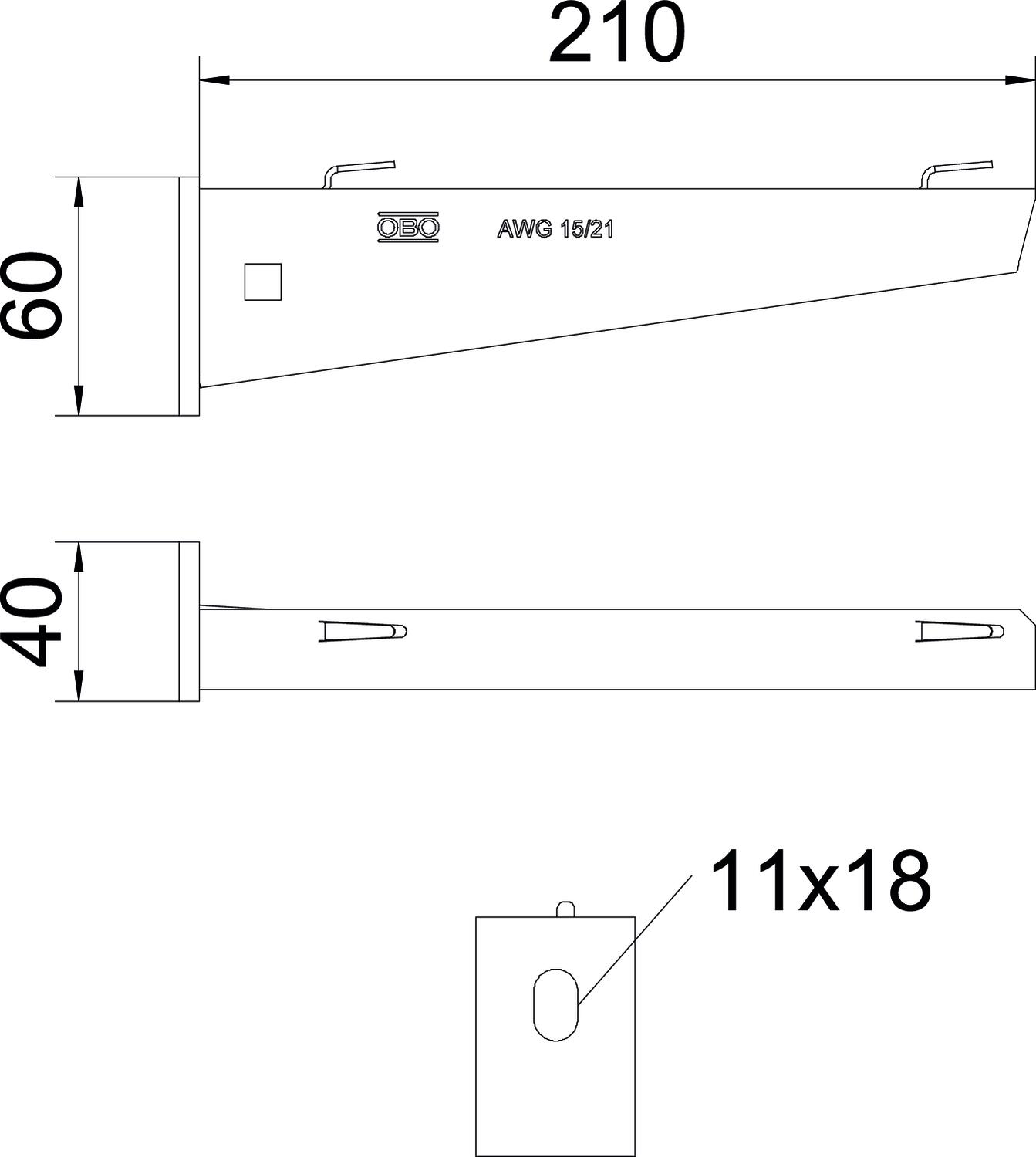

Altura 60 mm Comprimento 40 mm Largura 210 mm Medida A 40 mm Medida B 210 mm Medida H 60 mm Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,5856 kg CO₂e Data de medição do valor de CO2 2025-05-14T00:00:00.000+0200 Declared Unit Unidade Declared Unit Quantity 1 Pegada de CO2 (GWP) do berço ao portão 0,5856 kg CO2e / 1 Peça Dados técnicos

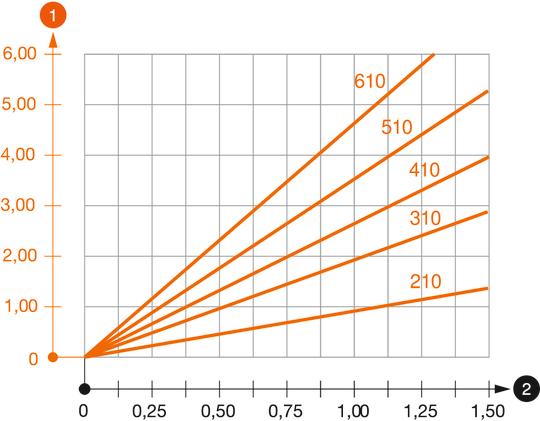

Diagrama de cargas da consola AW G 15
-
Deflexão da ponta da consola com a carga máxima admissível das consolas
-
Carga permitida da consola em kN, sem carga humana
-
Comprimento da consola em mm
-
