Caminho de cabos tipo escada SLCS 110, 3 m C30 FT
Ref. 6207318 | EAN 4012196431939
- Descrição do produto
-

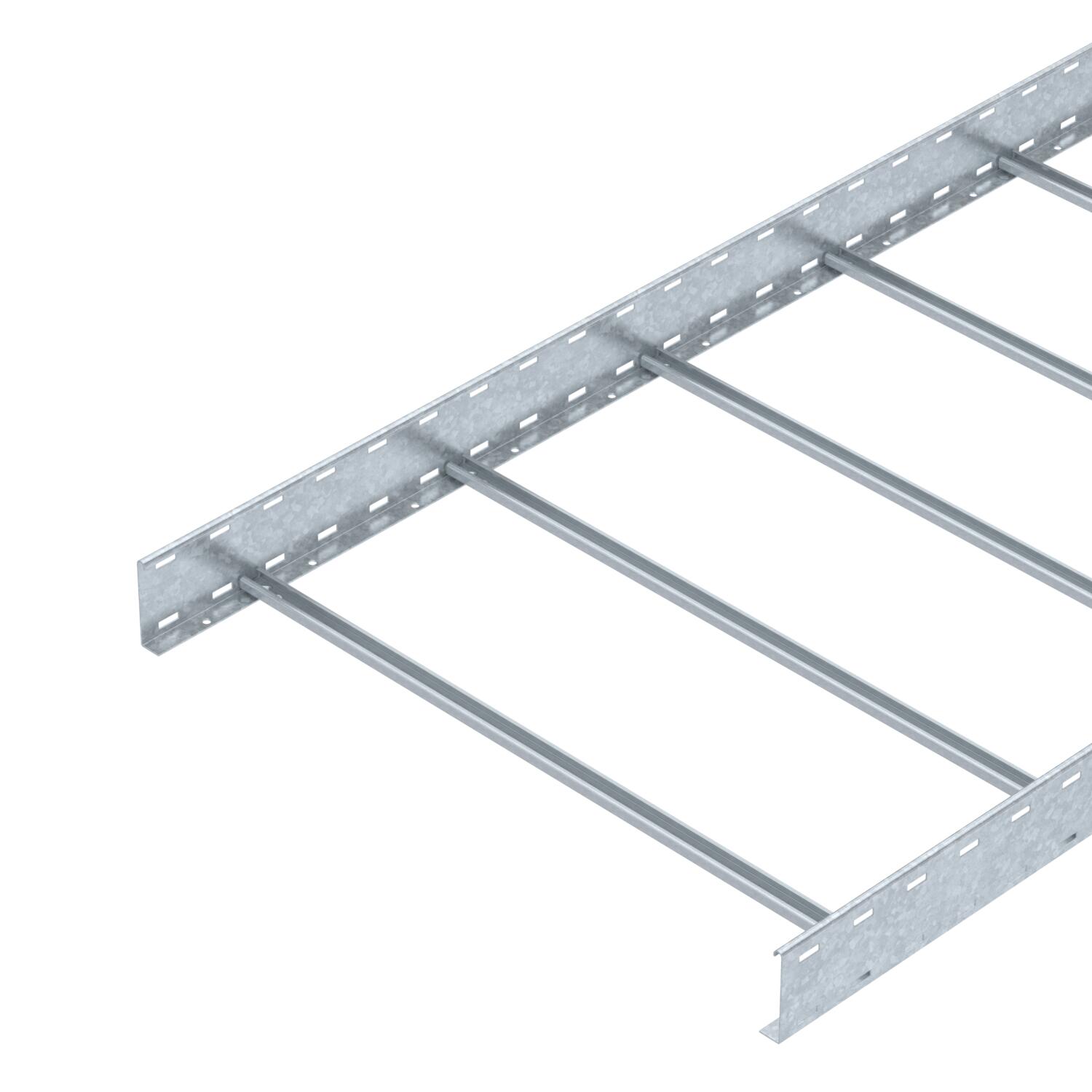

Descrição do produtoCaminho de cabos tipo escada com altura lateral de 110 mm com perfil separador C30 soldado e rebitado para cima. Travessa lateral revirada para reforço e como proteção de arestas. A fixação na consola é efetuada com peças de aperto do tipo LKS 40. A dimensão da ranhura do degrau é de 16,5 mm e a abraçadeira BBS adequada é a do tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
-
- Dados técnicos
-
Dados técnicos

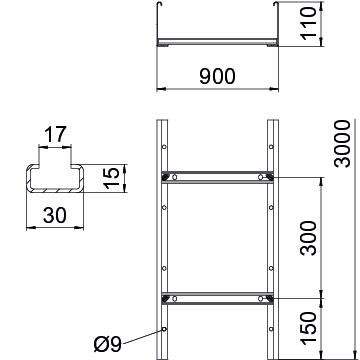

Aço inoxidável, decapado não Altura 110 mm Comprimento 3000 mm Cor zinco Dimensão 110x900x3000 Dimensão de ranhura degrau 17,00 Distância de apoio de 2,0m 3,5 kN/m Distância de apoio de 3,0m 1,9 kN/m Distância de apoio de 4,0m 1 kN/m Distância de apoio de 5,0m 0,8 kN/m Distância de apoio de 6,0m 0,25 kN/m Distância entre as travessas 300 mm Espessura da travessa 2 mm Fixação do degrau soldado Funktionsgaranti não Largura 900 mm Material Aço Medida B 900 mm Pegada de CO₂ (GWP) do berço ao portão 16,4203 kg CO₂e / 1 Metro Perfuração lateral sim Secção transversal útil 81000 mm² Secção transversal útil 810 cm² Superfície Galvanizado por imersão a quente após maquinação Versão do perfil lateral perfil plano Versão dos degraus Perfil não perfurado Versão para grandes cargas não Dados técnicos
Diagrama de cargas do caminho de cabos tipo escada SLCS 110
-
Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
-
Distância entre apoios em m
-
Flexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
-
Curva de flexão da travessa conforme distância entre apoios
-
