Caminho de cabos tipo escada SLCS 110, 3 m C30 FT 3000 | 1000 | 2 | não
morepic-1 morepic-2 morepic-3 video-1

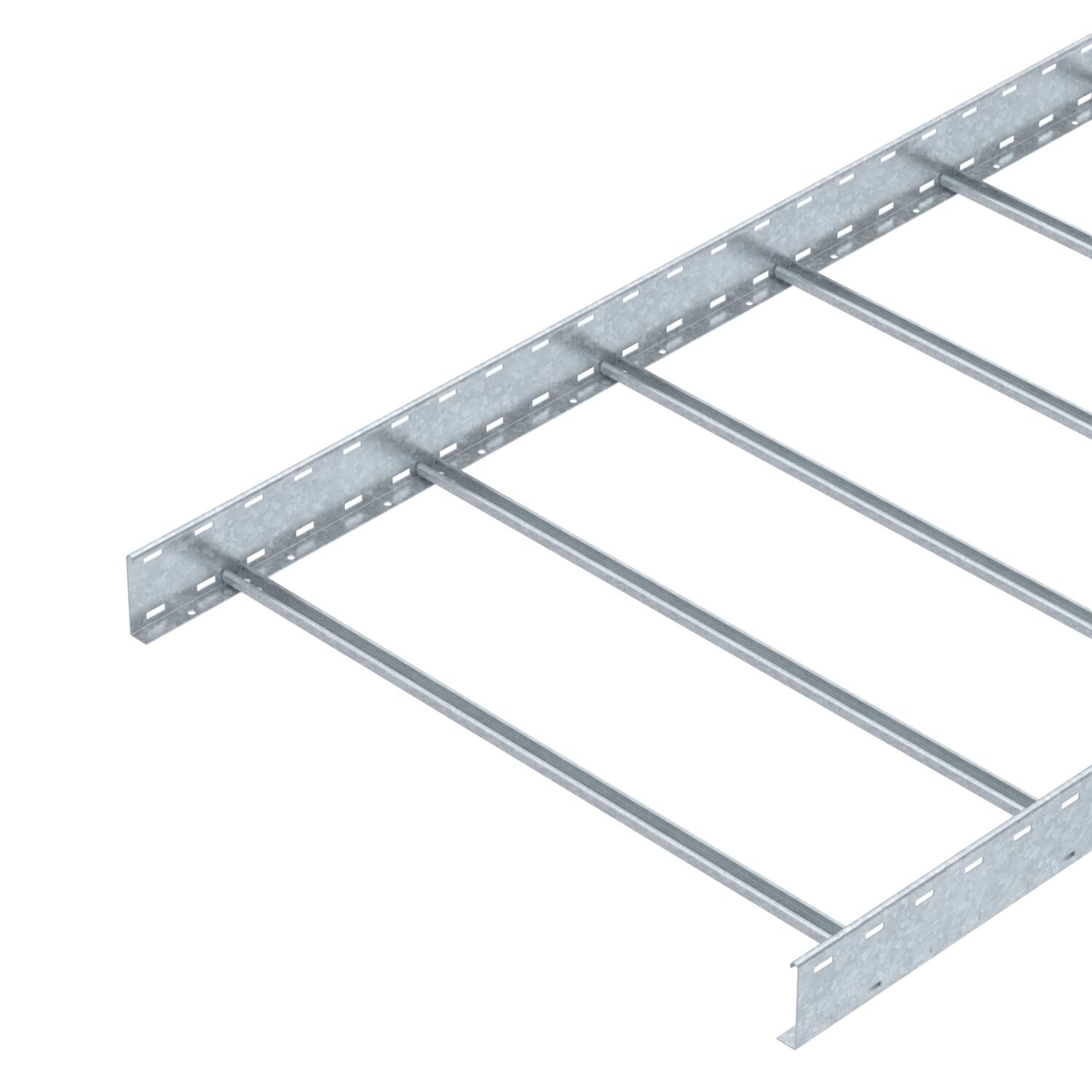

Caminho de cabos tipo escada SLCS 110, 3 m C30 FT

Ref. 6207320 | EAN 4012196431946

3000 mm
2 mm
não
Descrição do produto
Descrição do produto
Caminho de cabos tipo escada com altura lateral de 110 mm com perfil separador C30 soldado e rebitado para cima. Travessa lateral revirada para reforço e como proteção de arestas. A fixação na consola é efetuada com peças de aperto do tipo LKS 40. A dimensão da ranhura do degrau é de 16,5 mm e a abraçadeira BBS adequada é a do tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Caminho de cabos tipo escada, 110 mm de altura lateral
Dados técnicos

Dados técnicos

Aço inoxidável, decapado não
Altura 110 mm
Comprimento 3000 mm
Cor zinco

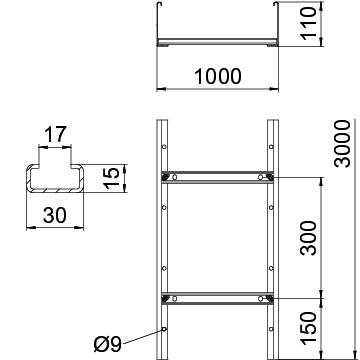

Dimensão 110x1000x3m
Distância de apoio de 2,0m 3,5 kN/m
Distância de apoio de 3,0m 1,9 kN/m
Distância de apoio de 4,0m 1 kN/m
Distância de apoio de 5,0m 0,8 kN/m
Distância de apoio de 6,0m 0,25 kN/m
Distância entre as travessas 300 mm
Espessura da travessa 2 mm
Fixação do degrau soldado
Funktionsgaranti não
Largura 1000 mm
Material Aço
Medida B 1000 mm
Pegada de CO₂ (GWP) do berço ao portão 17,1958 kg CO₂e / 1 Metro
Perfuração lateral sim
Secção transversal útil 90000 mm²
Secção transversal útil 900 cm²
Superfície Galvanizado por imersão a quente após maquinação
Versão do perfil lateral perfil plano
Versão dos degraus Perfil não perfurado
Versão para grandes cargas não

Dados técnicos

Diagrama de cargas do caminho de cabos tipo escada SLCS 110

Diagrama de cargas do caminho de cabos tipo escada SLCS 110
  • Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
  • Distância entre apoios em m Distância entre apoios em m
  • Flexão da travessa em mm com a kN/m permitida Flexão da travessa em mm com a kN/m permitida
  • Esquema de carga no procedimento do teste Esquema de carga no procedimento do teste
  • Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
  • Curva de flexão da travessa conforme distância entre apoios Curva de flexão da travessa conforme distância entre apoios
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Espessura da travessa Funktionsgaranti Ref. Quantidade Qte. minima fornec.
SLCS 1120 3 FT 3000 mm 200 mm 2 mm não 6207302
3 m
SLCS 1130 3 FT 3000 mm 300 mm 2 mm não 6207304
3 m
SLCS 1140 3 FT 3000 mm 400 mm 2 mm não 6207306
3 m
SLCS 1150 3 FT 3000 mm 500 mm 2 mm não 6207310
3 m
SLCS 1160 3 FT 3000 mm 600 mm 2 mm não 6207312
3 m
SLCS 1175 3 FT 3000 mm 750 mm 2 mm não 6207314
3 m
SLCS 1180 3 FT 3000 mm 800 mm 2 mm não 6207316
3 m
SLCS 1190 3 FT 3000 mm 900 mm 2 mm não 6207318
3 m
SLCS 11100 3 FT 3000 mm 1000 mm 2 mm não 6207320
3 m
