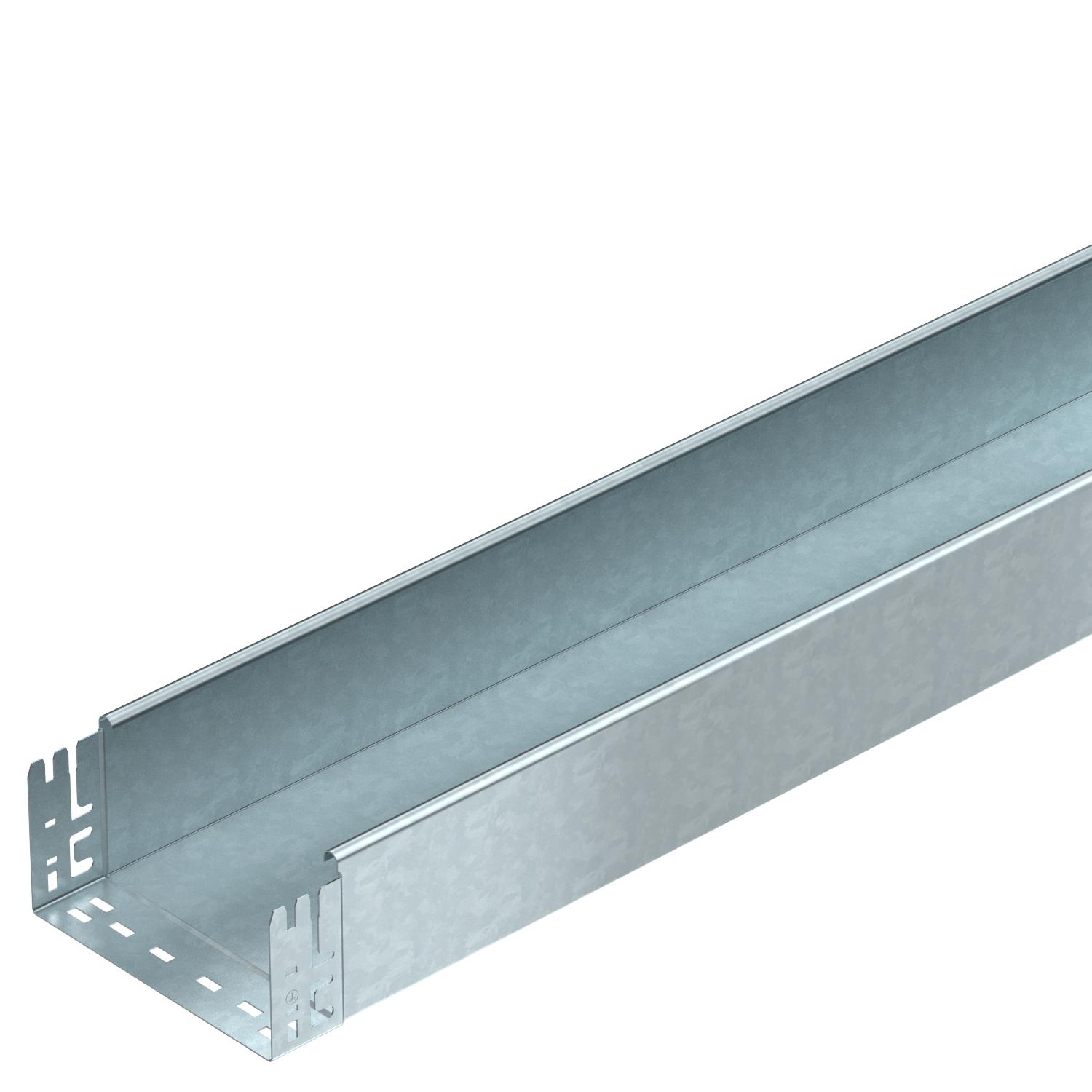

Caminho de cabos MKS-Magic® 110 não perfurado FT

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	110 mm

Espessura das chapas	1 mm

Funktionsgaranti	não

Cor	zinco

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

A ligação equipotencial continua é garantida sem componentes adicionais.

Dados técnicos

Perfuração lateral	não
Representação de orifícios NATO	não
Secção transversal útil	218 cm²
Secção transversal útil	21800 mm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Altura	110 mm
Comprimento	3050 mm

Largura	200 mm
Medida B	200 mm

Distância de apoio de 1,5m	1,85 kN/m
Distância de apoio de 2,0m	1,3 kN/m

Distância de apoio de 2,5m	0,75 kN/m
Distância de apoio de 3,0m	0,6 kN/m

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	8,3604 kg CO2e / 1 Metro

Dados técnicos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKSMU 110 FT	3050 mm	100 mm	110 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059399	m	3 m
MKSMU 120 FT	3050 mm	200 mm	110 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059403	m	3 m
MKSMU 140 FT	3050 mm	400 mm	110 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059407	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Conjunto de união rápida Magic DD	KTSMV 120 DD	6069116	Unidade	1 Unidade
Ângulo 45º 110 FT	RB 45 120 FT	6036332	Unidade	1 Unidade
Ângulo 90º 110 FT	RB 90 120 FT	6036834	Unidade	1 Unidade
Ângulo ajustável 110 FT	RB W 120 FT	6037324	Unidade	1 Unidade
Derivação simples 110 FT	RAA 120 FT	6042255	Unidade	1 Unidade
Derivação em T 110 FT	RT 120 FT	6038324	Unidade	1 Unidade
Cruzeta 110 FT	RK 120 FT	7027453	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 200 DD	6052709	m	3 m
Separador 110 DD	TSG 110 DD	6062335	m	3 m
Ângulo 90º Magic 110 FT	RBM 90 120 FT	6041862	Unidade	1 Unidade
