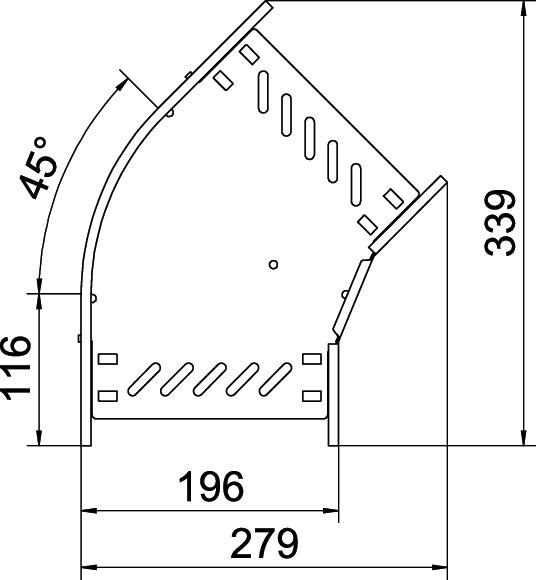

Ângulo 45º 110 FT
Ref. 6036332 | EAN 4012197346249
- Descrição do produto
-
Descrição do produtoÂngulo de 45° para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 110 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Indicado para áreas interiores e exteriores. O material de fixação terá que ser encomendado em separado.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Alteração da direção horizontal Com tampa não Cor zinco Curva (ângulo) 45° Dimensão 110x200 Espessura da base 0,8 mm Espessura da travessa 1,25 mm Espessura das chapas 0,8 mm Funktionsgaranti não Gama de temperaturas de aplicação máx. 120 °C Gama de temperaturas de aplicação mín. -20 °C Instalação no pavimento sim Material Aço Modelo Ângulo rígido Número recomendado de parafusos 20 St. Perfuração lateral sim Representação de orifícios NATO não Superfície Galvanizado por imersão a quente após maquinação Tipo de conector sistema de caminhos de cabos aparafusado/fixado Versão conector União integrada Versão para grandes cargas não Dimensões
Altura 110 mm Largura 200 mm Medida B 200 mm Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 3,1304 kg CO₂e Data de medição do valor de CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Unidade Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 3,1304 kg CO2e / 1 Peça - Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tampa para ângulo de 45° DD
RBD 45 200 DD 6036454 1 Unidade Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Grampo duplo para montagem de encaixe A2
DOP A2 6035998 1 Unidade
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
Ficha técnica RB 45 120 FT / 6036332 , 0.20MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE RB 45 120 FT / 6036332 , 0.13MB , pdfDeclaração de conformidade do Reino Unido RB 45 120 FT / 6036332 , 0.09MB , pdfREACH Declaração de conformidade RB 45 120 FT / 6036332 , 0.12MB , pdfRoHS Declaração de conformidade RB 45 120 FT / 6036332 , 0.13MB , pdfInstruções de montagem Latchable Magic cable tray systems , 12.15MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdfInstruções de montagem Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdf
