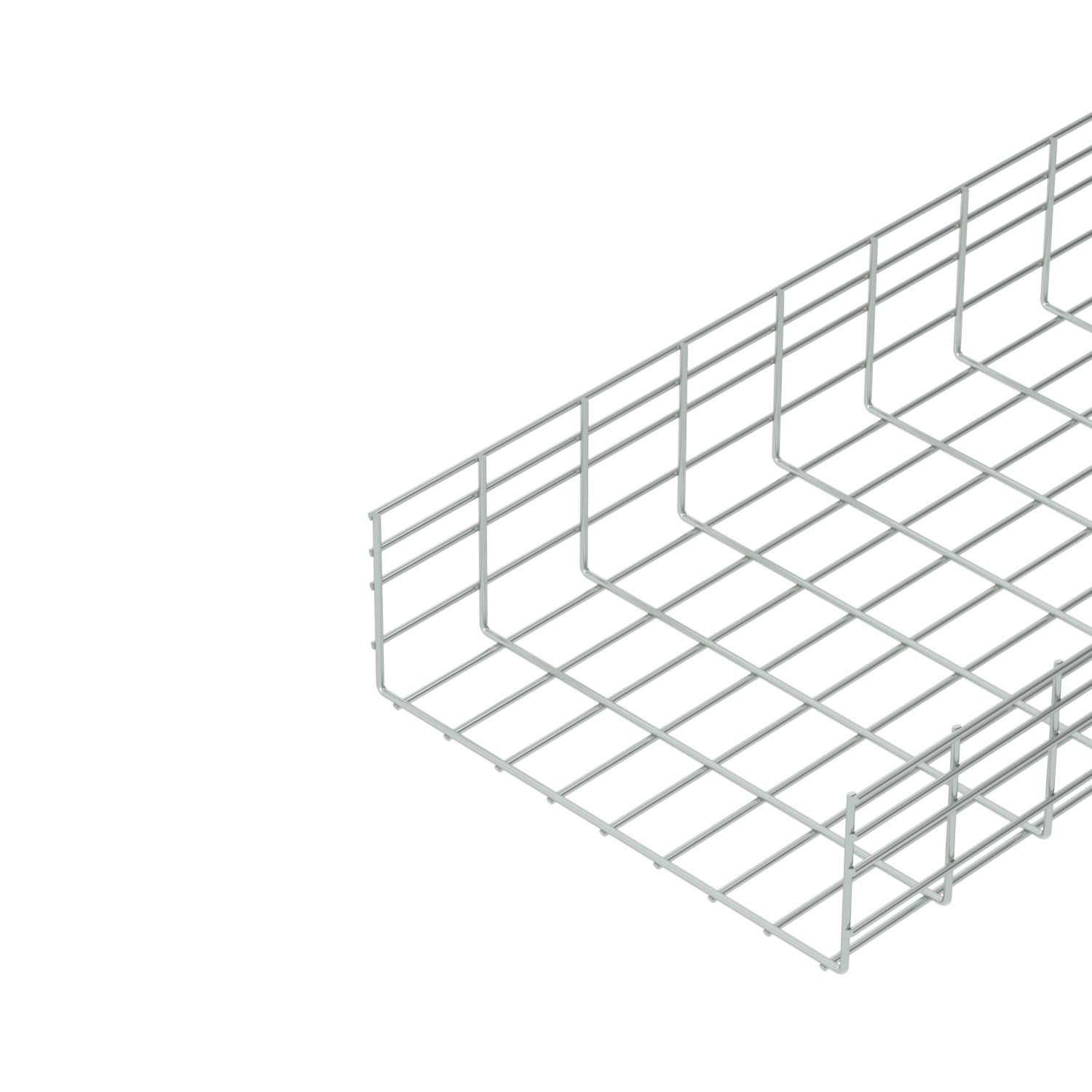

Caminho de cabos em varão para grandes cargas SGR 155 G
Ref. 6003684 | EAN 4012195380160
- Descrição do produto
-
Descrição do produtoCaminhos de cabos em varão eletrosoldado com altura de 155 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
A largura de malha é de 50 x 100 mm.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Conector sem parafuso não Cor zinco Diâmetro do arame 6 mm Dimensão 155x450x3000 Forma do perfil Forma em U Funktionsgaranti não Material Aço Secção transversal útil 66300 mm² Secção transversal útil 663 cm² Separador integrado sem Superfície eletrogalvanizado Tipo de conector sistema de caminhos de cabos aparafusado Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector sem conector Versão para grandes cargas não Dimensões

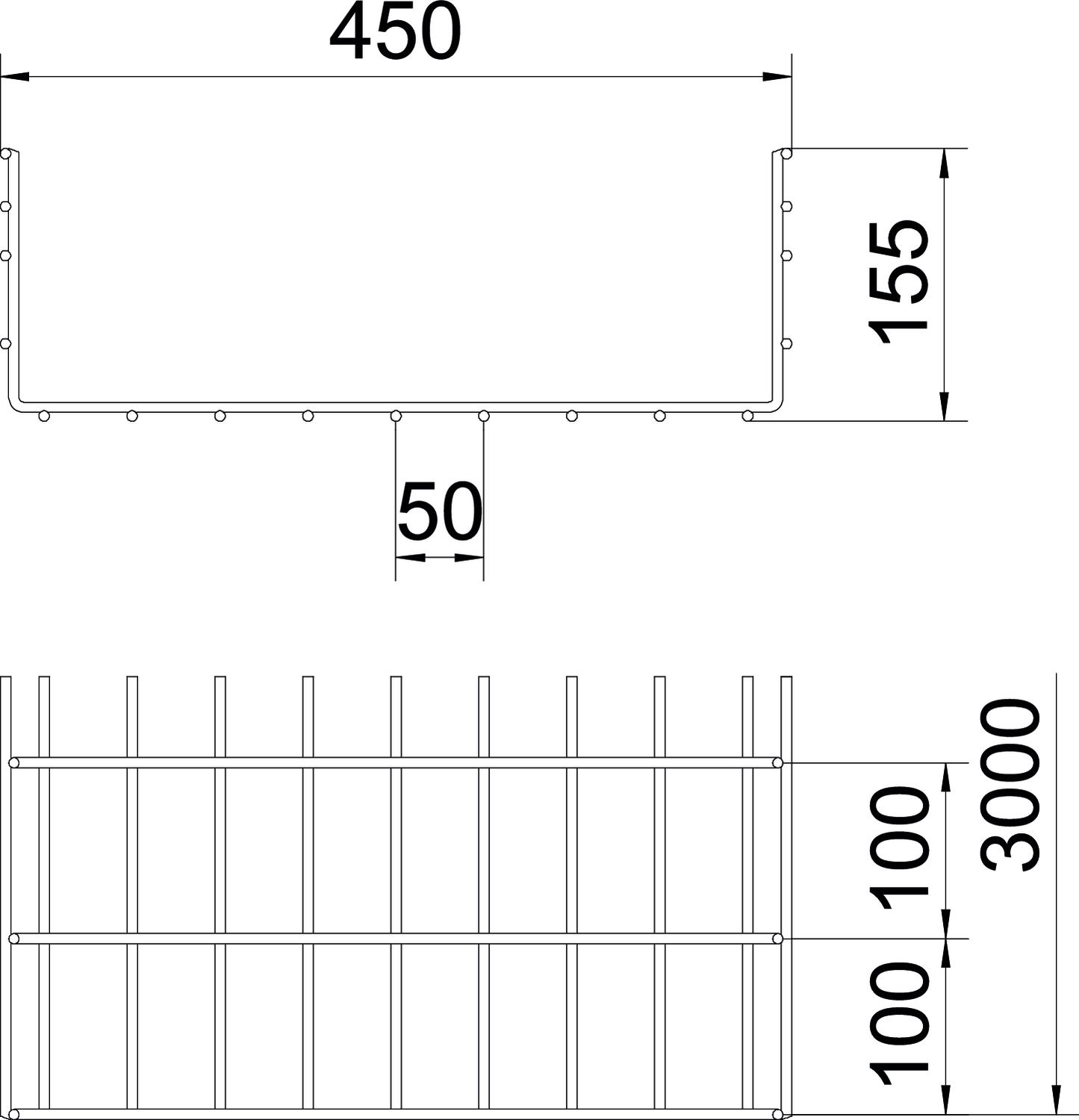

Altura 155 mm Altura 6,1 in Comprimento 3000 mm Largura 450 mm Largura 17,72 in Medida B 450 mm Cargas
Distância de apoio de 1,0 m 4,1 kN/m Distância de apoio de 1,5m 2,5 kN/m Distância de apoio de 2,0m 1,6 kN/m Distância de apoio de 2,5m 1,15 kN/m Distância de apoio de 3,0m 0,95 kN/m Distância de apoio de 3,5m 0,83 kN/m Distância de apoio de 4,0m 0,6 kN/m Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 9,9668 kg CO₂e Data de medição do valor de CO2 2025-05-21T00:00:00.000+0200 Declared Unit (LCA) Metro Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 9,9668 kg CO2e / 1 Metro Dados técnicos
Diagrama de cargas do caminho de cabos em varão do tipo SGR 155
- Todos os tipos
-
Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Separador 135 FS
TSG 135 FS 6062132 3 m
Placa de saída de cabos FS
KAB GR FS 6220139 10 Unidade - Downloads
-
