Caminho de cabos em varão para grandes cargas SGR 155 G
Ref. 6003681 | EAN 4012195380153
- Descrição do produto
-

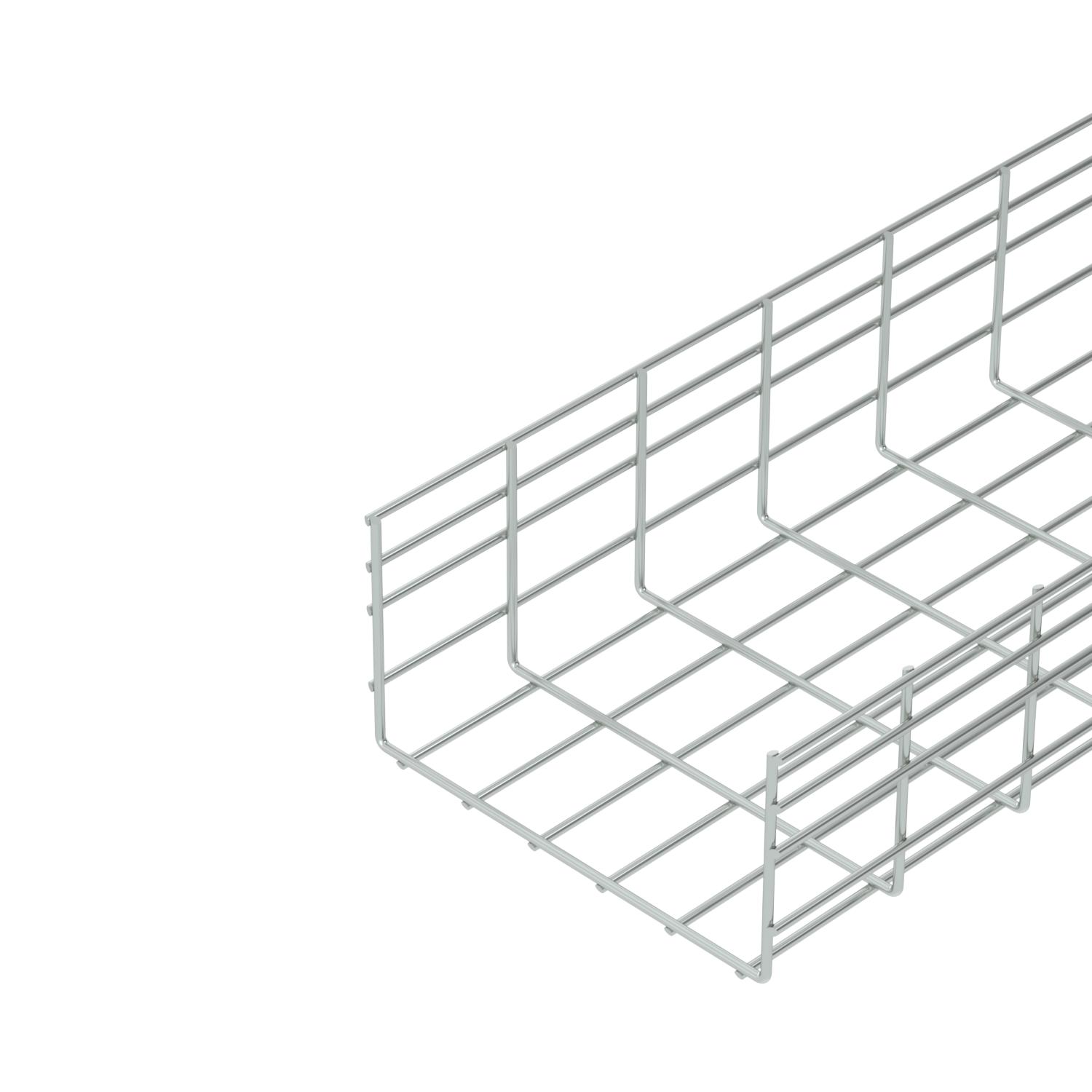

Descrição do produtoCaminhos de cabos em varão eletrosoldado com altura de 155 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.

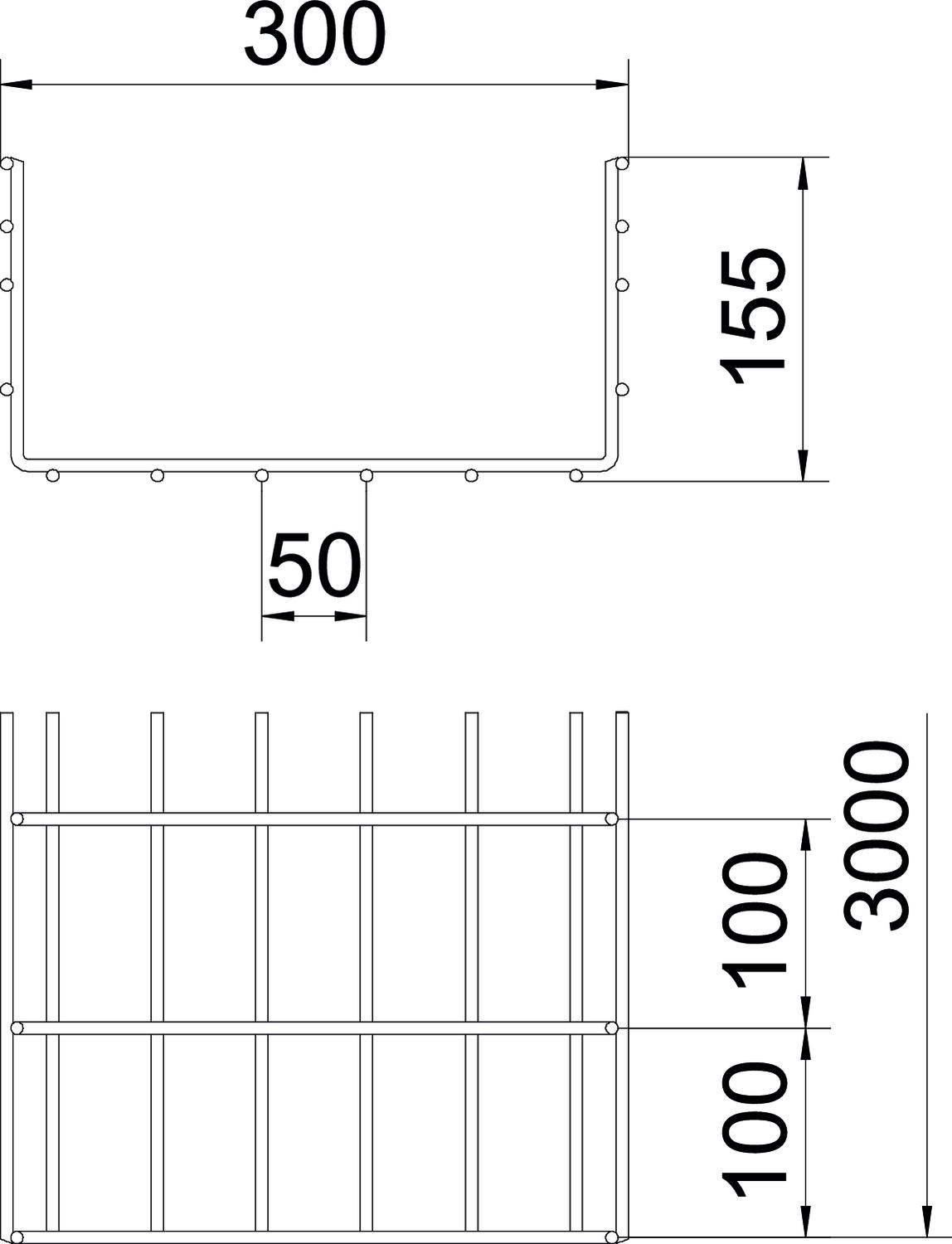

A largura de malha é de 50 x 100 mm.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Conector sem parafuso não Cor zinco Diâmetro do arame 6 mm Dimensão 155x300x3000 Forma do perfil Forma em U Funktionsgaranti não Material Aço Secção transversal útil 438 cm² Secção transversal útil 43800 mm² Separador integrado sem Superfície eletrogalvanizado Tipo de conector sistema de caminhos de cabos aparafusado Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector sem conector Versão para grandes cargas não Dimensões
Altura 155 mm Altura 6,1 in Comprimento 3000 mm Largura 300 mm Largura 11,81 in Medida B 300 mm Cargas
Distância de apoio de 1,0 m 4,1 kN/m Distância de apoio de 1,5m 2,4 kN/m Distância de apoio de 2,0m 1,55 kN/m Distância de apoio de 2,5m 1,13 kN/m Distância de apoio de 3,0m 0,95 kN/m Distância de apoio de 3,5m 0,84 kN/m Distância de apoio de 4,0m 0,6 kN/m Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 8,1721 kg CO₂e Data de medição do valor de CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metro Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 8,1721 kg CO2e / 1 Metro Dados técnicos
Diagrama de cargas do caminho de cabos em varão do tipo SGR 155
- Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tampa, não perfurada FS
DRLU 300 FS 6052307 3 m Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Separador 135 FS
TSG 135 FS 6062132 3 m
Grampo para tampa, universal A2
DKU A2 6065600 20 Unidade
Placa de saída de cabos FS
KAB GR FS 6220139 10 Unidade - Downloads
-
Ficha técnica SGR 155 300 G / 6003681 , 0.29MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE SGR 155 300 G / 6003681 , 0.13MB , pdfREACH Declaração de conformidade SGR 155 300 G / 6003681 , 0.12MB , pdfRoHS Declaração de conformidade SGR 155 300 G / 6003681 , 0.12MB , pdfDeclaração Ambiental de Produto (DAP) SGR 155 300 G / 6003681 , 2.03MB , pdfMarca de aprovação Certificado UL GR155.. , 0.27MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdfInstruções de montagem Instruções de montagem, sistemas de caminhos de cabos em varão , 9.52MB , pdf
