Caminho de cabos em varão GR-Magic® 105 A2 3000 | 500 | 105 | 4,8 | 459 | não

Caminho de cabos em varão GR-Magic® 105 A2

Ref. 6002466 | EAN 4012195149682

Ref. / Tipo

Comprimento	3000 mm

Largura

Altura	105 mm

Diâmetro do arame

Secção transversal útil

Funktionsgaranti	não

Descrição do produto

Descrição do produto

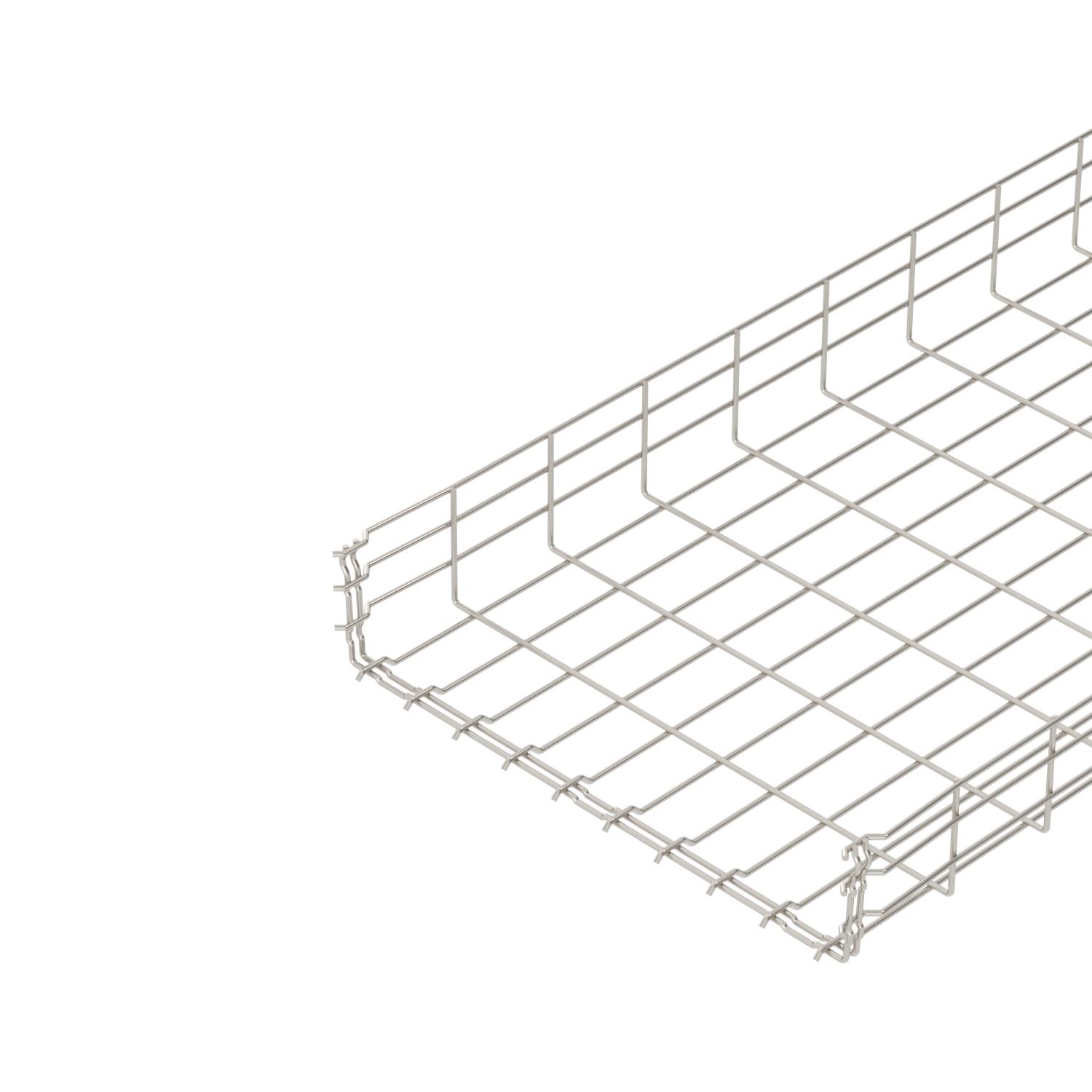

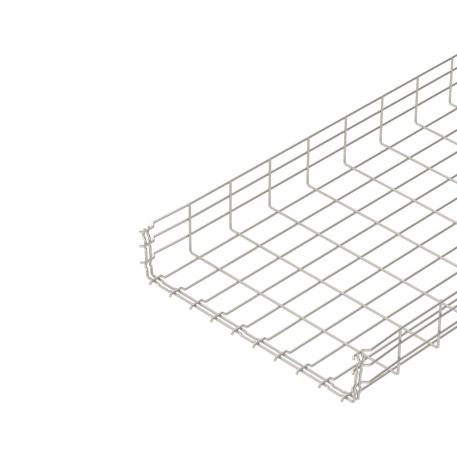

Caminho de cabos em varão com união de encaixe rápido e altura lateral de 105 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.

Para caminhos de cabos em varão não são necessários outros componentes de ligação, estes são simplesmente encaixados uns nos outros. A largura de malha é de 50 x 100 mm.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	sim
Conector sem parafuso	sim
Cor	aço inoxidável
Diâmetro do arame	4,8 mm
Dimensão	105x500x3000
Forma do perfil	Forma em U
Funktionsgaranti	não
Material	Aço inoxidável, livre de ferrugem 1.4301

Secção transversal útil	459 cm²
Secção transversal útil	45900 mm²
Separador integrado	sem
Superfície	brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

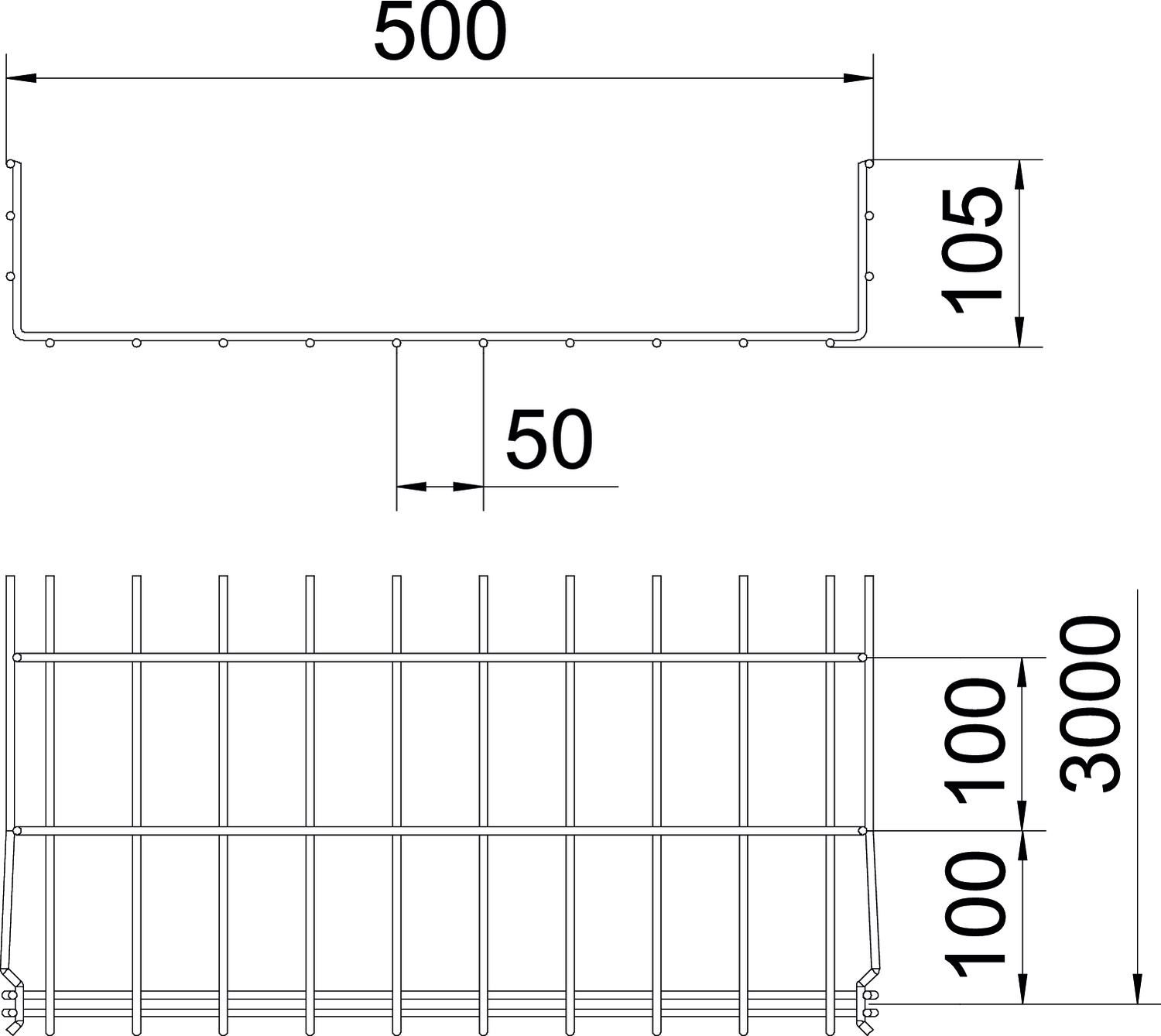

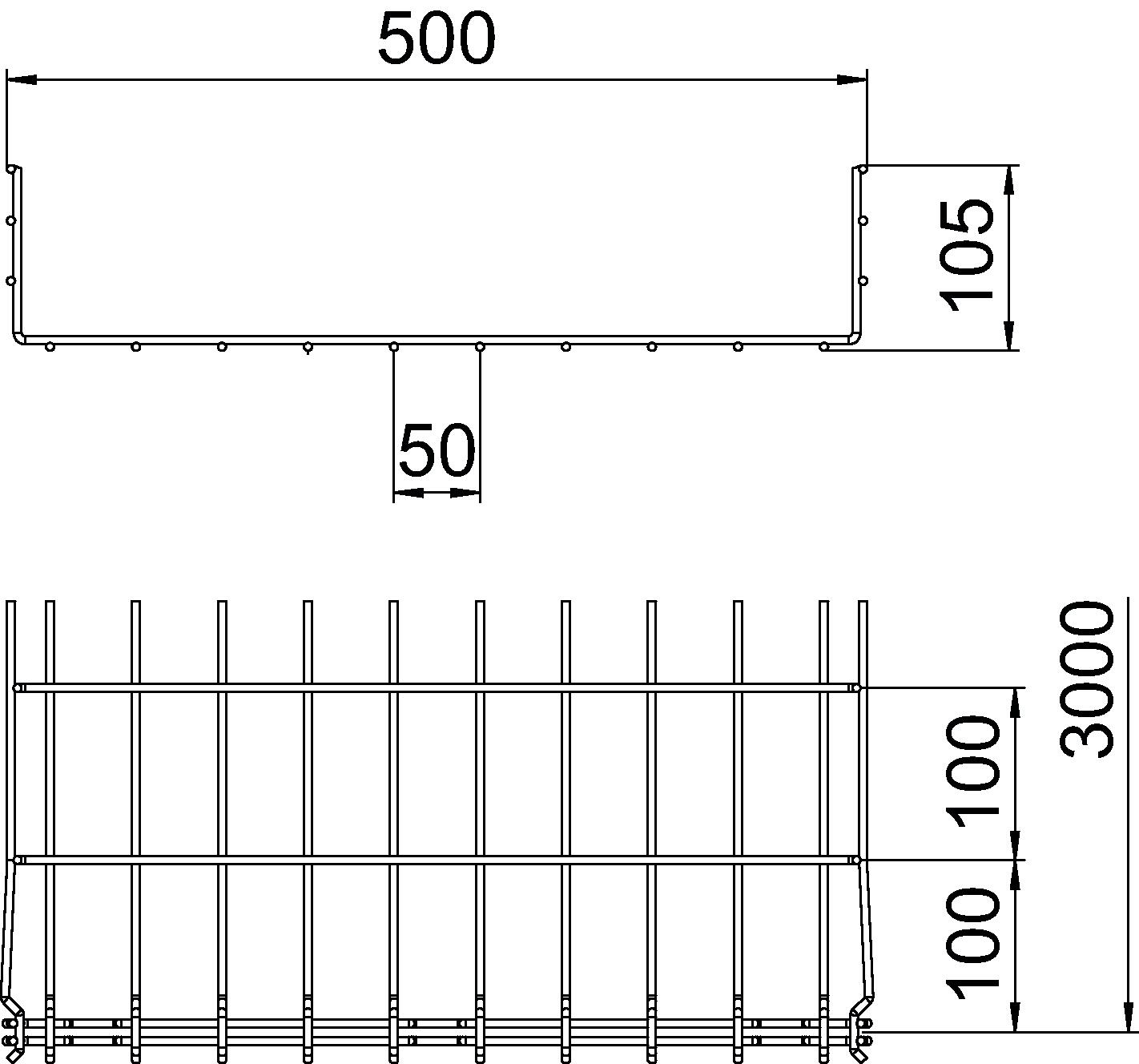

Dimensões

Altura	105 mm
Altura	4,13 in
Comprimento	3000 mm
Largura	500 mm

Largura	19,69 in
Medida B	500 mm
Medida H	108 mm

Cargas

Distância de apoio de 1,0 m	1,25 kN/m
Distância de apoio de 1,5m	0,85 kN/m
Distância de apoio de 2,0m	0,6 kN/m

Distância de apoio de 2,5m	0,42 kN/m
Distância de apoio de 3,0m	0,3 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	15,9728 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	15,9728 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos GR-Magic do tipo GRM 105

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Diâmetro do arame	Secção transversal útil	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
GRM 105 100 A2	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	não	6002451	m	3 m
GRM 105 150 A2	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	não	6002455	m	3 m
GRM 105 200 A2	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	não	6002457	m	3 m
GRM 105 300 A2	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	não	6002460	m	3 m
GRM 105 400 A2	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	não	6002463	m	3 m
GRM 105 500 A2	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	não	6002466	m	3 m
GRM 105 600 A2	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	não	6002469	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Tampa para caminho de cabos em varão, de encaixe, A2	DGRR 500 A2	6001872	m	3 m
União curva A2	GEV 36 A2	6016731	Unidade	20 Unidade

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Separador 85 A2	TSG 85 A2	6062173	m	3 m
Fixador para fixação de separador	KS GR A2	6062282	Unidade	30 Unidade
Placa de saída de cabos A2	KAB GR A2	6220145	Unidade	10 Unidade
