Caminho de cabos em varão GR-Magic® 105 A2 3000 | 200 | 105 | 4,8 | 175 | não

Caminho de cabos em varão GR-Magic® 105 A2

Ref. 6002457 | EAN 4012195149637

Ref. / Tipo

Comprimento	3000 mm

Largura

Altura	105 mm

Diâmetro do arame

Secção transversal útil

Funktionsgaranti	não

Descrição do produto

Descrição do produto

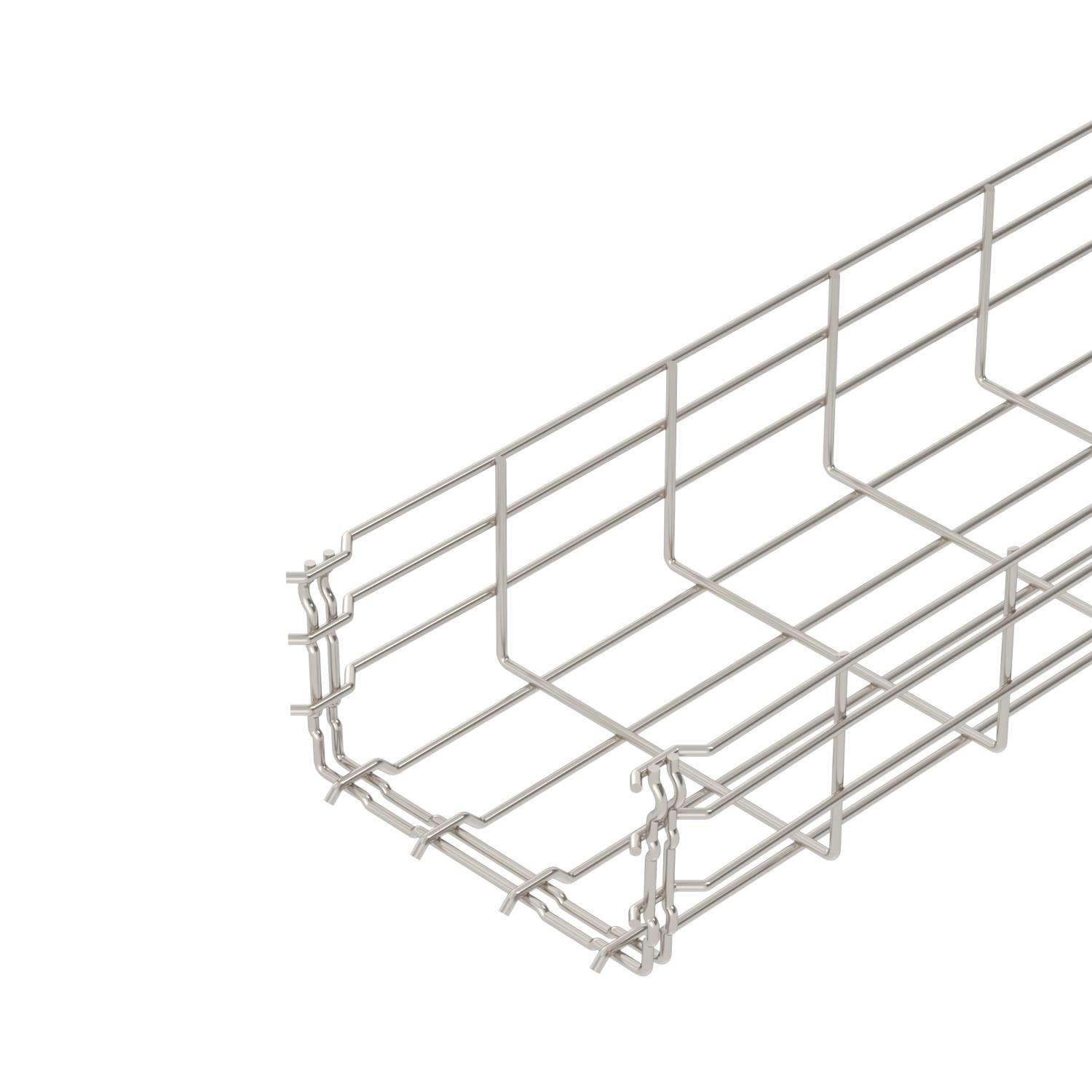

Caminho de cabos em varão com união de encaixe rápido e altura lateral de 105 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.

Para caminhos de cabos em varão não são necessários outros componentes de ligação, estes são simplesmente encaixados uns nos outros. A largura de malha é de 50 x 100 mm.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	sim
Altura	4,13 in
Altura	105 mm
Comprimento	3000 mm
Conector sem parafuso	sim
Cor	aço inoxidável
Diâmetro do arame	4,8 mm

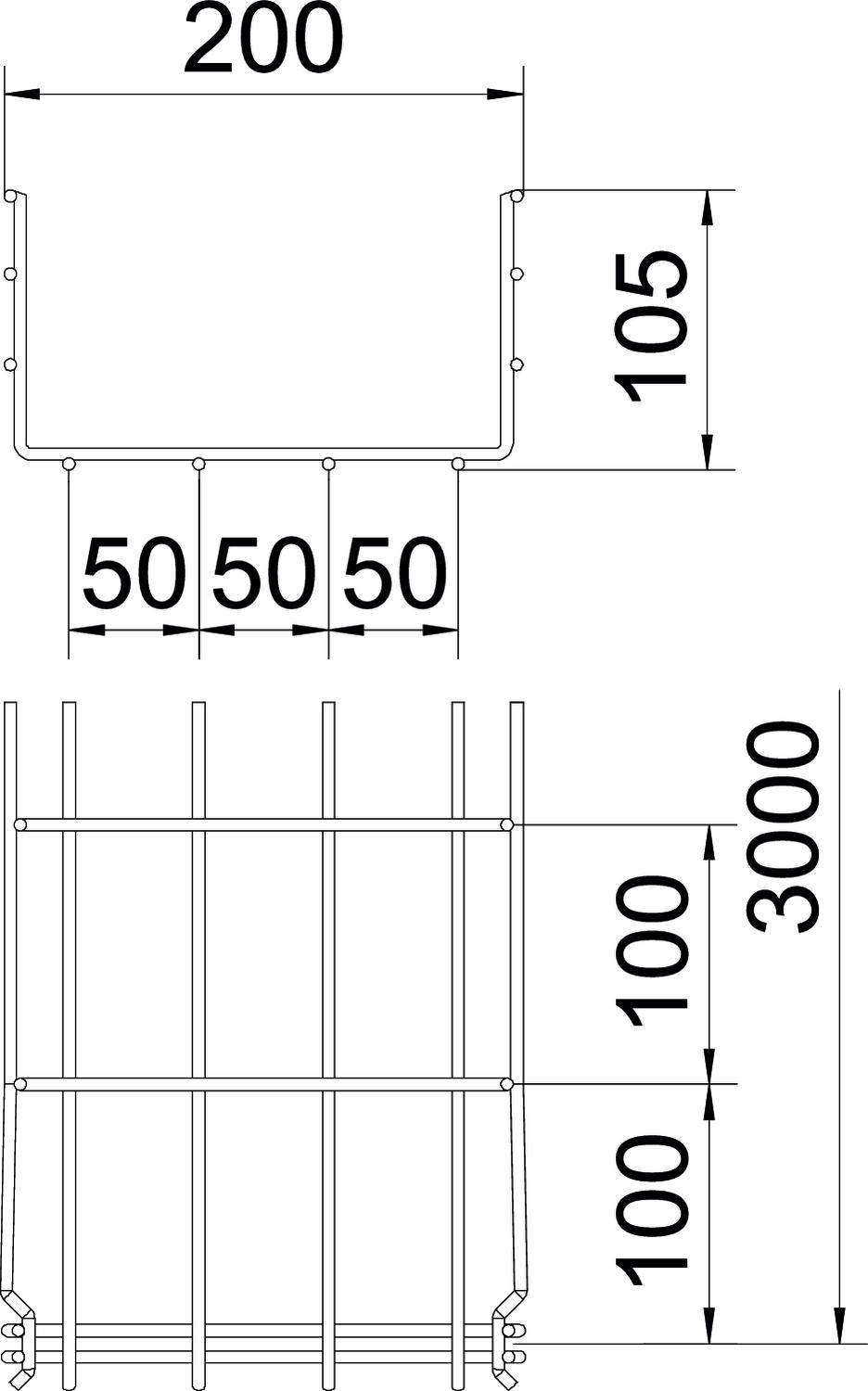

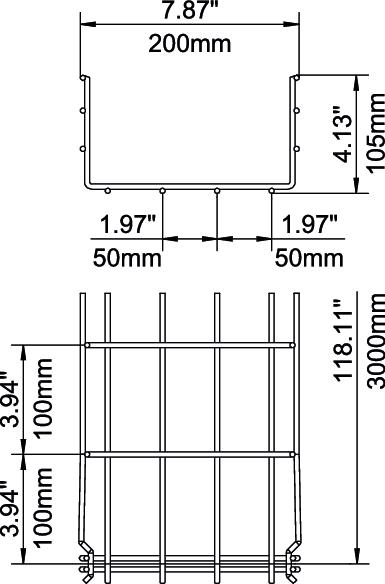

Dimensão	105x200x3000
Distância de apoio de 1,0 m	0,8 kN/m
Distância de apoio de 1,5m	0,55 kN/m
Distância de apoio de 2,0m	0,37 kN/m
Distância de apoio de 2,5m	0,27 kN/m
Distância de apoio de 3,0m	0,25 kN/m
Forma do perfil	Forma em U
Funktionsgaranti	não

Largura	200 mm
Largura	7,87 in
Material	Aço inoxidável, livre de ferrugem 1.4301
Medida B	200 mm
Medida H	108 mm
Pegada de CO2 (GWP) do berço ao portão	9,68 kg CO2e / 1 Metro
Secção transversal útil	175 cm²
Secção transversal útil	17500 mm²
Separador integrado	sem
Superfície	brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos GR-Magic do tipo GRM 105

Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Diâmetro do arame	Secção transversal útil	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
GRM 105 100 A2	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	não	6002451	m	3 m
GRM 105 150 A2	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	não	6002455	m	3 m
GRM 105 200 A2	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	não	6002457	m	3 m
GRM 105 300 A2	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	não	6002460	m	3 m
GRM 105 400 A2	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	não	6002463	m	3 m
GRM 105 500 A2	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	não	6002466	m	3 m
GRM 105 600 A2	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	não	6002469	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Tampa para caminho de cabos em varão, de encaixe, A2	DGRR 200 A2	6001866	m	3 m
União curva A2	GEV 36 A2	6016731	Unidade	20 Unidade

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Separador 85 A2	TSG 85 A2	6062173	m	3 m
Fixador para fixação de separador	KS GR A2	6062282	Unidade	30 Unidade
Placa de saída de cabos A2	KAB GR A2	6220145	Unidade	10 Unidade
