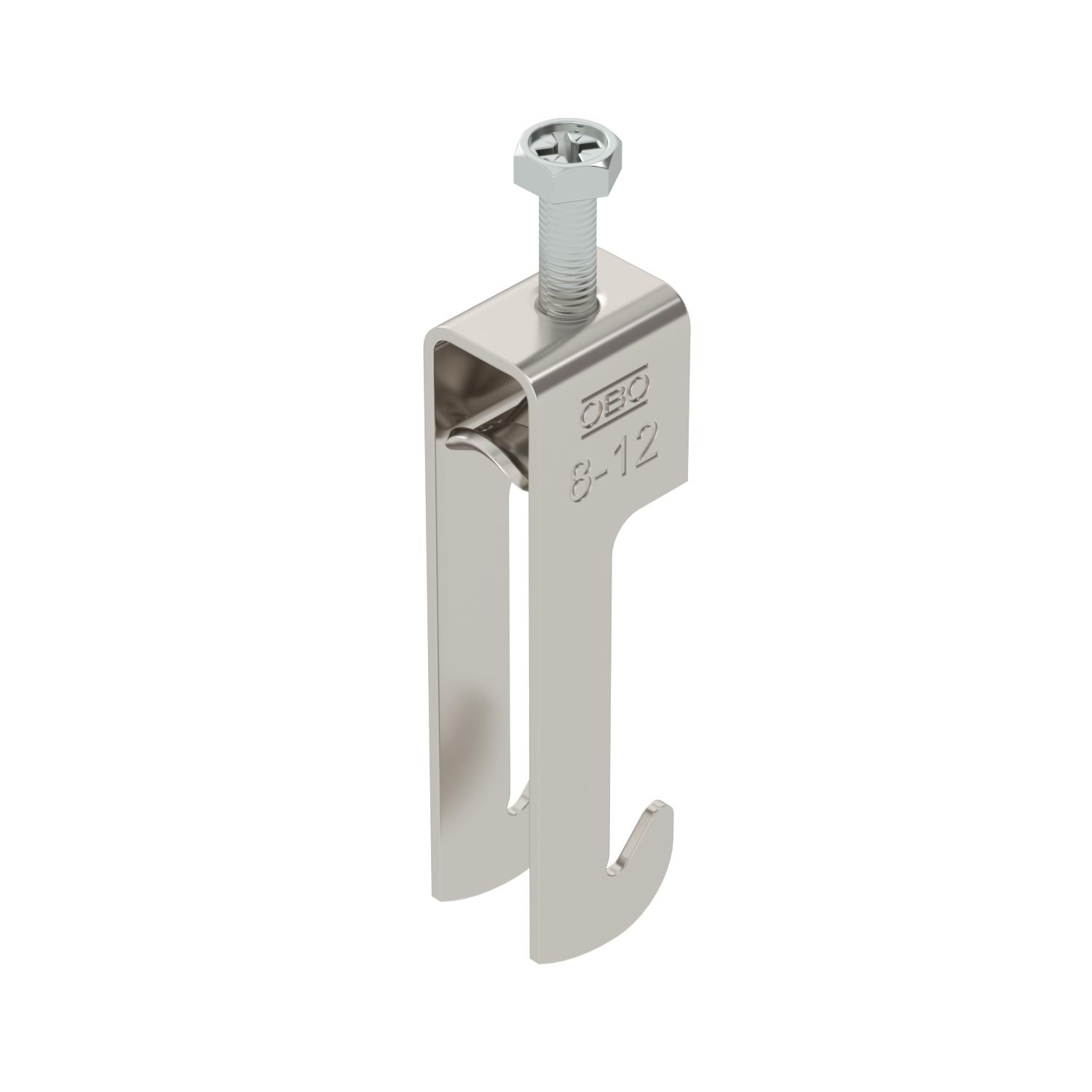

Abraçadeira BBS tipo W simples, placa de pressão metálica, A2
Ref. 1188002 | EAN 4012196855698
- Descrição do produto
-
Descrição do produtoAbraçadeira BBS com tipo W, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em ferros angulares até < 40 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
-
- Dados técnicos
-

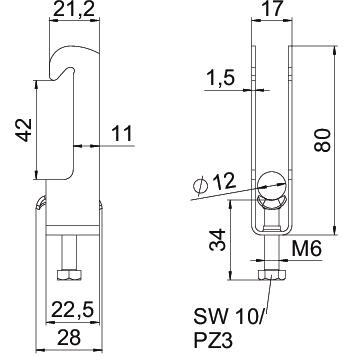

Dimensões
Altura 80 mm Com contraplaca não Com placa metálica sim Comprimento 22,5 mm Comprimento exterior 28 mm Dimensão 08-12mm Espessura das chapas 1,5 mm Intervalo de aperto D máx. 12 mm Intervalo de aperto D mín. 8 mm Largura 17 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Aço inoxidável, livre de ferrugem 1.4301 Material adicional aço inoxidável Material da cuba aço inoxidável Máx. Binário de aperto 3 Nm Medida A 22,5 mm Medida B 17 mm Medida C 28 mm Medida G (mm) M6 Medida H 80 mm Medida L 34 mm Medida t 1,5 mm Número de cabos/tubos 1 para diâmetro de tubo máx. 12 mm para diâmetro de tubo mín. 8 mm Pegada de CO2 (GWP) do berço ao portão 0,3698 kg CO₂e / 1 Peça Qualidade do material da cuba Aço inoxidável 304 (1.4301) Rosca M6 Superfície brilhante, pós-tratamento Superfície adicional sem tratamento Tipo de montagem Perfil angular - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica BS-W1-M-12 A2 / 1188002 , 0.17MB , pdfCatálogo Fastening materials , 19.78MB , pdfDeclaração de conformidade do Reino Unido BS-W1-M-12 A2 / 1188002 , 0.09MB , pdfInstruções de montagem Clamp clip W foot, metal , 0.30MB , pdf
