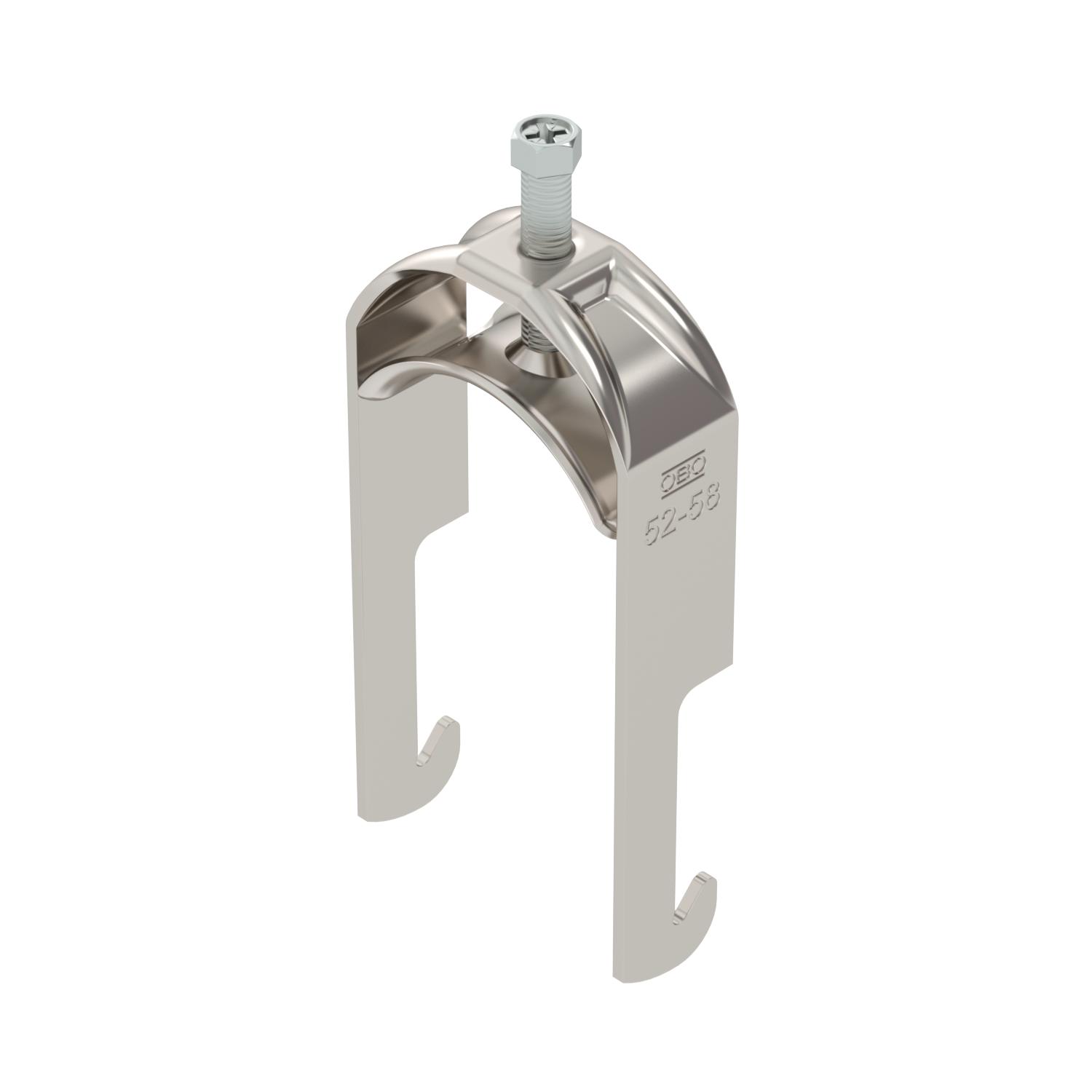

Abraçadeira BBS tipo W simples, placa de pressão metálica, A2

Ref. 1188050 | EAN 4012196855896

Descrição do produto
Descrição do produto
Abraçadeira BBS com tipo W, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em ferros angulares até < 40 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.


  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Barra de ferro angular
  • Abraçadeira BBS para ferro angular com 40 mm de comprimento lateral
Dados técnicos

Dimensões

Altura 128 mm
Com contraplaca não
Com placa metálica sim
Comprimento 25 mm
Comprimento exterior 33 mm
Dimensão 52-58mm
Espessura das chapas 2,5 mm
Intervalo de aperto D máx. 58 mm
Intervalo de aperto D mín. 52 mm
Largura 64 mm
Largura de rasgo 10 mm
Livre de halogéneos sim
Material Aço inoxidável, livre de ferrugem 1.4301
Material adicional aço inoxidável
Material da cuba aço inoxidável
Máx. Binário de aperto 5 Nm

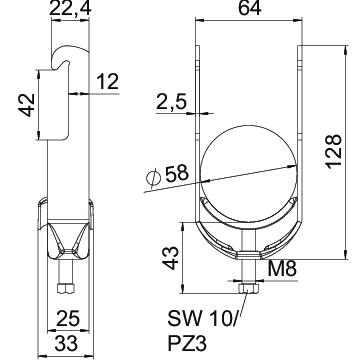

Medida A 25 mm
Medida B 64 mm
Medida C 33 mm
Medida G (mm) M8
Medida H 128 mm
Medida L 43 mm
Medida t 2,5 mm
Número de cabos/tubos 1
para diâmetro de tubo máx. 58 mm
para diâmetro de tubo mín. 52 mm
Pegada de CO2 (GWP) do berço ao portão 0,9033 kg CO₂e / 1 Peça
Qualidade do material da cuba Aço inoxidável 304 (1.4301)
Rosca M8
Superfície brilhante, pós-tratamento
Superfície adicional sem tratamento
Tipo de montagem Perfil angular
Todos os tipos

Todos os tipos

Tipo Intervalo de aperto D mín. Intervalo de aperto D máx. Máx. Binário de aperto Ref. Quantidade Qte. minima fornec.
BS-W1-M-12 A2 8 mm 12 mm 3 Nm 1188002
100 Unidade
BS-W1-M-16 A2 12 mm 16 mm 3 Nm 1188008
100 Unidade
BS-W1-M-22 A2 16 mm 22 mm 3 Nm 1188014
100 Unidade
BS-W1-M-46 A2 40 mm 46 mm 5 Nm 1188038
100 Unidade
BS-W1-M-52 A2 46 mm 52 mm 5 Nm 1188044
100 Unidade
BS-W1-M-58 A2 52 mm 58 mm 5 Nm 1188050
50 Unidade
BS-W1-M-64 A2 58 mm 64 mm 5 Nm 1188056
50 Unidade
