Abraçadeira BBS tipo U tripla, placa de pressão metálica, FT

Ref. 1186504 | EAN 4012196849819

Descrição do produto
Descrição do produto
Abraçadeira BBS tipo U, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 3 cabos individuais em perfil C. Para largura de rasgo 18 - 22 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores.. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Largura de rasgo 18 mm
  • Largura de rasgo 22 mm
  • Abraçadeira BBS para perfis C com largura de rasgo 18-22 mm
Dados técnicos

Dimensões

Altura 74 mm
Com contraplaca não
Com placa de plástico não
Com placa metálica sim
Comprimento 22,5 mm
Comprimento exterior 28 mm
Dimensão 08-12mm
Espessura das chapas 1,5 mm
Funktionsgaranti sim
Intervalo de aperto D máx. 12 mm
Intervalo de aperto D mín. 8 mm
Largura 17 mm
Largura de rasgo 10 mm
Livre de halogéneos sim
Material Aço
Material adicional Aço
Material da cuba Aço
Máx. Binário de aperto 3 Nm

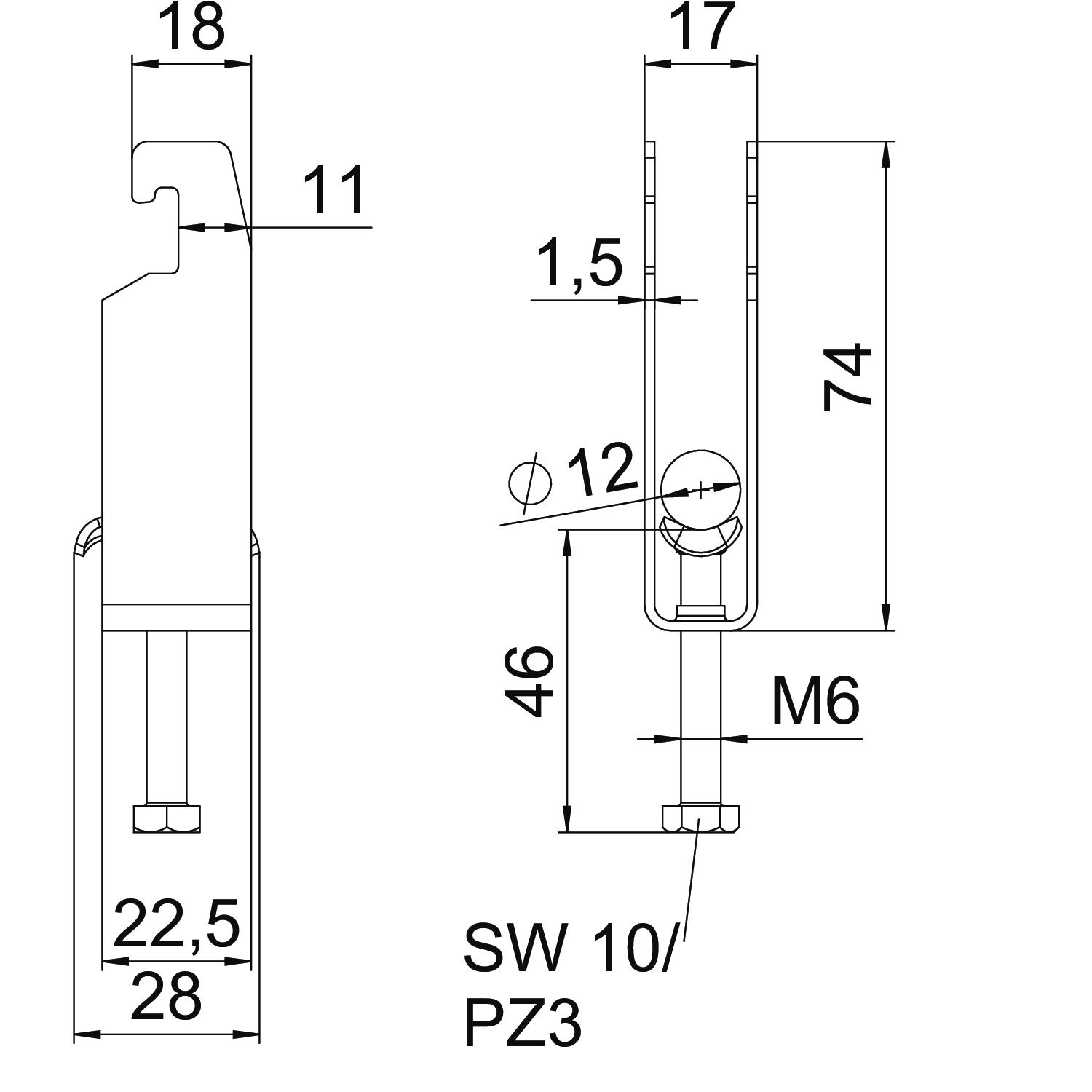

Medida A 22,5 mm
Medida B 17 mm
Medida C 28 mm
Medida G (mm) M6
Medida H 74 mm
Medida L 46 mm
Medida t 1,5 mm
Número de cabos/tubos 3
para diâmetro de tubo máx. 12 mm
para diâmetro de tubo mín. 8 mm
para perfil com rasgo (com intervalo) máx. 22 mm
para perfil com rasgo (com intervalo) mín. 18 mm
Pegada de CO2 (GWP) do berço ao portão 0,1565 kg CO₂e / 1 Peça
Rosca M6
Superfície Galvanizado por imersão a quente após maquinação
Superfície adicional galvanizado a quente por centrifugação
Tipo de montagem Perfil
Todos os tipos

Todos os tipos

Tipo Intervalo de aperto D mín. Intervalo de aperto D máx. Máx. Binário de aperto Ref. Quantidade Qte. minima fornec.
BS-U3-M-12 FT 8 mm 12 mm 3 Nm 1186504
50 Unidade
BS-U3-M-16 FT 12 mm 16 mm 3 Nm 1186511
50 Unidade
BS-U3-M-22 FT 16 mm 22 mm 3 Nm 1186518
50 Unidade
BS-U3-M-28 FT 22 mm 28 mm 3 Nm 1186524
50 Unidade
BS-U3-M-34 FT 28 mm 34 mm 3 Nm 1186531
50 Unidade
BS-U3-M-40 FT 34 mm 40 mm 3 Nm 1186538
50 Unidade
BS-U3-M-46 FT 40 mm 46 mm 5 Nm 1186544
50 Unidade
