Abraçadeira BBS tipo U tripla, placa de pressão metálica, FT

Ref. 1186518 | EAN 4012196849895

Descrição do produto
Descrição do produto

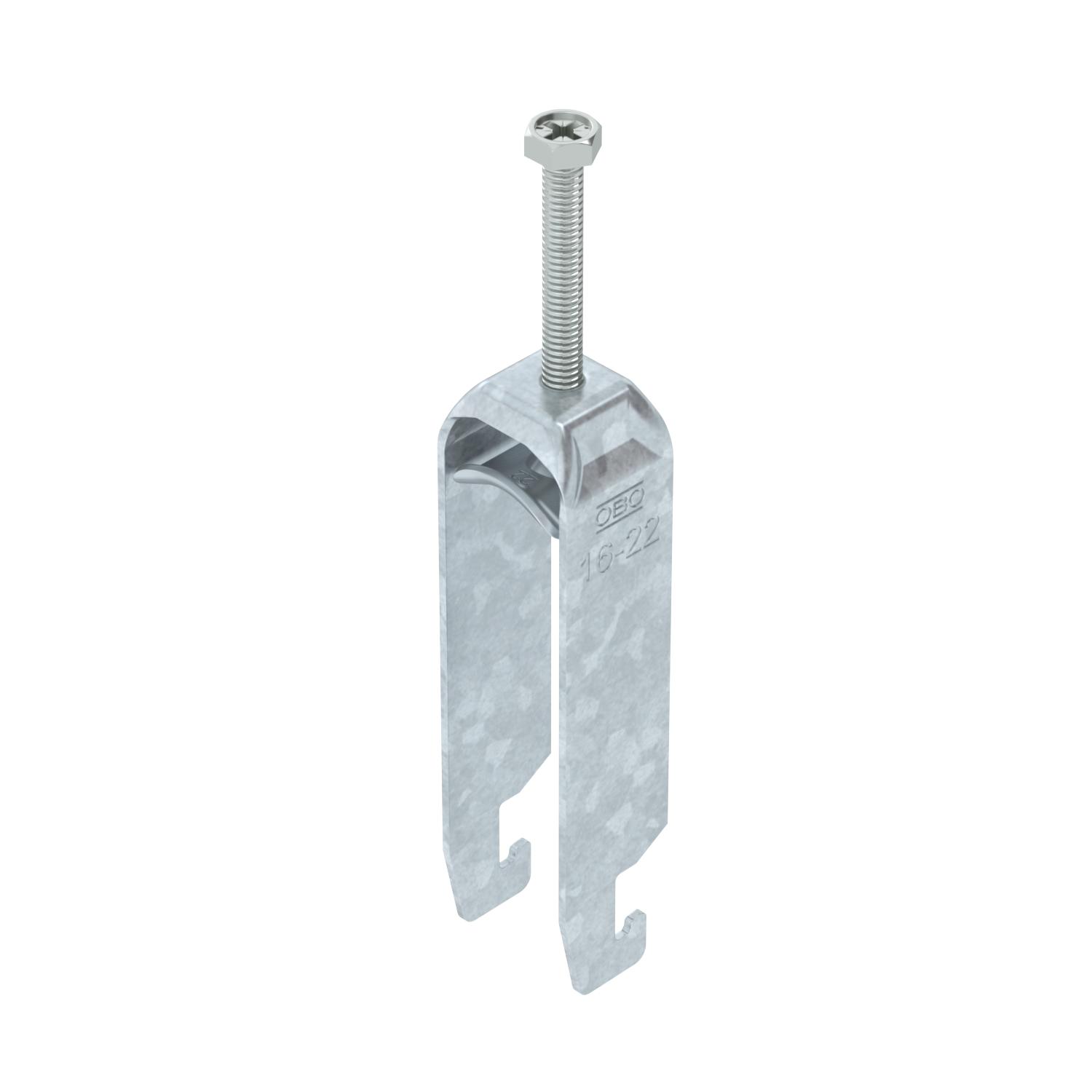

Abraçadeira BBS tipo U, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 3 cabos individuais em perfil C. Para largura de rasgo 18 - 22 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores.. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Largura de rasgo 18 mm
  • Largura de rasgo 22 mm
  • Abraçadeira BBS para perfis C com largura de rasgo 18-22 mm
Dados técnicos

Dimensões

Altura 105 mm
Com contraplaca não
Com placa de plástico não
Com placa metálica sim
Comprimento 22,5 mm
Comprimento exterior 28 mm
Dimensão 16-22mm
Espessura das chapas 1,5 mm
Funktionsgaranti sim
Intervalo de aperto D máx. 22 mm
Intervalo de aperto D mín. 16 mm
Largura 27 mm
Largura de rasgo 10 mm
Livre de halogéneos sim
Material Aço
Material adicional Aço
Material da cuba Aço
Máx. Binário de aperto 3 Nm

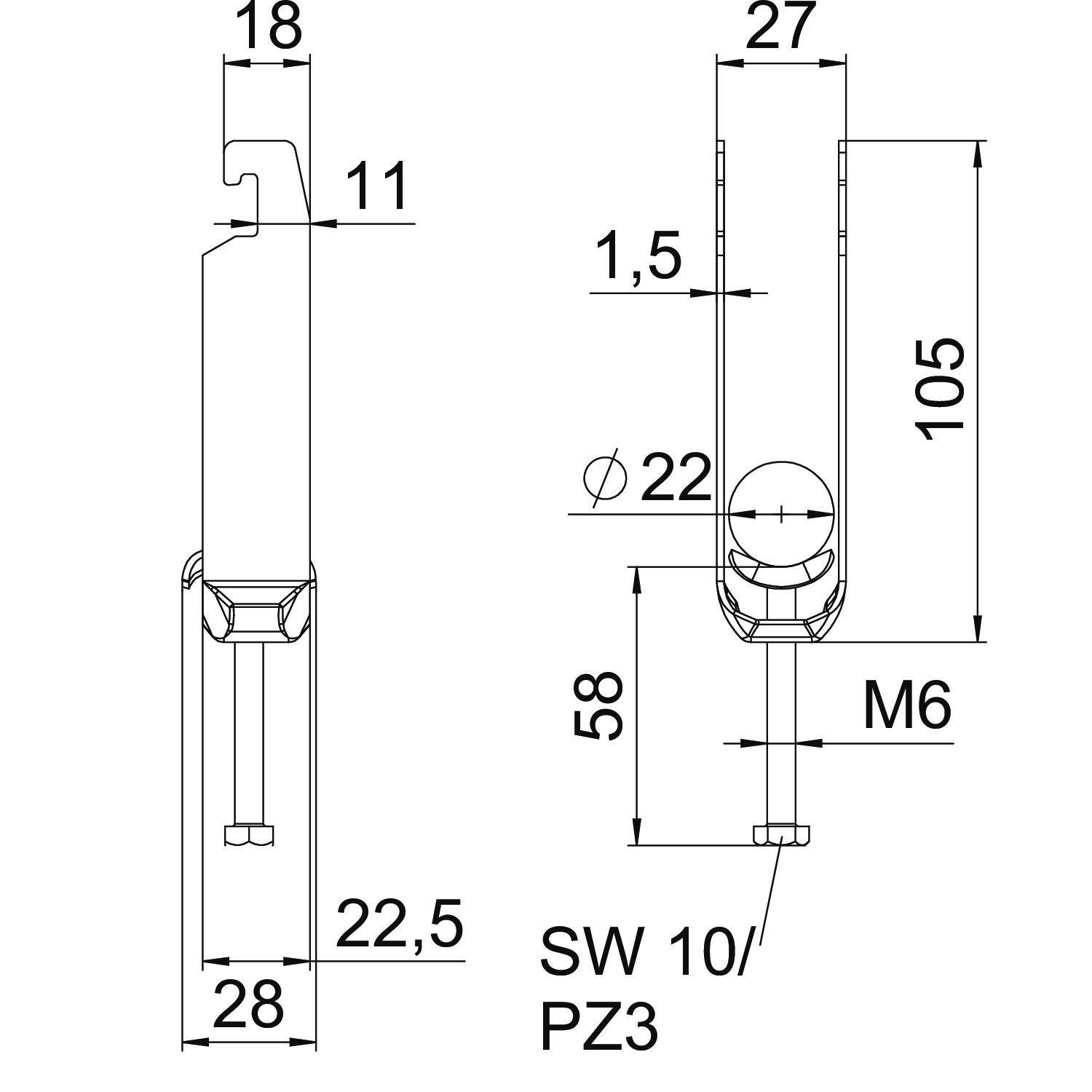

Medida A 22,5 mm
Medida B 27 mm
Medida C 28 mm
Medida G (mm) M6
Medida H 105 mm
Medida L 58 mm
Medida t 1,5 mm
Número de cabos/tubos 3
para diâmetro de tubo máx. 22 mm
para diâmetro de tubo mín. 16 mm
para perfil com rasgo (com intervalo) máx. 22 mm
para perfil com rasgo (com intervalo) mín. 18 mm
Pegada de CO2 (GWP) do berço ao portão 0,1741 kg CO₂e / 1 Peça
Rosca M6
Superfície Galvanizado por imersão a quente após maquinação
Superfície adicional galvanizado a quente por centrifugação
Tipo de montagem Perfil
Todos os tipos

Todos os tipos

Tipo Intervalo de aperto D mín. Intervalo de aperto D máx. Máx. Binário de aperto Ref. Quantidade Qte. minima fornec.
BS-U3-M-12 FT 8 mm 12 mm 3 Nm 1186504
50 Unidade
BS-U3-M-16 FT 12 mm 16 mm 3 Nm 1186511
50 Unidade
BS-U3-M-22 FT 16 mm 22 mm 3 Nm 1186518
50 Unidade
BS-U3-M-28 FT 22 mm 28 mm 3 Nm 1186524
50 Unidade
BS-U3-M-34 FT 28 mm 34 mm 3 Nm 1186531
50 Unidade
BS-U3-M-40 FT 34 mm 40 mm 3 Nm 1186538
50 Unidade
BS-U3-M-46 FT 40 mm 46 mm 5 Nm 1186544
50 Unidade
