Abraçadeira BBS tipo H tripla, placa de pressão em plástico, Al

Ref. 1186404 | EAN 4012196848133

3 Nm
Descrição do produto
Descrição do produto
Abraçadeira BBS tipo cabeça de martelo, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 3 cabos individuais em perfil C. Para largura de rasgo 16 - 17 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores.. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.
  • Sem halogêneo: sem cloro, flúor e bromo
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Largura de rasgo16-17mm
  • Abraçadeira BBS para perfis C com largura de rasgo 16-17 mm
Dados técnicos

Dimensões

Altura 68 mm
Com contraplaca não
Com placa de plástico sim
Com placa metálica não
Comprimento 22,5 mm
Comprimento exterior 34 mm
Dimensão 08-12mm
Espessura das chapas 1,5 mm
Intervalo de aperto D máx. 12 mm
Intervalo de aperto D mín. 8 mm
Largura 17 mm
Largura de rasgo 10 mm
Livre de halogéneos sim
Material Alumínio
Material adicional Alumínio
Material da cuba Plástico
Máx. Binário de aperto 3 Nm

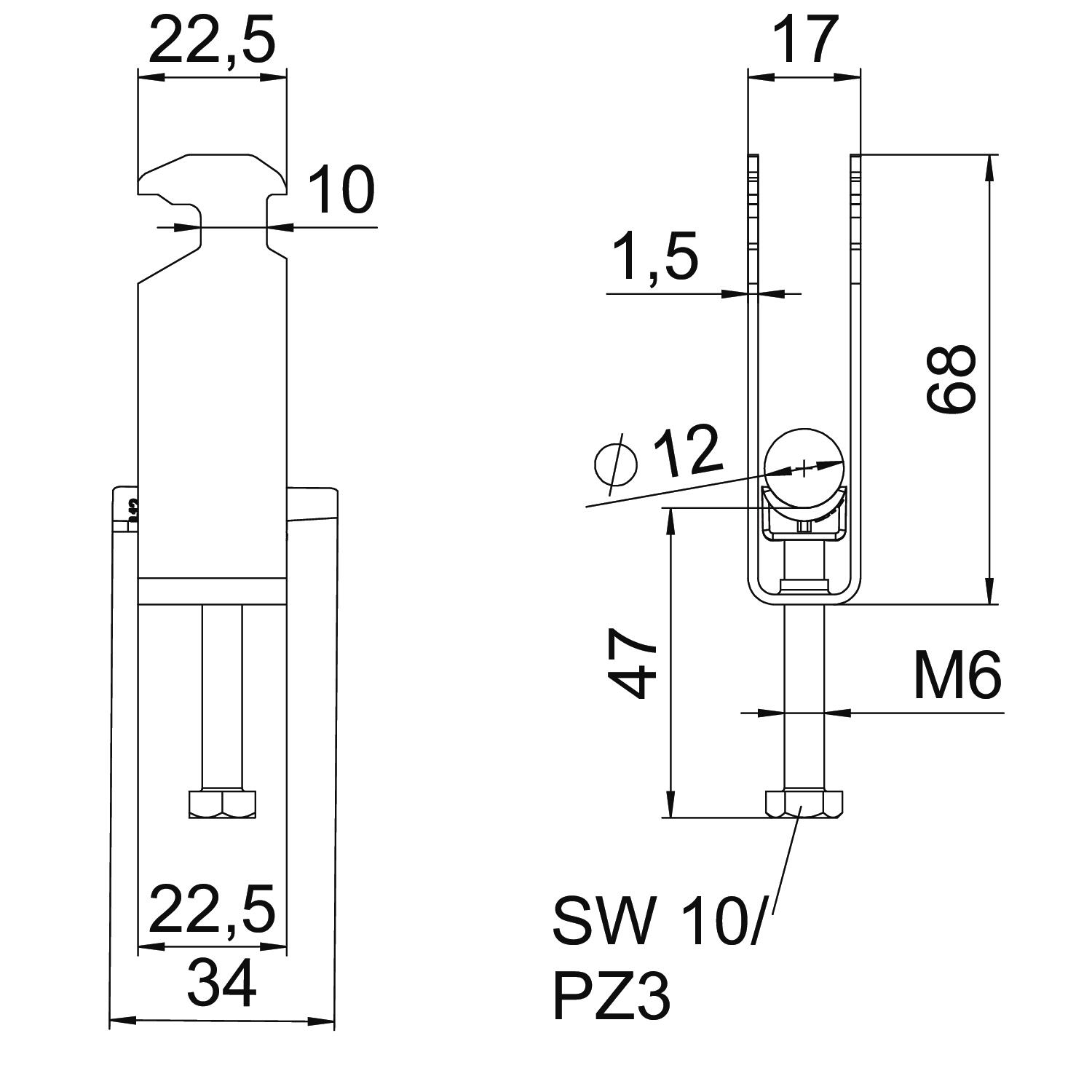

Medida A 22,5 mm
Medida B 17 mm
Medida C 34 mm
Medida G (mm) M6
Medida H 68 mm
Medida L 47 mm
Medida t 1,5 mm
Número de cabos/tubos 3
para diâmetro de tubo máx. 12 mm
para diâmetro de tubo mín. 8 mm
para perfil com rasgo (com intervalo) máx. 17 mm
para perfil com rasgo (com intervalo) mín. 16 mm
Pegada de CO2 (GWP) do berço ao portão 0,2423 kg CO₂e / 1 Peça
Qualidade do material da cuba Polipropileno
Rosca M6
Superfície adicional sem tratamento
Tipo de montagem Perfil
Todos os tipos

Todos os tipos

Tipo Intervalo de aperto D mín. Intervalo de aperto D máx. Máx. Binário de aperto Ref. Quantidade Qte. minima fornec.
BS-H3-K-12 ALU 8 mm 12 mm 3 Nm 1186404
50 Unidade
BS-H3-K-16 ALU 12 mm 16 mm 3 Nm 1186411
50 Unidade
