Abraçadeira BBS tipo H tripla, placa de pressão em plástico, Al

Ref. 1186411 | EAN 4012196848164

3 Nm
Descrição do produto
Descrição do produto
Abraçadeira BBS tipo cabeça de martelo, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 3 cabos individuais em perfil C. Para largura de rasgo 16 - 17 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores.. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.
  • Sem halogêneo: sem cloro, flúor e bromo
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Largura de rasgo16-17mm
  • Abraçadeira BBS para perfis C com largura de rasgo 16-17 mm
Dados técnicos

Dimensões

Altura 81 mm
Com contraplaca não
Com placa de plástico sim
Com placa metálica não
Comprimento 22,5 mm
Comprimento exterior 34 mm
Dimensão 12-16mm
Espessura das chapas 1,5 mm
Intervalo de aperto D máx. 16 mm
Intervalo de aperto D mín. 12 mm
Largura 20 mm
Largura de rasgo 10 mm
Livre de halogéneos sim
Material Alumínio
Material adicional Alumínio
Material da cuba Plástico
Máx. Binário de aperto 3 Nm

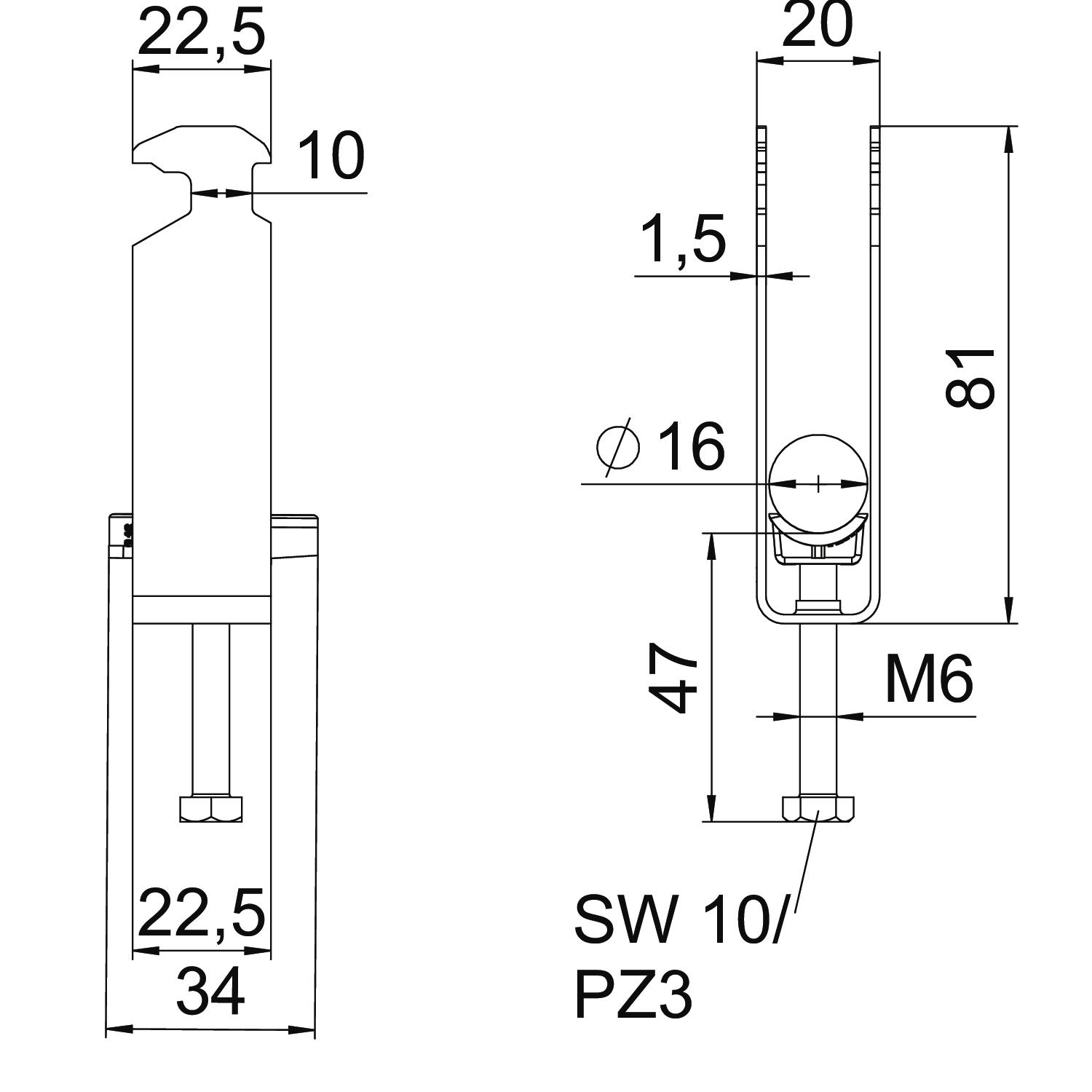

Medida A 22,5 mm
Medida B 20 mm
Medida C 34 mm
Medida G (mm) M6
Medida H 81 mm
Medida L 47 mm
Medida t 1,5 mm
Número de cabos/tubos 3
para diâmetro de tubo máx. 16 mm
para diâmetro de tubo mín. 12 mm
para perfil com rasgo (com intervalo) máx. 17 mm
para perfil com rasgo (com intervalo) mín. 16 mm
Pegada de CO2 (GWP) do berço ao portão 0,2759 kg CO₂e / 1 Peça
Qualidade do material da cuba Polipropileno
Rosca M6
Superfície adicional sem tratamento
Tipo de montagem Perfil
Todos os tipos

Todos os tipos

Tipo Intervalo de aperto D mín. Intervalo de aperto D máx. Máx. Binário de aperto Ref. Quantidade Qte. minima fornec.
BS-H3-K-12 ALU 8 mm 12 mm 3 Nm 1186404
50 Unidade
BS-H3-K-16 ALU 12 mm 16 mm 3 Nm 1186411
50 Unidade
