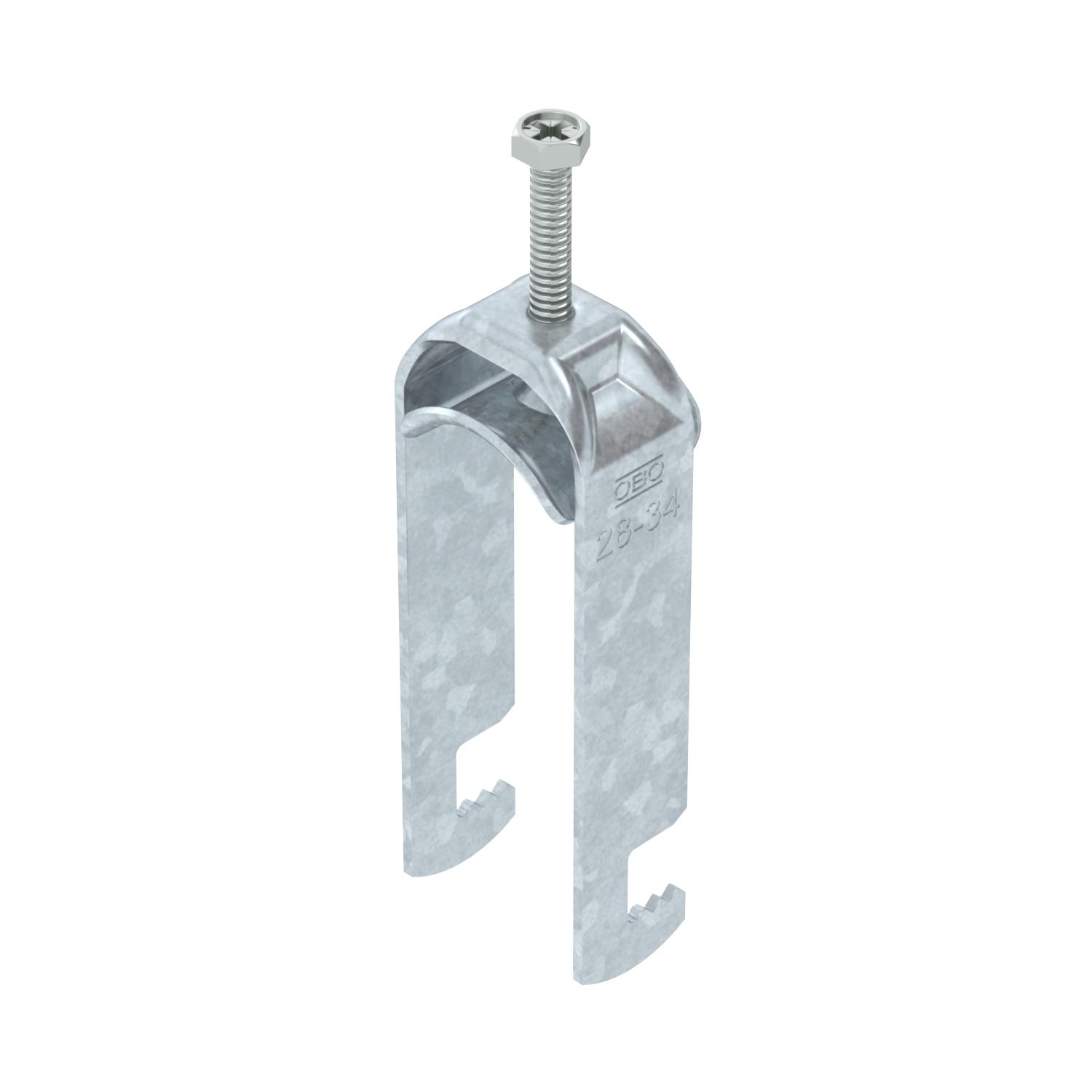

Abraçadeira BBS tipo F dupla, placa de pressão metálica, FT
Ref. 1187427 | EAN 4012196853595
- Descrição do produto
-
Descrição do produtoAbraçadeira BBS tipo F, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 2 cabos individuais em ferros planos. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.
-
- Dados técnicos
-

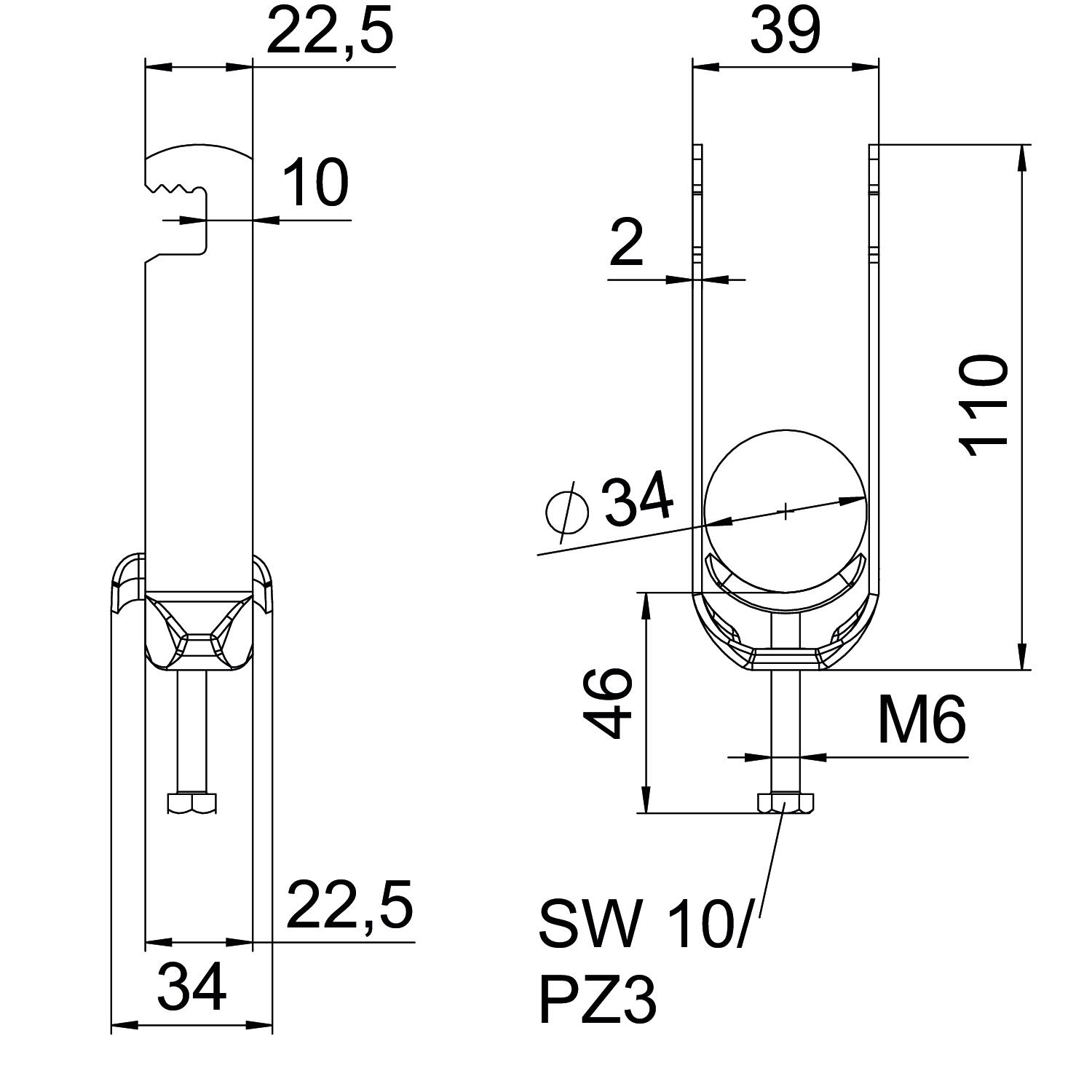

Dimensões
Altura 110 mm Com contraplaca não Com placa metálica sim Comprimento 22,5 mm Comprimento exterior 34 mm Dimensão 28-34mm Espessura das chapas 2 mm Intervalo de aperto D máx. 34 mm Intervalo de aperto D mín. 28 mm Largura 39 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Aço Material adicional Aço Material da cuba Aço Máx. Binário de aperto 3 Nm Medida A 22,5 mm Medida B 39 mm Medida C 34 mm Medida G (mm) M6 Medida H 110 mm Medida L 46 mm Medida t 2 mm Número de cabos/tubos 2 para diâmetro de tubo máx. 34 mm para diâmetro de tubo mín. 28 mm Rosca M6 Superfície Galvanizado por imersão a quente após maquinação Superfície adicional galvanizado a quente por centrifugação Tipo de montagem perfil plano - Todos os tipos
-
Todos os tipos
