Abraçadeira BBS tipo F dupla, placa de pressão metálica, FT
Ref. 1187421 | EAN 4012196853564
- Descrição do produto
-

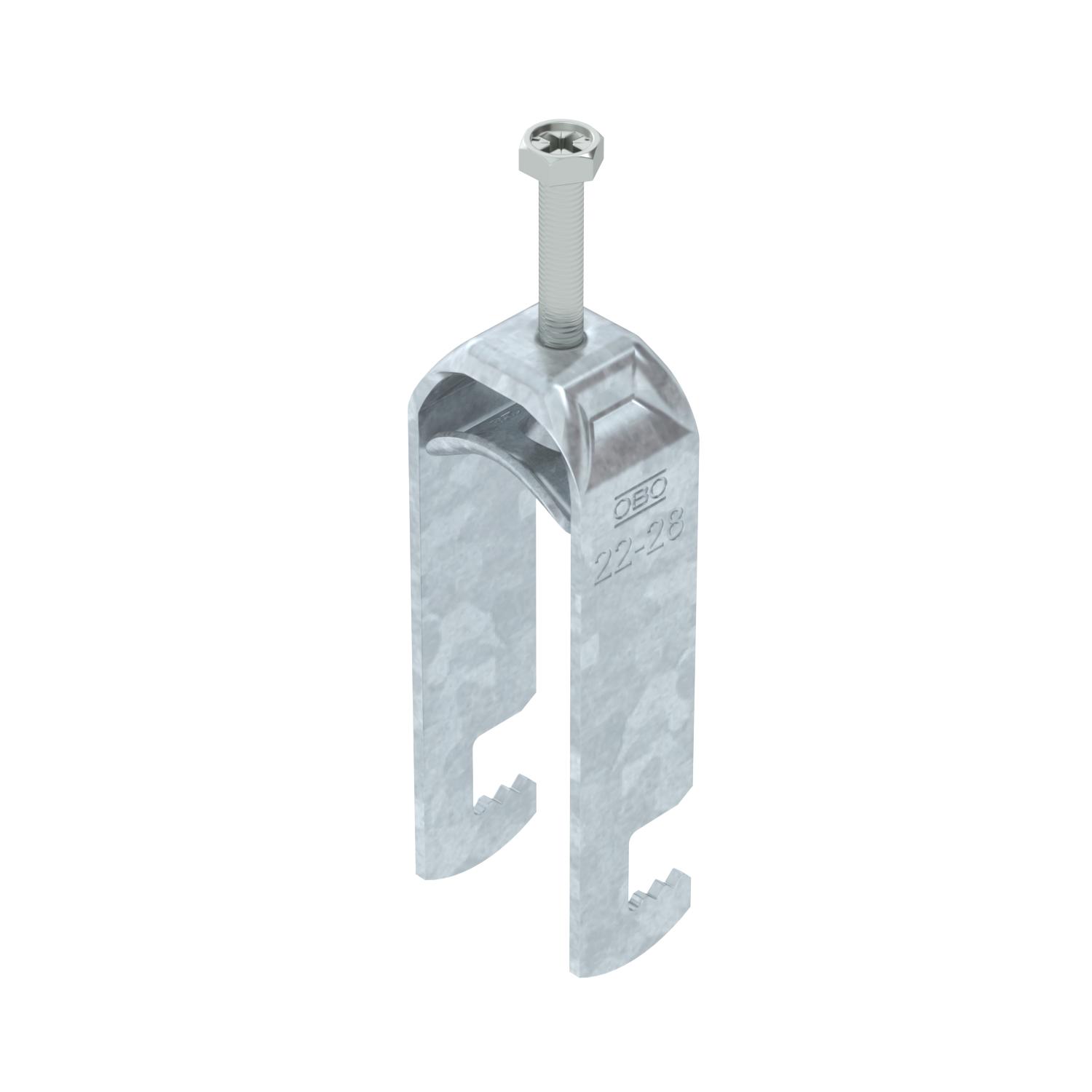

Descrição do produtoAbraçadeira BBS tipo F, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 2 cabos individuais em ferros planos. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.
-
- Dados técnicos
-
Dimensões

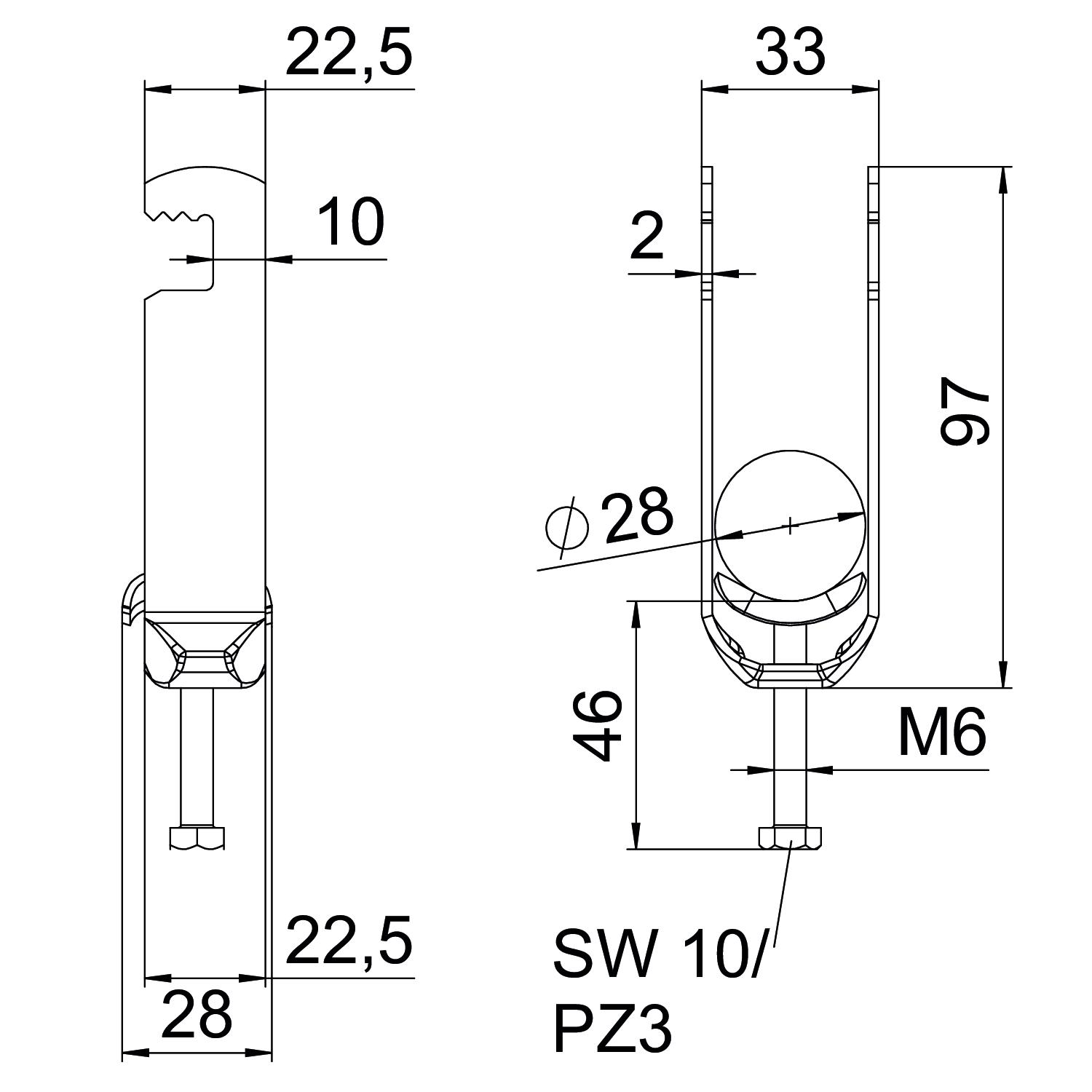

Altura 97 mm Com contraplaca não Com placa metálica sim Comprimento 22,5 mm Comprimento exterior 28 mm Dimensão 22-28mm Espessura das chapas 2 mm Intervalo de aperto D máx. 28 mm Intervalo de aperto D mín. 22 mm Largura 33 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Aço Material adicional Aço Material da cuba Aço Máx. Binário de aperto 3 Nm Medida A 22,5 mm Medida B 33 mm Medida C 28 mm Medida G (mm) M6 Medida H 97 mm Medida L 46 mm Medida t 2 mm Número de cabos/tubos 2 para diâmetro de tubo máx. 28 mm para diâmetro de tubo mín. 22 mm Rosca M6 Superfície Galvanizado por imersão a quente após maquinação Superfície adicional galvanizado a quente por centrifugação Tipo de montagem perfil plano - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica BS-F2-M-28 FT / 1187421 , 0.19MB , pdfCatálogo Fastening materials , 19.78MB , pdfDeclaração de conformidade do Reino Unido BS-F2-M-28 FT / 1187421 , 0.09MB , pdfInstruções de montagem Clamp clip F foot, metal , 2.98MB , pdf
