Abraçadeira 2056 tipo F, tripla, placa de pressão em plástico, FT
Ref. 1188207 | EAN 4012197405175
- Descrição do produto
-
Descrição do produtoAbraçadeira BBS tipo F, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 3 cabos individuais em ferros planos. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequada para montagem em áreas interiores e exteriores. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.
-
- Dados técnicos
-
Dimensões

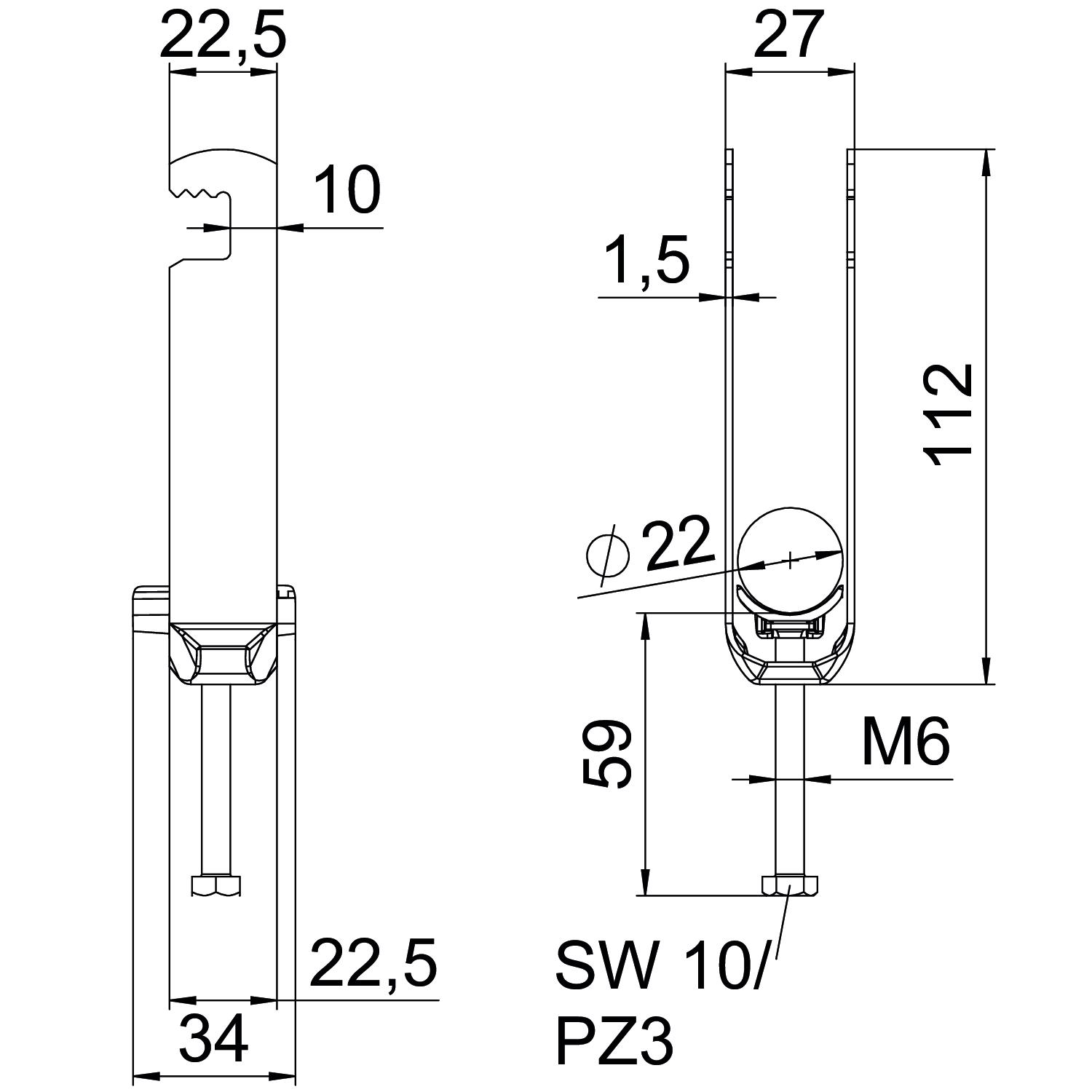

Altura 112 mm Com placa de plástico sim Comprimento 22,5 mm Comprimento exterior 34 mm Dimensão 16-22mm Espessura das chapas 1,5 mm Intervalo de aperto D máx. 22 mm Intervalo de aperto D mín. 16 mm Largura 27 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Aço Material adicional Aço Máx. Binário de aperto 3 Nm Medida A 22,5 mm Medida B 27 mm Medida C 34 mm Medida G (mm) M6 Medida H 112 mm Medida L 59 mm Medida t 1,5 mm Número de cabos/tubos 3 para diâmetro de tubo máx. 22 mm para diâmetro de tubo mín. 16 mm Pegada de CO2 (GWP) do berço ao portão 0,2081 kg CO₂e / 1 Peça Rosca M6 Superfície Galvanizado por imersão a quente após maquinação Superfície adicional galvanizado a quente por centrifugação Tipo de montagem perfil plano - Todos os tipos
- Downloads
-
Ficha técnica BS-F3-K-22 FT / 1188207 , 0.19MB , pdfCatálogo Fastening materials , 19.78MB , pdfDeclaração de conformidade UE BS-F3-K-22 FT / 1188207 , 0.13MB , pdfDeclaração de conformidade do Reino Unido BS-F3-K-22 FT / 1188207 , 0.09MB , pdfInstruções de montagem Clamp clip F foot, plastic , 2.74MB , pdf
