Proteção para dispositivos de campo, 3 polos, 24 V, NPT

Ref. 5098392 | EAN 4012195683391

Ref. / Tipo

Número de polos

Versão

Tensão continua máxima CA	22 V

Tensão continua máxima CC	32 V

Descrição do produto

Descrição do produto

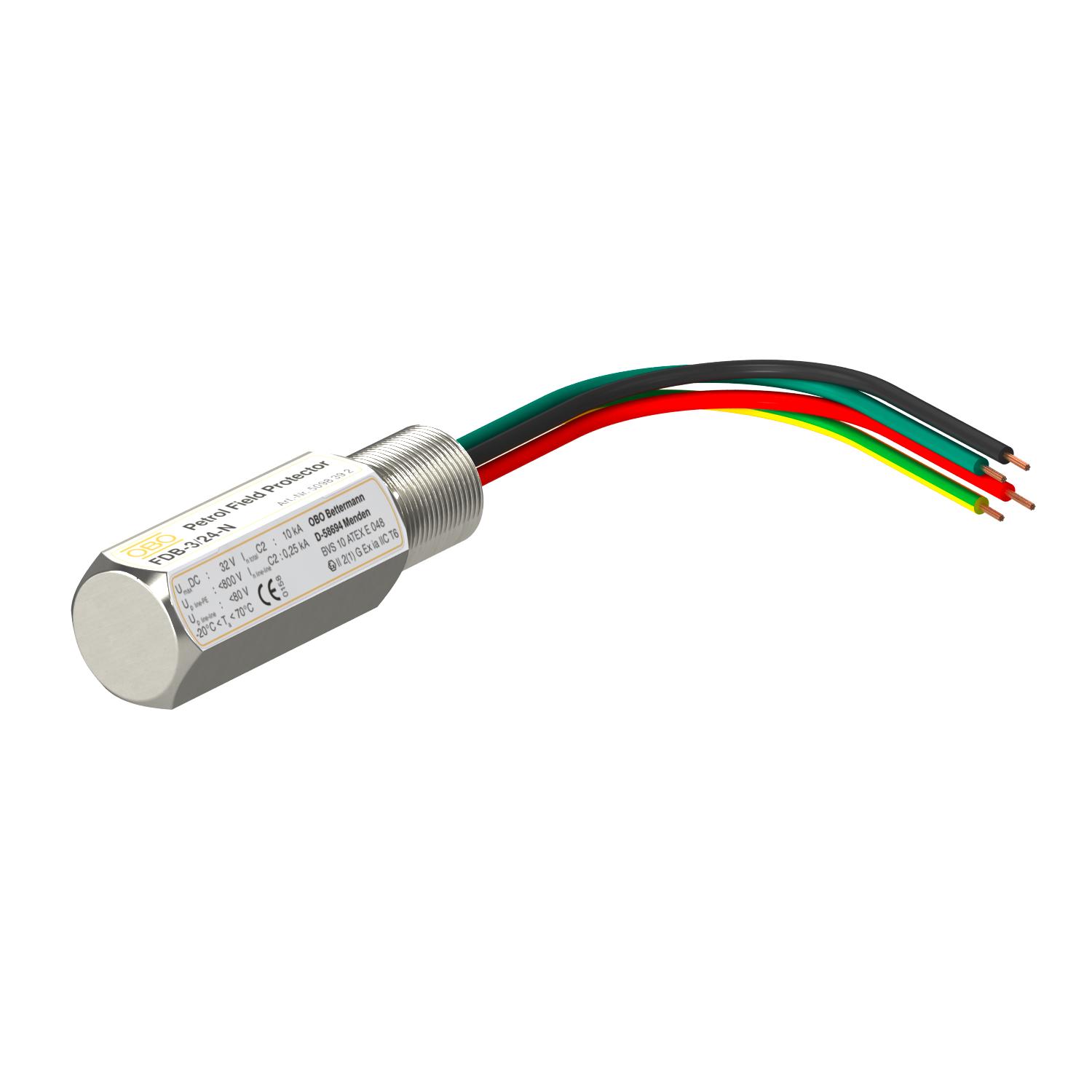

Petrol field protector FDB para circuitos de medida e sistemas bus com segurança intrínseca

• Sistema de ligação NPT
• Baixo nível de proteção com elevada carga de corrente
• Montagem fácil em instrumentos de campo
• Capacitância e indutância internas negligenciáveis
• Caixa em aço inoxidável com encapsulamento resistente à pressão
• Homologação ATEX: II 2(1)G Ex ia [ia Ga] IIC T4..T6 Gb (BVS 10 ATEX E 048)

Aplicação: sensores de caudal e sensores de temperatura

Dados técnicos

Dados técnicos

Capacidade (fio-fio)	< 17 pF
Capacidade (fio-terra)	< 26 pF
Certificação para áreas potencialmente explosivas	II 2(1)G Ex ia [ia Ga] IIC T4..T6 Gb (BVS 10 ATEX E 048)
Contacto para telecomunicações	não
Corrente transitória total (8/20)	10 kA
Dimensão	32V
DST segundo IEC 61643-21	Classe II+III / C2+C1
Gama de temperaturas de aplicação máx.	70 °C
Gama de temperaturas de aplicação mín.	-20 °C
Grau de proteção	IP65/67
Kategorie	Tipo 2+3 / C2+C1
Ligação à terra através de:	Cabo de ligação
LPZ	1→3
Material da caixa	V2A

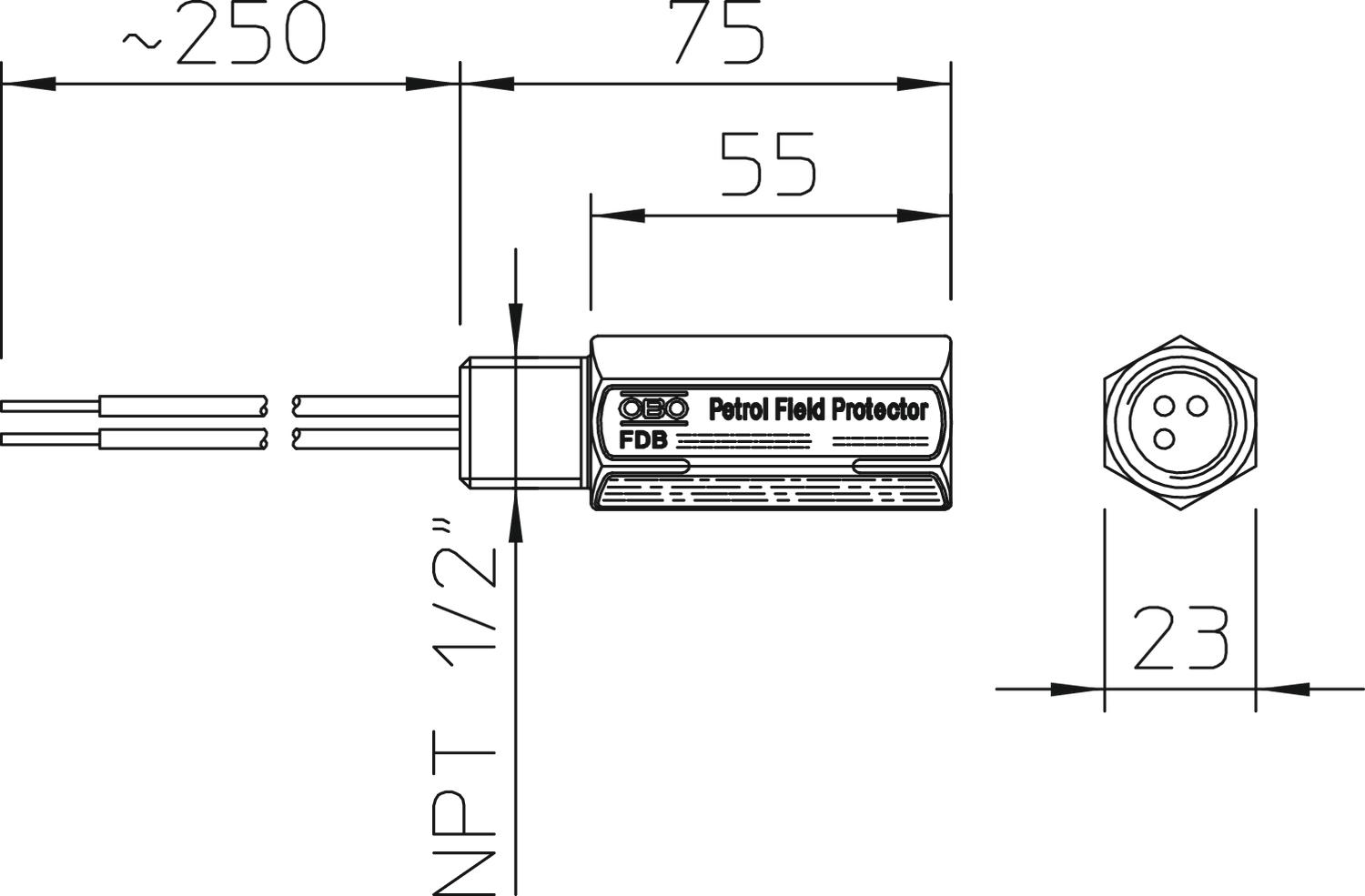

Montagem do lado do campo / aparelho:	Cabo de ligação 1,5mm² Comprimento ~ 250mm
Montagem entrada / saída	1/2" NPT
Nível de proteção fio - fio	<80 V
Nível de proteção fio - terra	<800 V
Norma de ensaio	IEC 61643-21
Número de polos	3
Resistência da potência de dissipação nominal fio - fio	C1: 0,5 kV / 0,25 kA (8/20µs)
Resistência da potência de dissipação nominal fio - terra	C2: 5 kV / 2,5 kA (8/20µs)
Sinalização no aparelho	nenhuma
Tensão continua máxima CA	22 V
Tensão continua máxima CC	32 V
Versão	3 pólos; NPT
Versão verificada quanto a explosões	sim

Todos os tipos

Todos os tipos

Tipo	Número de polos	Versão	Tensão continua máxima CA	Tensão continua máxima CC	Ref.	Quantidade	Qte. minima fornec.
FDB-2 24-M	2	2 pólos; métrico	22 V	32 V	5098380	Unidade	1 Unidade
FDB-3 24-M	3	3 pólos; métrico	22 V	32 V	5098382	Unidade	1 Unidade
FDB-2 24-N	2	2 pólos; NPT	22 V	32 V	5098390	Unidade	1 Unidade
FDB-3 24-N	3	3 pólos; NPT	22 V	32 V	5098392	Unidade	1 Unidade
