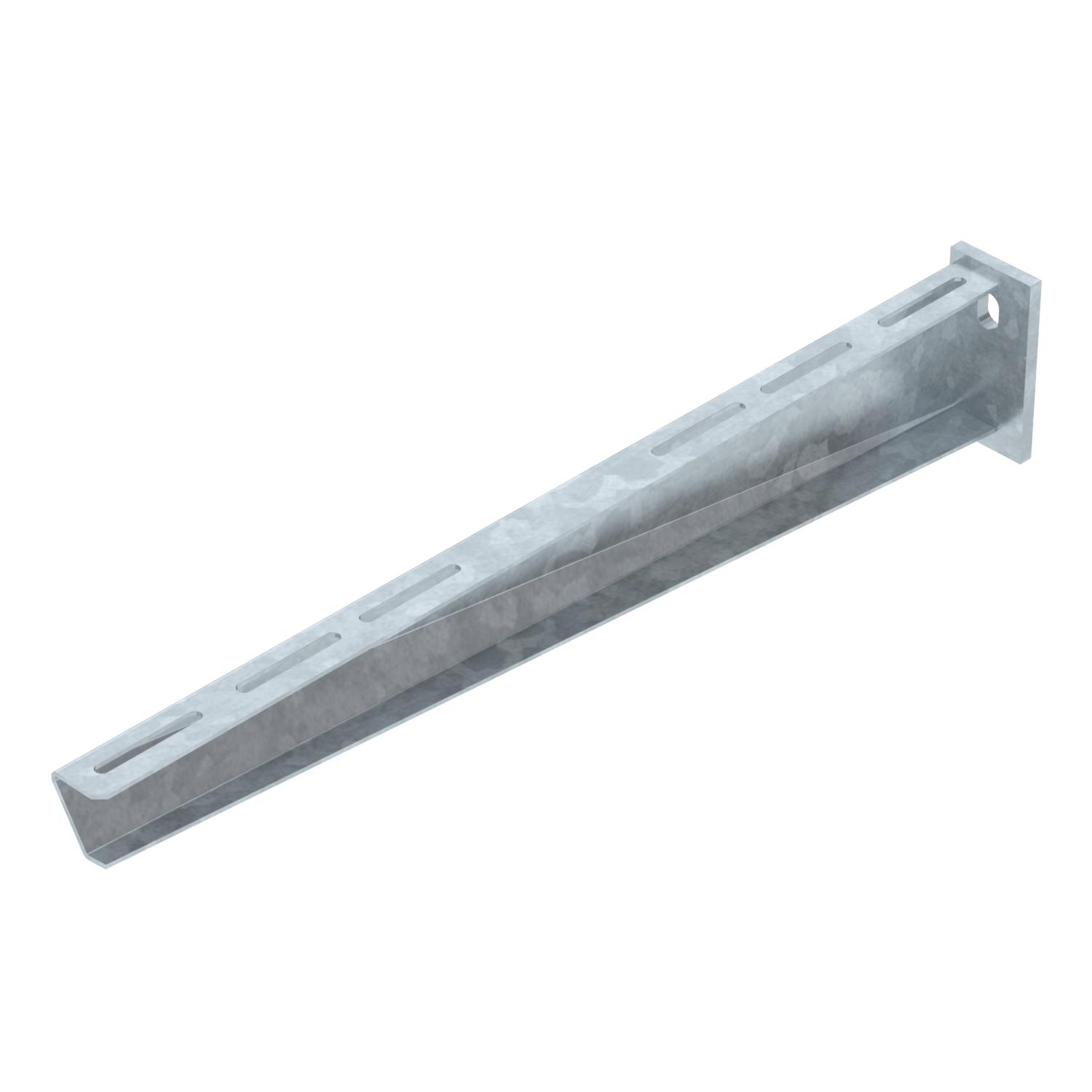

Consola mural AW 30 FT
Ref. 6419844 | EAN 4012196207015
- Descrição do produto
-
Descrição do produtoConsola para médias cargas com cabeça soldada.
-
- Dados técnicos
-
Dados técnicos

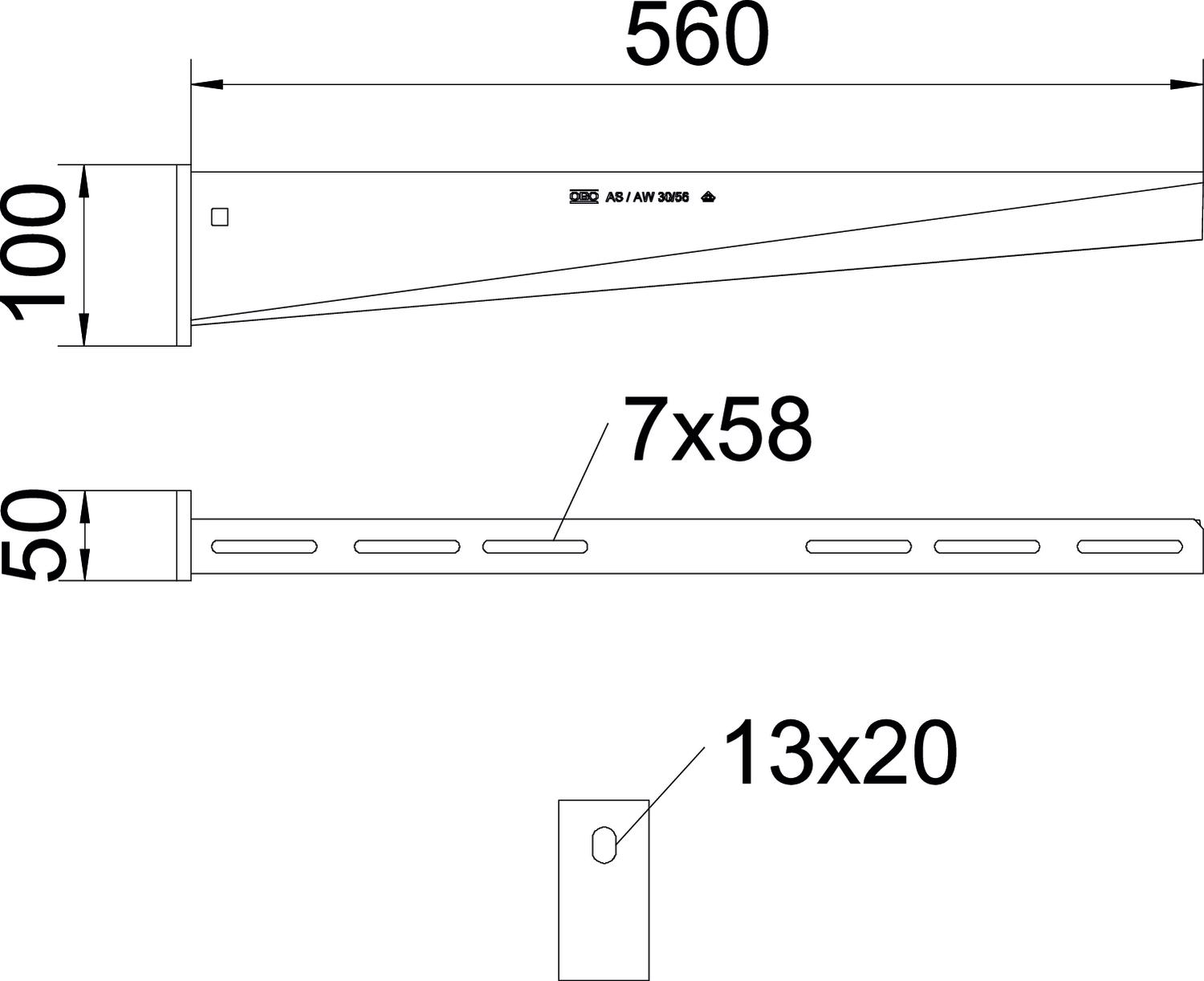

Aço inoxidável, decapado não Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 100 mm Artigo EPD sim Comprimento 50 mm Conexiune la ecran date 13 mm Cor zinco Dimensão B560mm F em kN 3 kN Funktionsgaranti não Largura 560 mm Material Aço Medida A 50 mm Medida B 560 mm Medida H 100 mm Superfície Galvanizado por imersão a quente após maquinação Versão Consola para parede e suporte Dados técnicos
Diagrama de cargas da consola AW 30
-
Deflexão da ponta da consola com a carga máxima admissível das consolas
-
Carga permitida da consola em kN, sem carga humana
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
