Consola mural AW 30 A2
Ref. 6442838 | EAN 4012196209057
- Descrição do produto
-

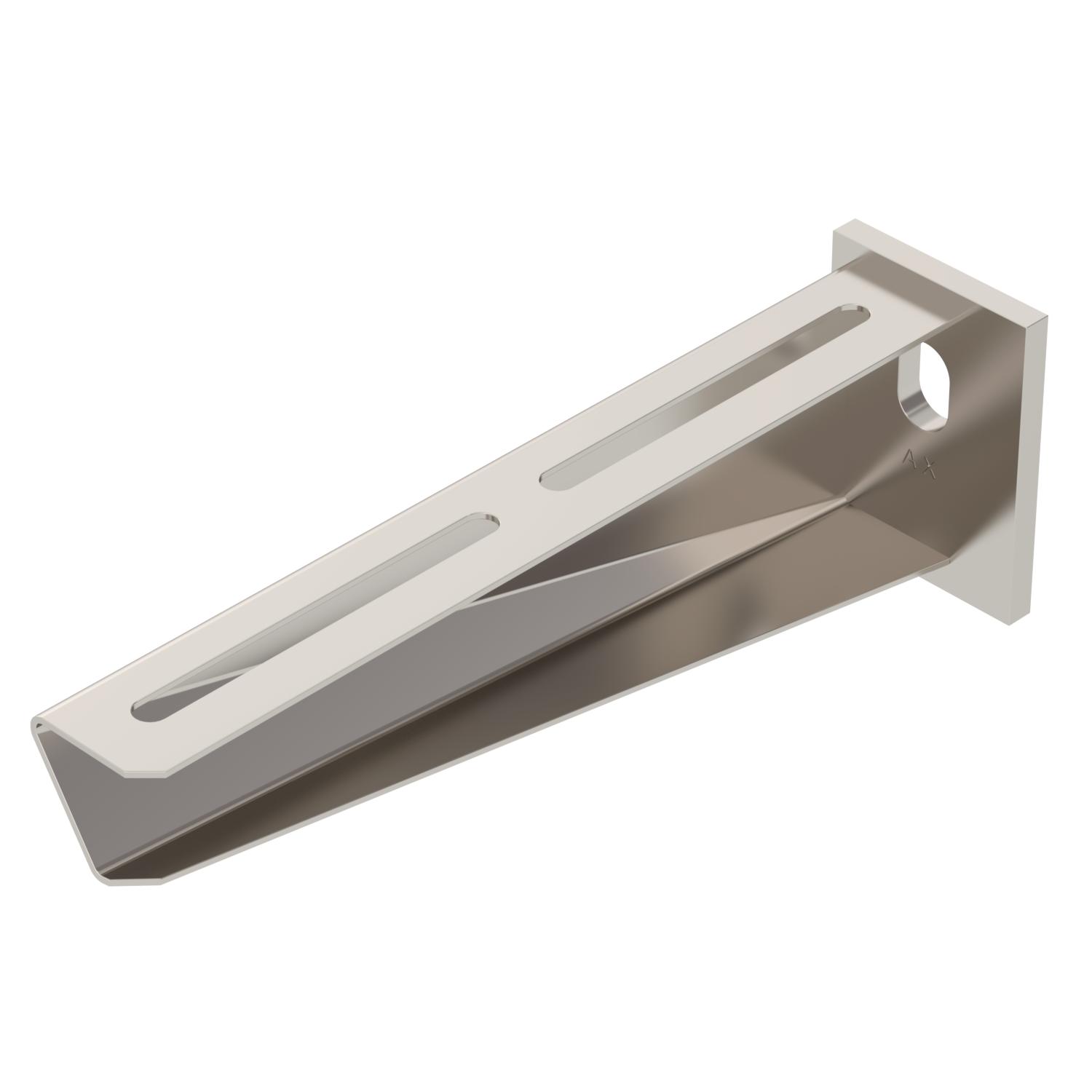

Descrição do produtoConsola para médias cargas com cabeça soldada.
-
- Dados técnicos
-
Dados técnicos

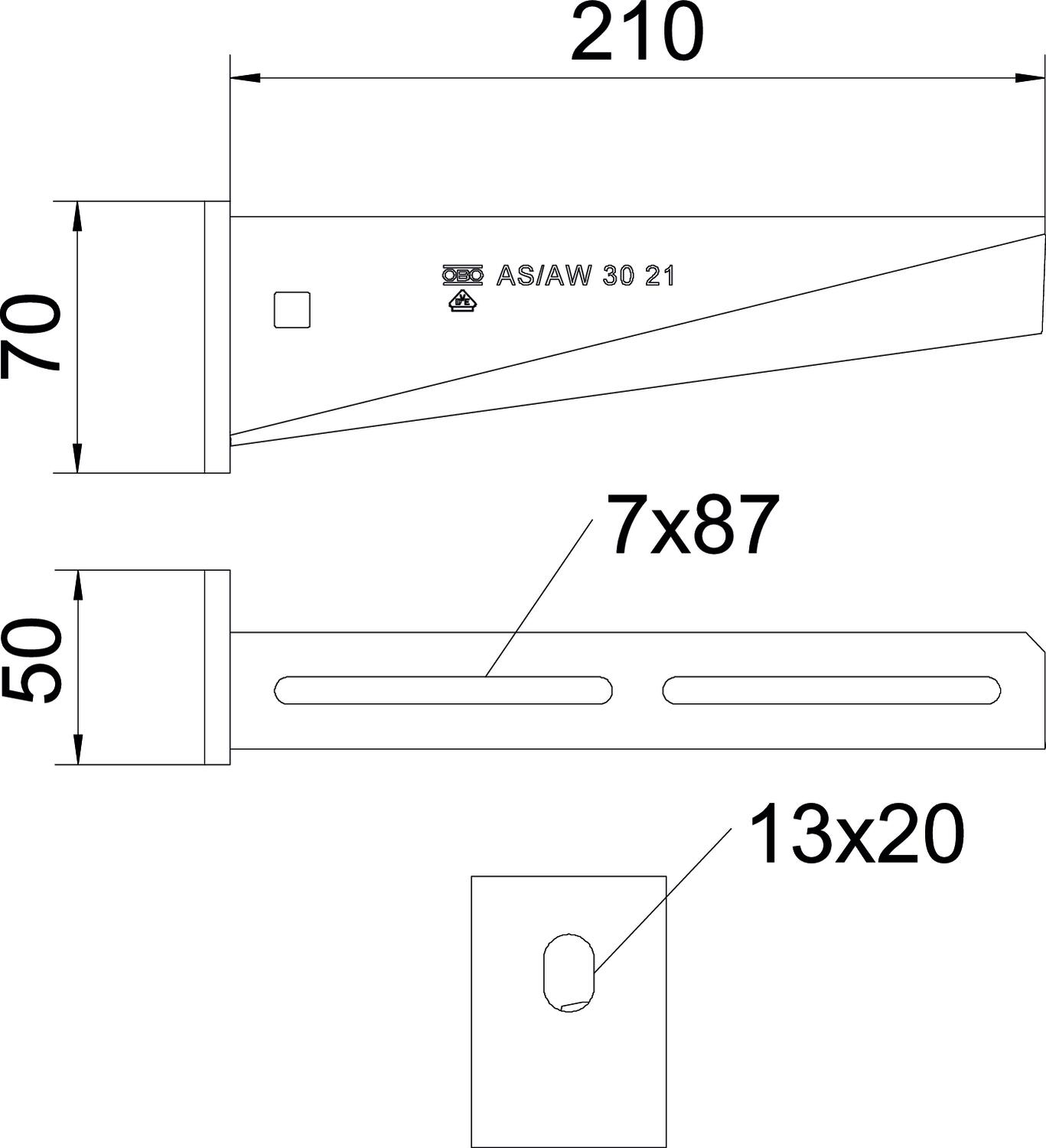

Aço inoxidável, decapado sim Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 70 mm Comprimento 50 mm Conexiune la ecran date 13 mm Cor aço inoxidável Dimensão B210mm F em kN 3 kN Funktionsgaranti não Largura 210 mm Material Aço inoxidável, livre de ferrugem 1.4301 Medida A 50 mm Medida B 210 mm Medida H 70 mm Superfície brilhante, pós-tratamento Versão Consola para parede e suporte Dados técnicos
Diagrama de cargas da consola AW 30
-
Deflexão da ponta da consola com a carga máxima admissível das consolas
-
Carga permitida da consola em kN, sem carga humana
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada A2
FRSB 6x12 A2 6406138 100 Unidade - Downloads
-
