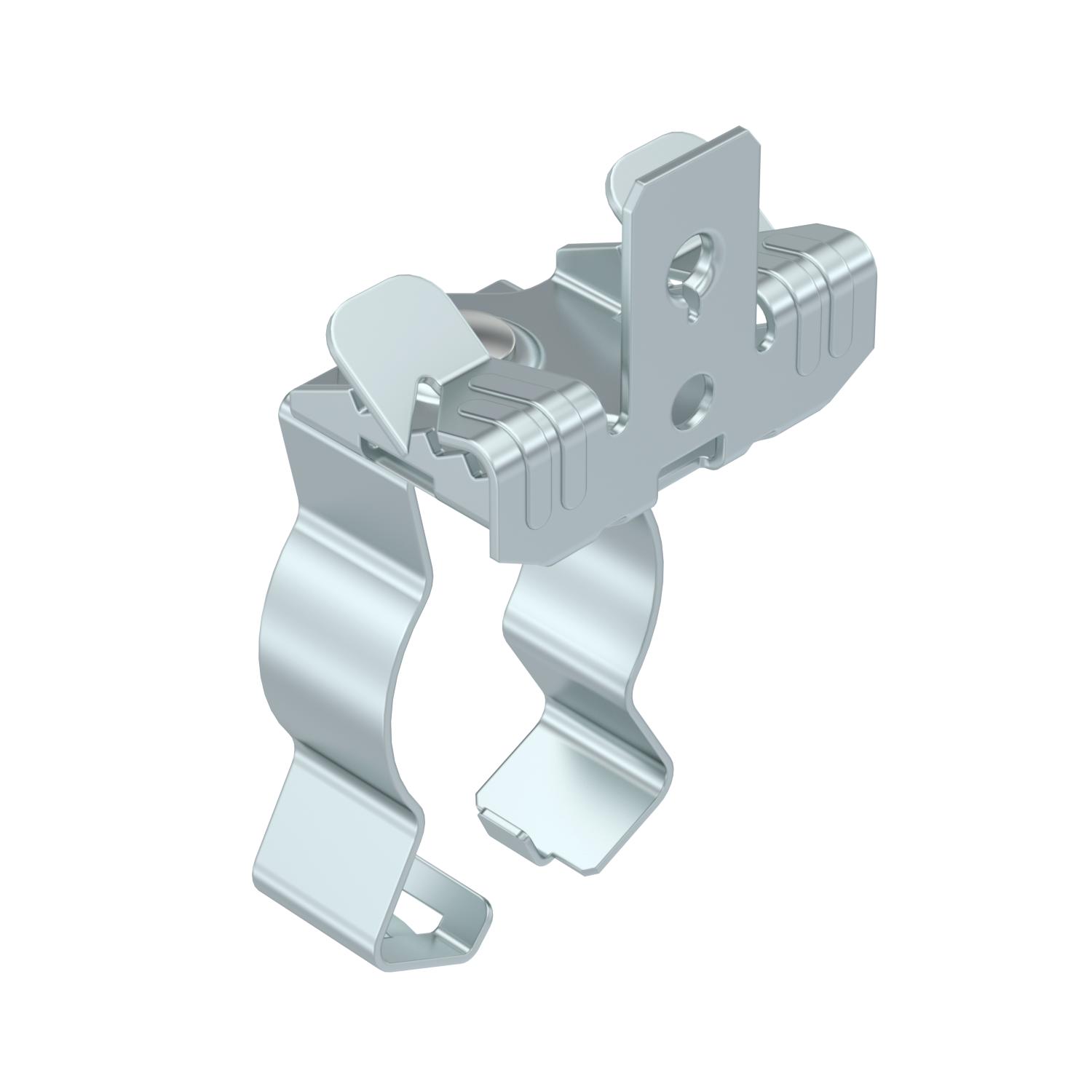

Clip de suspensão, com encaixe de tubo inferior

Ref. / Tipo

Comprimento

Largura	45 mm

Altura

Diâmetro do cabo/tubo mín.

Diâmetro do cabo/tubo máx.

Medida L

Espessura do flange F mín.

Espessura do flange F máx.

Descrição do produto

Descrição do produto

Clip de suspensão para montar tubos. Encaixe de tubo fechado inferior. Fixação a vigas de aço por martelagem.

Dados técnicos

Espessura do flange F máx.	7 mm
Espessura do flange F mín.	3 mm
Largura	45 mm
Material	Aço
Medida L	90 mm
Superfície	Lamela de zinco
Tipo de fixação	apertar
Tipo de ligação do componente	Cabo/Tubo

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Diâmetro do cabo/tubo mín.	Diâmetro do cabo/tubo máx.	Medida L	Espessura do flange F mín.	Espessura do flange F máx.	Ref.	Quantidade	Qte. minima fornec.
SCVPC 3-7 D25	81 mm	45 mm	37 mm	20 mm	25 mm	80 mm	3 mm	7 mm	1488621	Unidade	50 Unidade
SCVPC 3-7 D32	90 mm	45 mm	37 mm	30 mm	32 mm	90 mm	3 mm	7 mm	1488623	Unidade	50 Unidade
SCVPC 3-7 D40	103 mm	45 mm	37 mm	36 mm	40 mm	100 mm	3 mm	7 mm	1488625	Unidade	50 Unidade
SCVPC 7-13 D25	89 mm	45 mm	37 mm	20 mm	25 mm	87 mm	7 mm	13 mm	1488629	Unidade	50 Unidade
SCVPC 7-13 D32	97 mm	45 mm	37 mm	30 mm	32 mm	97 mm	7 mm	13 mm	1488631	Unidade	50 Unidade
SCVPC 7-13 D40	110 mm	45 mm	37 mm	36 mm	40 mm	107 mm	7 mm	13 mm	1488633	Unidade	50 Unidade
SCVPC 14-20 D25	92 mm	45 mm	36 mm	20 mm	25 mm	90 mm	14 mm	20 mm	1488637	Unidade	50 Unidade
SCVPC 14-20 D32	100 mm	45 mm	36 mm	30 mm	32 mm	100 mm	14 mm	20 mm	1488639	Unidade	50 Unidade
SCVPC 14-20 D40	113 mm	45 mm	36 mm	36 mm	40 mm	110 mm	14 mm	20 mm	1488641	Unidade	50 Unidade

Downloads

Ficha técnica SCVPC 3-7 D32 / 1488623 , 0.18MB , pdf

Declaração de conformidade UE SCVPC 3-7 D32 / 1488623 , 0.13MB , pdf
