Caminho de cabos tipo escada para grandes vãos WKLG 110 A4 6000 | 600 | 2 | não

Caminho de cabos tipo escada para grandes vãos WKLG 110 A4

Ref. 6311233 | EAN 4012195403142

Ref. / Tipo

Comprimento	6000 mm

Largura

Espessura da travessa	2 mm

Funktionsgaranti	não

Descrição do produto

Descrição do produto

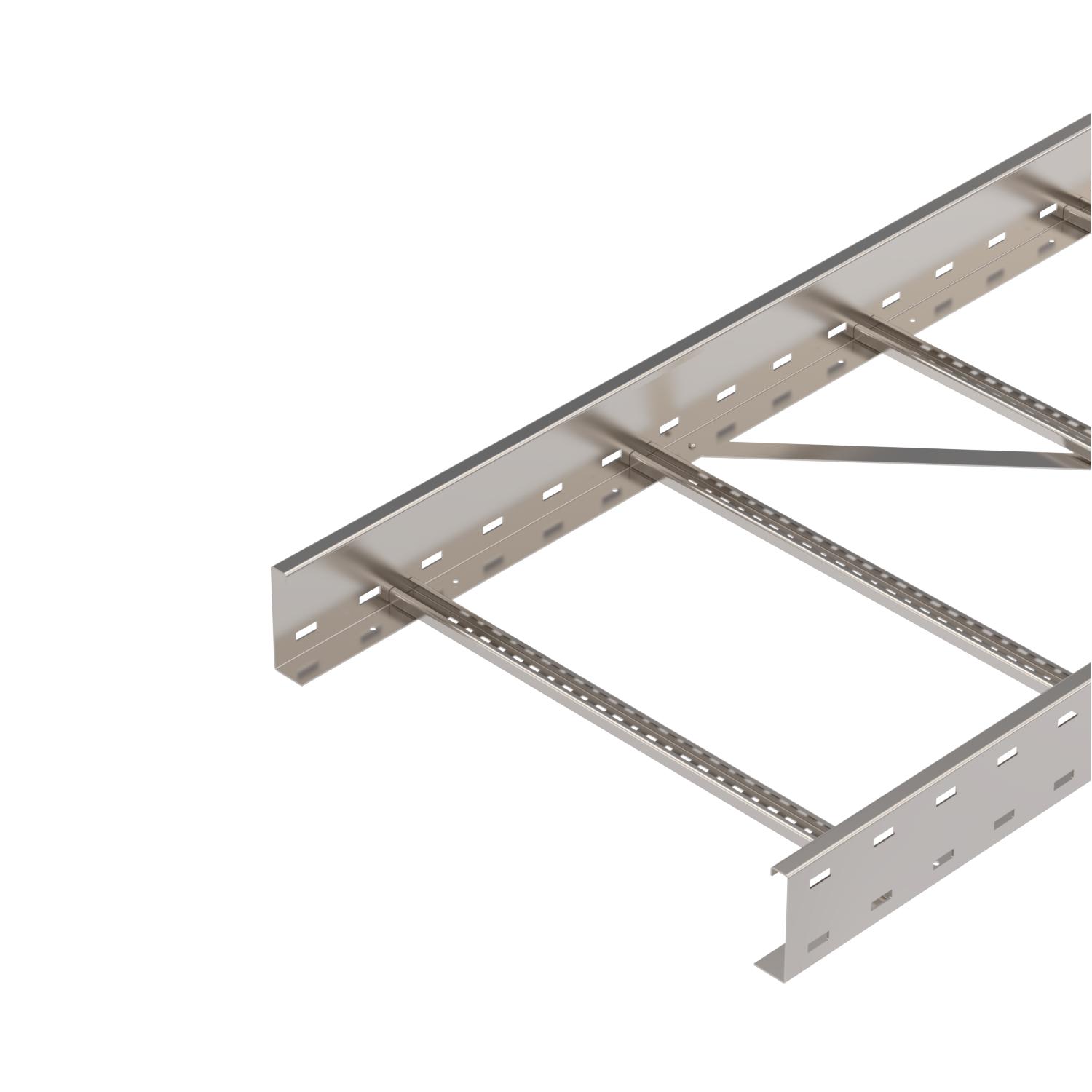

Caminhos de cabos tipo escada, para grandes vãos com perfuração lateral com 110 mm de altura lateral. Fixação de cabos e condutas com abraçadeira BSS tipo 2056.

Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	110 mm
Comprimento	6000 mm
Cor	aço inoxidável

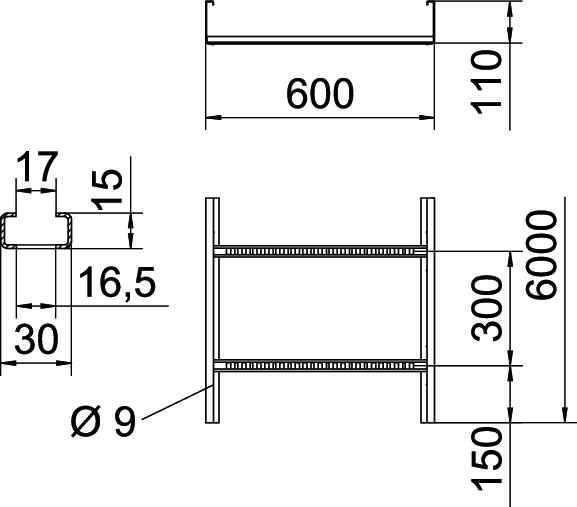

Dimensão	110 x 600
Dimensão	110x600x6000
Dimensão de ranhura degrau	17,00
Distância de apoio de 3,0m	2,3 kN/m
Distância de apoio de 3,5m	1,9 kN/m
Distância de apoio de 4,0m	1,6 kN/m
Distância de apoio de 4,5m	1,33 kN/m
Distância de apoio de 5,0m	1,1 kN/m
Distância de apoio de 6,0m	0,8 kN/m
Distância de apoio de 7,0m	0,4 kN/m

Espessura da travessa	2 mm
Funktionsgaranti	não
Largura	600 mm
Material	Aço inoxidável 1.4571
Medida B	600 mm
Medida L	6000 mm
Pegada de CO2 (GWP) do berço ao portão	33,1793 kg CO2e / 1 Metro
Perfuração lateral	sim
Secção transversal útil	566 cm²
Secção transversal útil	56600 mm²
Superfície	brilhante, pós-tratamento
Versão do perfil lateral	Perfil (aberto)
Versão dos degraus	Perfil perfurado
Versão para grandes cargas	sim

Dados técnicos

Diagrama de cargas do caminho de cabos tipo escada para grandes vãos tipo WKLG 110.

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura da travessa	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
WKLG 1120 A4	6000 mm	200 mm	2 mm	não	6311225	m	6 m
WKLG 1130 A4	6000 mm	300 mm	2 mm	não	6311227	m	6 m
WKLG 1150 A4	6000 mm	500 mm	2 mm	não	6311231	m	6 m
WKLG 1160 A4	6000 mm	600 mm	2 mm	não	6311233	m	6 m
