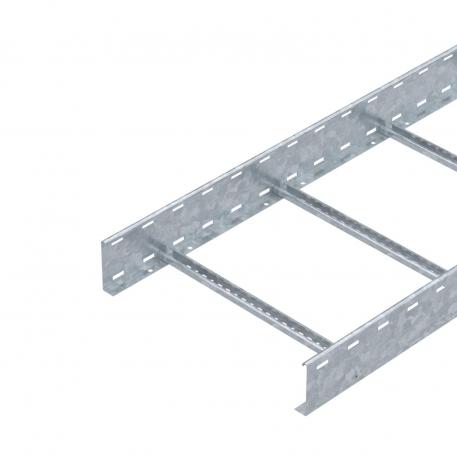

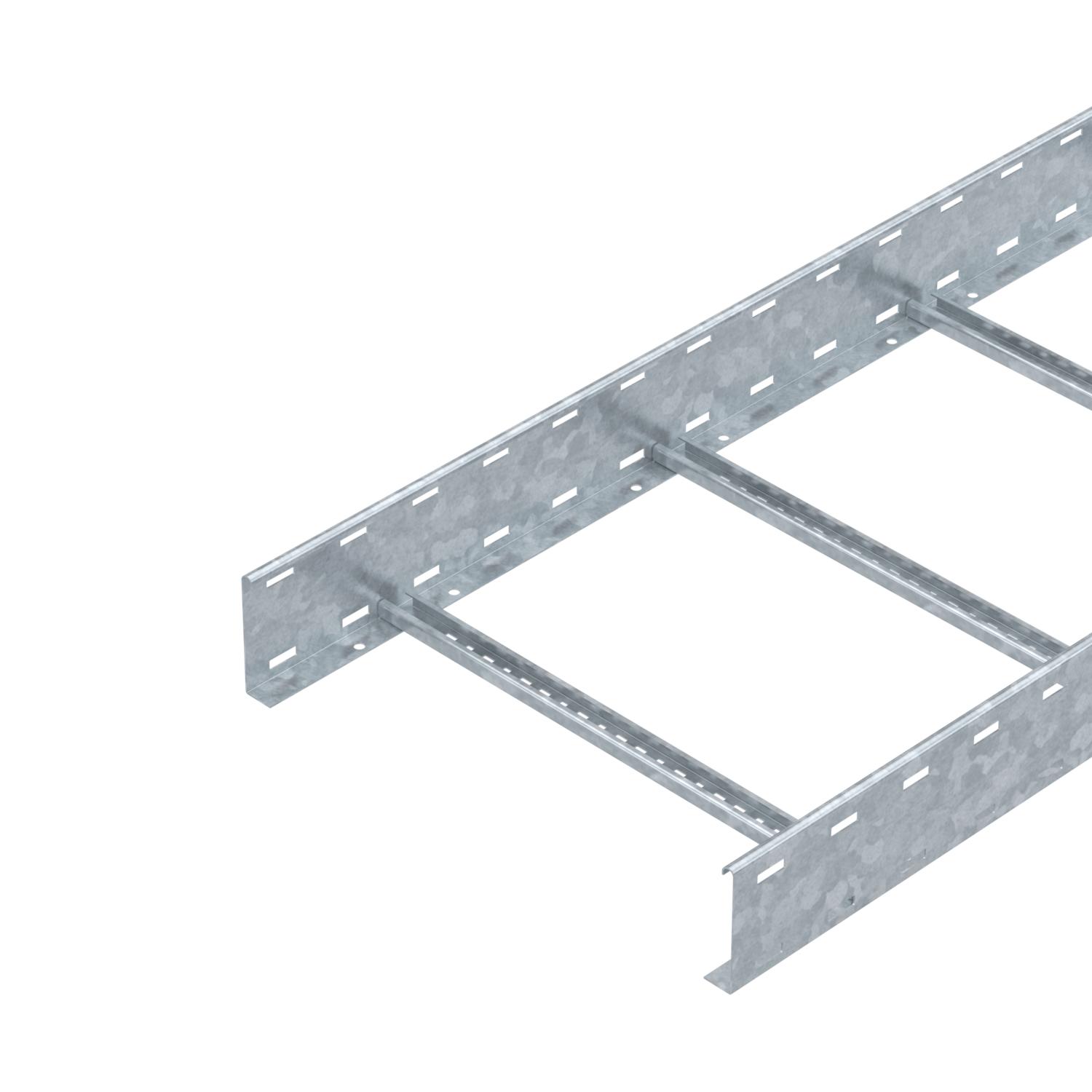

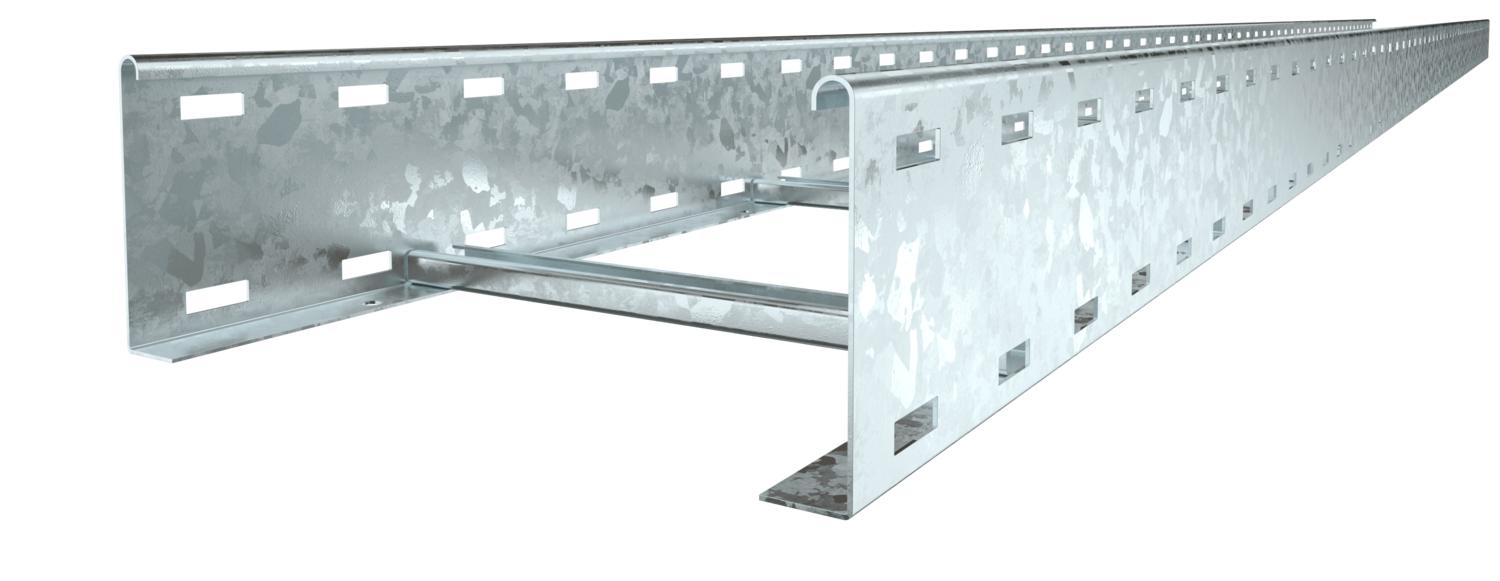

Caminho de cabos tipo escada LG 110, 6 m VS FT
Ref. 6216474 | EAN 4012195065401
- Descrição do produto
-
Descrição do produtoCaminho de cabos tipo escada com aba perfurada de 110 mm, degraus do perfil C abertos para cima.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
O caminho de cabos tipo escada é fornecido fechado.
Poderá encontrar a abraçadeira BBS adequada, do tipo 2056, no capítulo: Escadas verticais.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Altura 110 mm Comprimento 6000 mm Cor zinco Dimensão 110x500x6000 Dimensão 110x500x6000 Dimensão de ranhura degrau 16,50 Distância de apoio de 2,0m 3,1 kN/m Distância de apoio de 2,5m 2 kN/m Distância de apoio de 3,0m 1,4 kN/m Distância de apoio de 3,5m 0,9 kN/m Distância de apoio de 4,0m 0,65 kN/m Distância de apoio de 4,5m 0,55 kN/m Distância de apoio de 5,0m 0,5 kN/m Distância de apoio de 6,0m 0,15 kN/m Distância entre as travessas 300 mm Espessura da travessa 1,5 mm Fixação do degrau rebite cego Funktionsgaranti não Largura 500 mm Material Aço Medida B 500 mm Pegada de CO2 (GWP) do berço ao portão 10,4488 kg CO2e / 1 Metro Perfuração lateral sim Secção transversal útil 47500 mm² Secção transversal útil 475 cm² Superfície Galvanizado por imersão a quente após maquinação Versão do perfil lateral perfil plano Versão dos degraus Perfil perfurado Versão para grandes cargas não Dados técnicos
Diagrama de cargas do caminho de cabos tipo LG 110 VS
-
Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
-
Distância entre apoios em m
-
Flexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
-
Curva de flexão da travessa conforme distância entre apoios
-
- Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tampa com ferrolho FT
DRL 500 FT 6051448 3 m
União reta FT
LVG 110 FT 6216548 10 Unidade
União articulada FT
LGVG 110 FT 6216653 10 Unidade
União multifuncional FT
LMFV 1150 FT 6225778 1 Unidade
Ângulo 90º 110 FT
LB 90 1150 R3 FT 6225150 1 Unidade

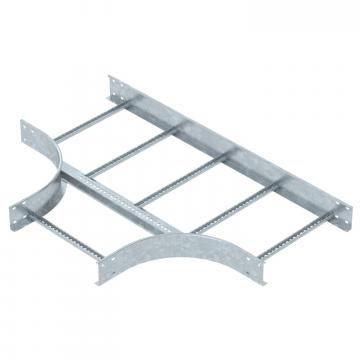

Derivação em T 110 FT
LT 1150 R3 FT 6225318 1 Unidade

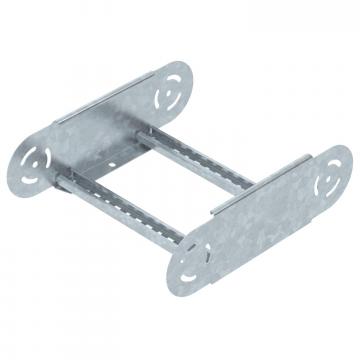

Elemento do ângulo regulável 110 FT
LGBE 1150 FT 6225518 1 Unidade
Separador 85 DD
TSG 85 DD 6062331 3 m
Subida de cabos FT
LAB 50 FT 6220460 1 Unidade - Downloads
-
