Caminho de cabos tipo escada LCIS 60, 3 m C30 FT 3000 | 300 | 1,5 | não

Caminho de cabos tipo escada LCIS 60, 3 m C30 FT

Ref. 6209723 | EAN 4012196431748

Ref. / Tipo	6209723 / LCIS 630 3 FT

Comprimento	3000 mm

Largura	300 mm

Espessura da travessa	1,5 mm

Funktionsgaranti	não

Descrição do produto

Descrição do produto

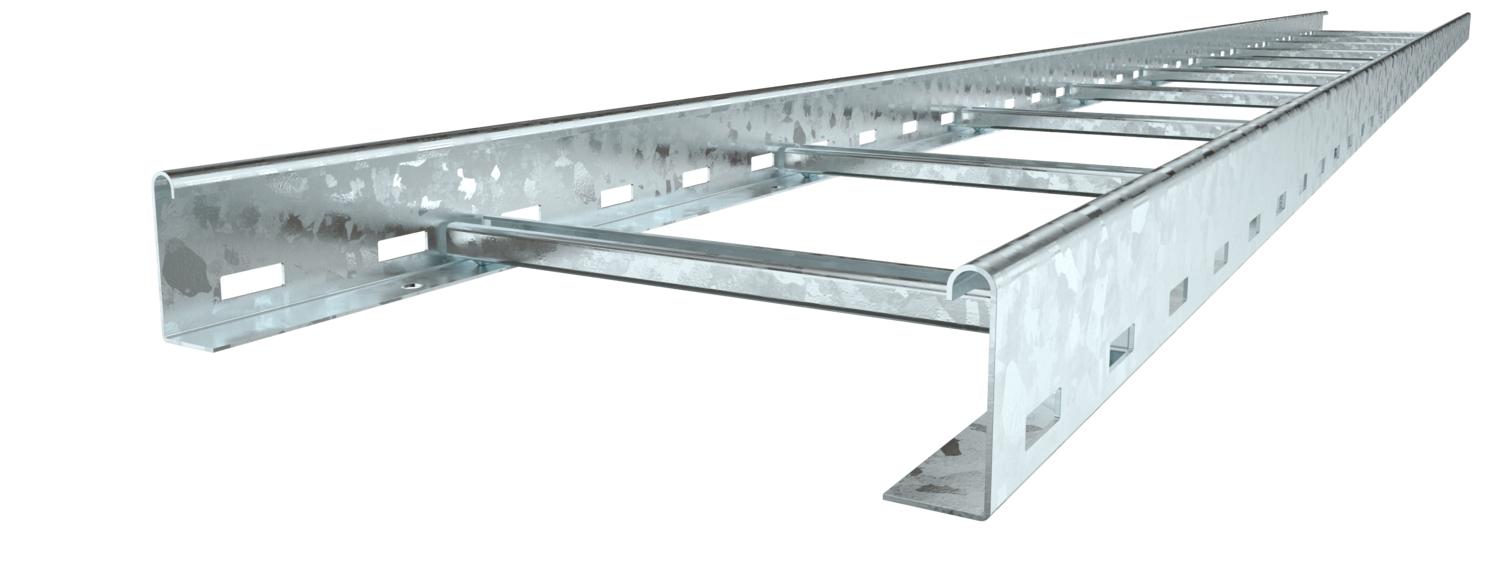

Caminho de cabos tipo escada com altura lateral de 60 mm, degraus em perfil C30 soldados e abertos para cima. Travessa lateral revirada para reforço e como proteção de arestas. A fixação na consola é efetuada com peças de aperto do tipo LKS 40. A dimensão da ranhura do degrau é de 16,5 mm e a abraçadeira BBS adequada é a do tipo BS-H....
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Cor	zinco
Dimensão	60x300x3000
Distância entre as travessas	300 mm
Espessura da travessa	1,5 mm
Fixação do degrau	soldado
Funktionsgaranti	não
Material	Aço

Perfuração lateral	sim
Secção transversal útil	12000 mm²
Secção transversal útil	120 cm²
Superfície	Galvanizado por imersão a quente após maquinação
Versão do perfil lateral	perfil plano
Versão dos degraus	Perfil perfurado
Versão para grandes cargas	não

Dimensões

Altura	60 mm
Comprimento	3000 mm
Dimensão de ranhura degrau	17,00

Largura	300 mm
Medida B	300 mm

Cargas

Distância de apoio de 1,5m	3,3 kN/m
Distância de apoio de 2,0m	2 kN/m
Distância de apoio de 2,5m	1,3 kN/m
Distância de apoio de 3,0m	1 kN/m

Distância de apoio de 3,5m	0,78 kN/m
Distância de apoio de 4,0m	0,4 kN/m
Distância de apoio de 4,5m	0,3 kN/m
Distância de apoio de 5,0m	0,2 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	6,7838 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	6,7838 kg CO2e / 1 Metro

Dados técnicos

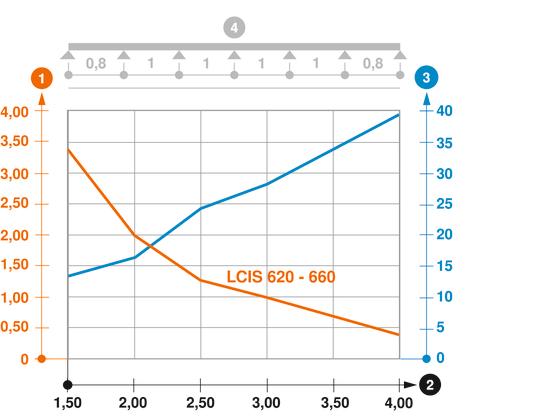

Diagrama de cargas do caminho de cabos tipo LCIS 60

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura da travessa	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
LCIS 630 3 FT	3000 mm	300 mm	1,5 mm	não	6209723	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

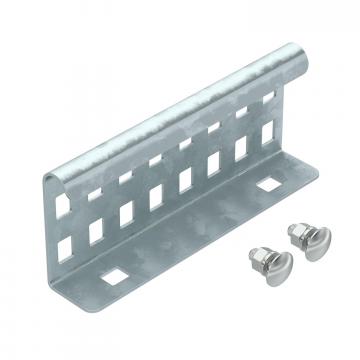

União reta FT	LVG 60 FT	6208843	Unidade	10 Unidade
Proteção de topo 60	SKH 60 OR	6222537	Par	40 Par
Separador 45 DD	TSG 45 DD	6062321	m	3 m
Subida de cabos FT	LAB 30 FT	6220444	Unidade	1 Unidade
