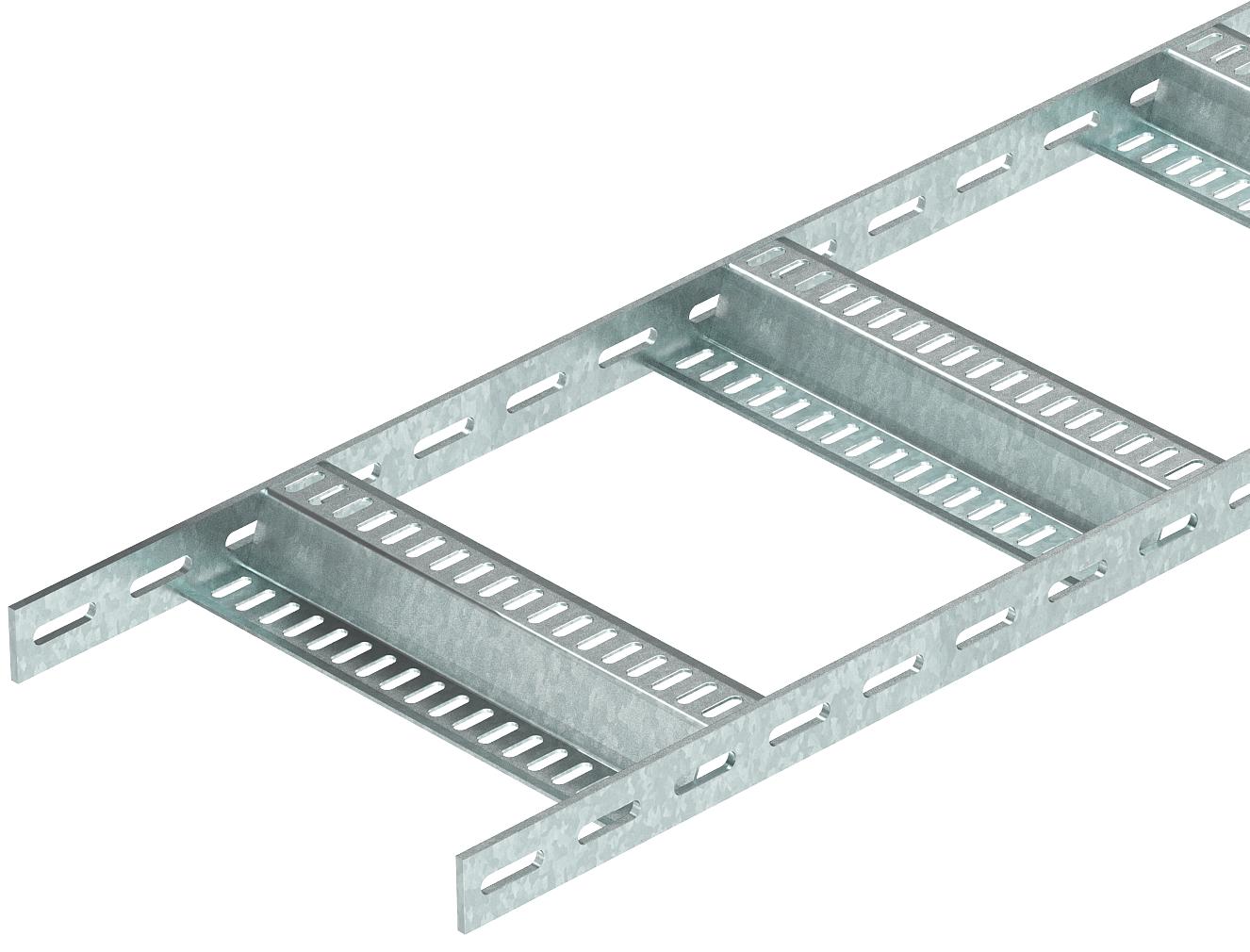

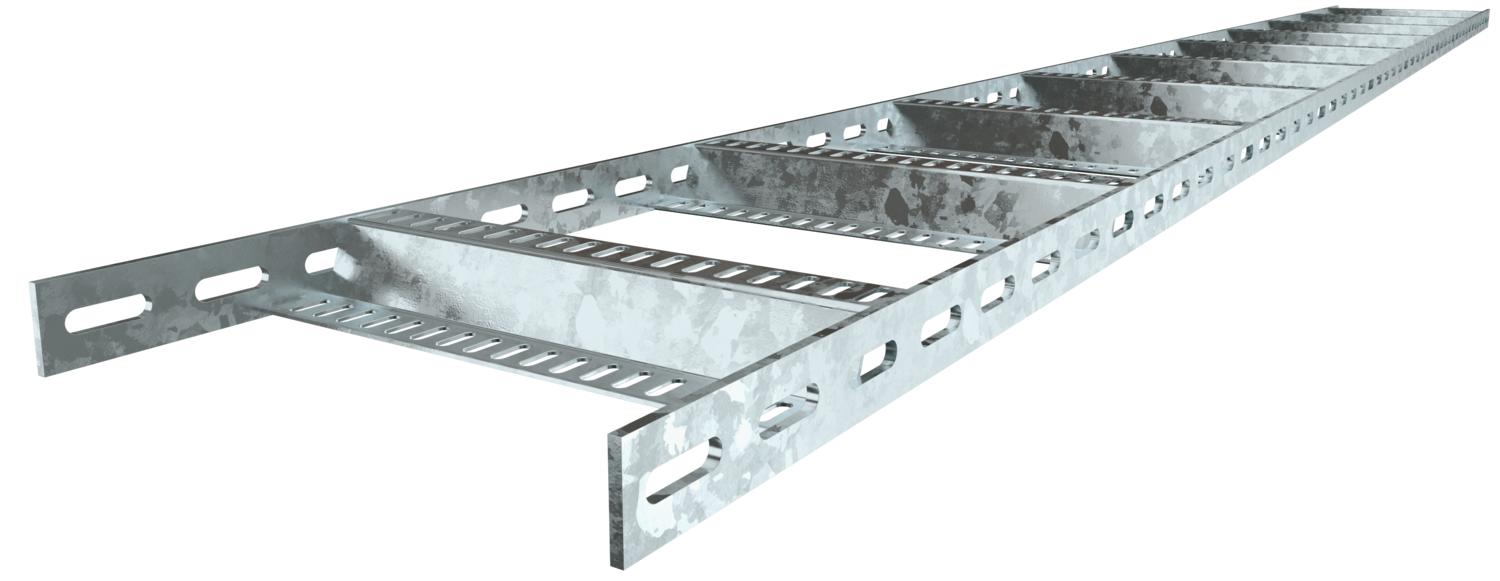

Caminho de cabos tipo escada com degrau Z, standard FT 3000 | 100 | 5 | não

Caminho de cabos tipo escada com degrau Z, standard FT

Ref. 7098132 | EAN 4012195708032

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura da travessa	5 mm

Funktionsgaranti	não

Descrição do produto

Descrição do produto

Caminhos de cabos tipo escada para construção naval, pequenas cargas, com aba perfurada de altura lateral de 40 mm, com degraus em Z soldados e perfurados. Carga verificada de acordo com a IEC em combinação com conector do tipo SLV.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	40 mm
Comprimento	3000 mm
Cor	zinco
Dimensão	40x100
Dimensão	40x110x3000
Distância de apoio de 1,5m	2,8 kN/m
Distância de apoio de 2,0m	1,75 kN/m
Distância de apoio de 2,5m	1 kN/m
Distância de apoio de 3,0m	0,6 kN/m
Distância entre as travessas	300 mm
Espessura da travessa	5 mm

Fixação do degrau	soldado
Funktionsgaranti	não
Largura	100 mm
Material	Aço
Medida B	110 mm
Pegada de CO₂ (GWP) do berço ao portão	7,8314 kg CO₂e / 1 Metro
Perfuração lateral	sim
Superfície	Galvanizado por imersão a quente após maquinação
Versão do perfil lateral	perfil plano
Versão dos degraus	Perfil perfurado
Versão para grandes cargas	não

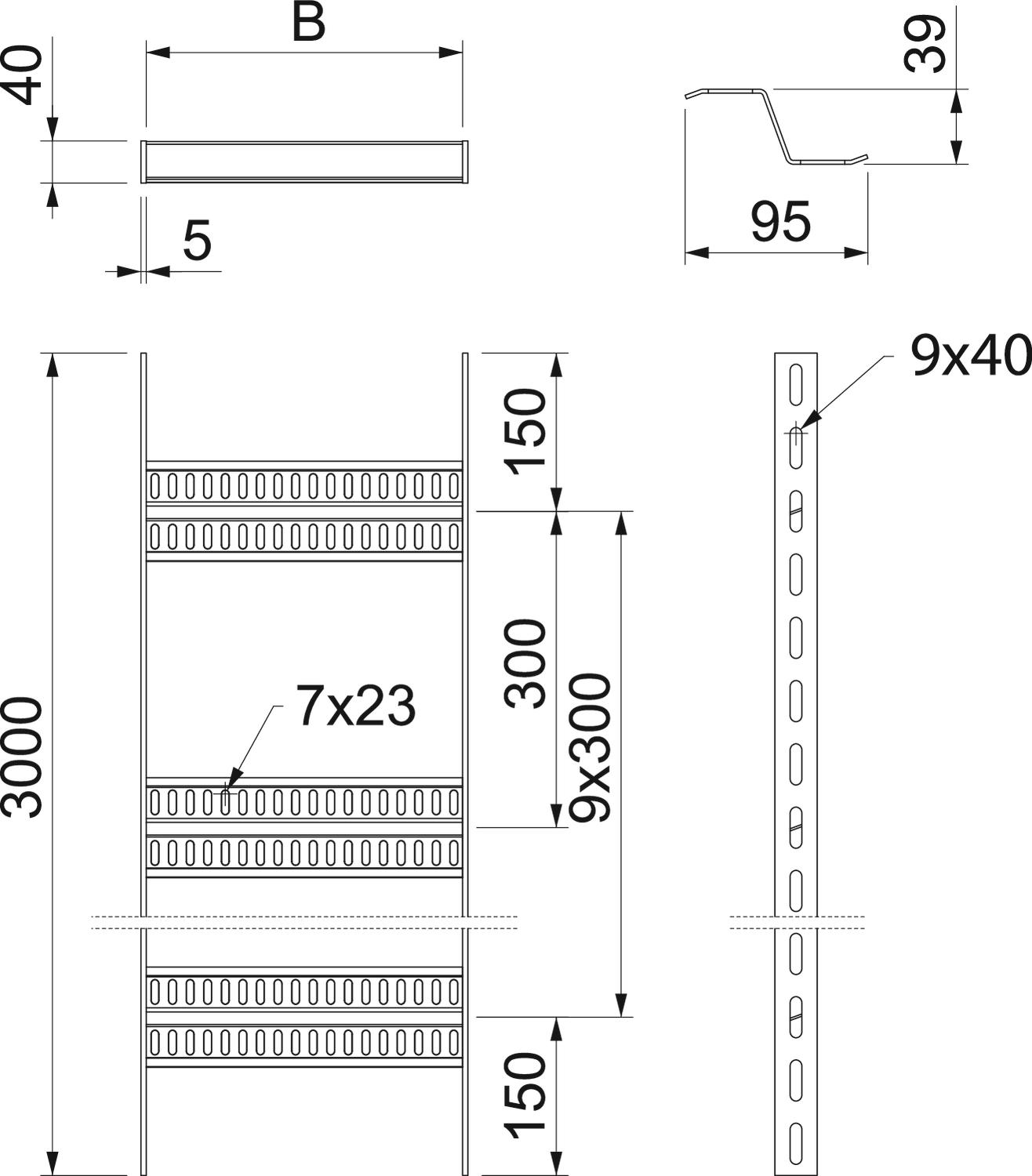

Dados técnicos

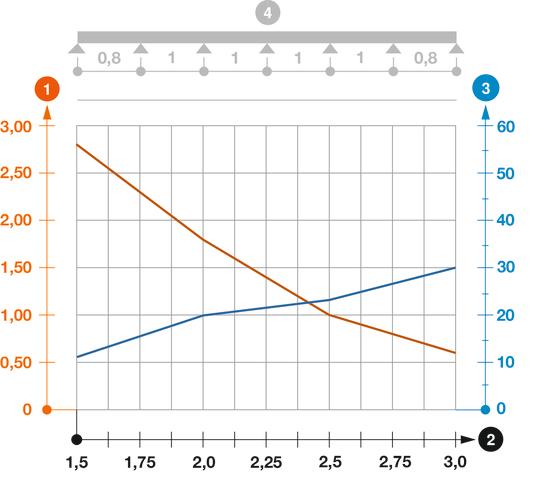

Diagrama de cargas do caminho de cabos tipo SLZ

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios
Esquema de carga no procedimento do teste

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura da travessa	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
SLZ 100 FT	3000 mm	100 mm	5 mm	não	7098132	m	3 m
SLZ 200 FT	3000 mm	200 mm	5 mm	não	7098134	m	3 m
SLZ 300 FT	3000 mm	300 mm	5 mm	não	7098136	m	3 m
SLZ 400 FT	3000 mm	400 mm	5 mm	não	7098138	m	3 m
SLZ 500 FT	3000 mm	500 mm	5 mm	não	7098140	m	3 m
SLZ 600 FT	3000 mm	600 mm	5 mm	não	7098142	m	3 m
