Nota: este produto está descontinuado.

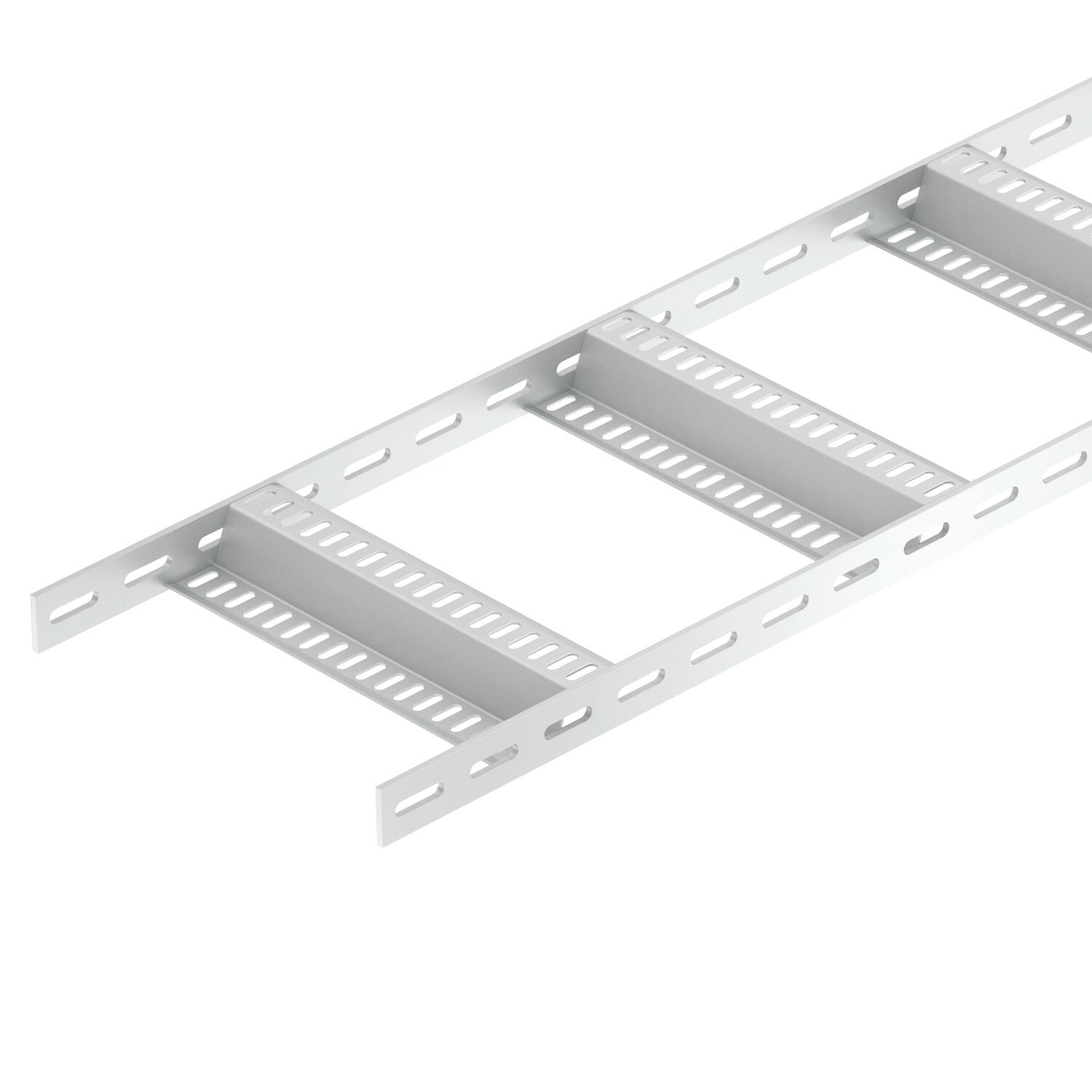

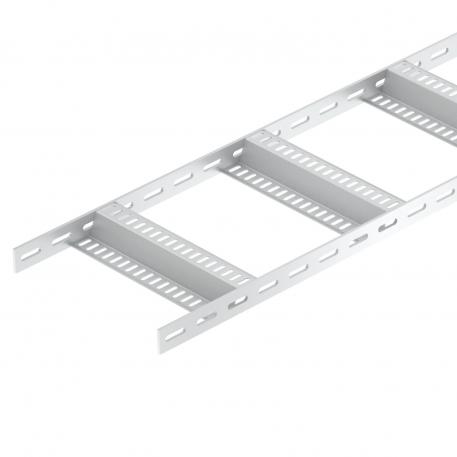

Caminho de cabos tipo escada com degrau Z, standard ALU
Ref. 7099774 | EAN 4012196510061
- Descrição do produto
-
Descrição do produtoCaminhos de cabos para construção naval com aba perfurada de 40 mm, com degraus em Z soldados e perfurados.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Altura 40 mm Comprimento 3000 mm Cor alumínio Dimensão 40x210x3000 Distância de apoio de 1,5m 1,4 kN/m Distância de apoio de 2,0m 0,65 kN/m Distância de apoio de 2,5m 0,35 kN/m Distância de apoio de 3,0m 0,2 kN/m Distância entre as travessas 300 mm Espessura da travessa 5 mm Fixação do degrau soldado Funktionsgaranti não Largura 200 mm Material Alumínio Medida B 210 mm Pegada de CO2 (GWP) do berço ao portão 20,3401 kg CO₂e / 1 Metro Perfuração lateral sim Superfície recartilhado Versão do perfil lateral perfil plano Versão dos degraus Perfil perfurado Versão para grandes cargas não Dados técnicos

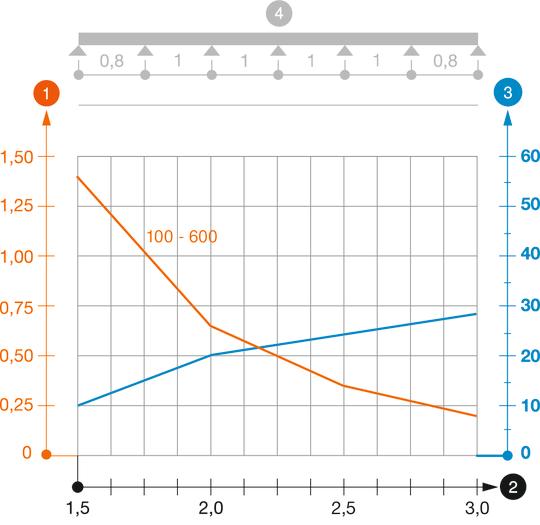

Diagrama de cargas do caminho de cabos tipo SLZ ALU
-
Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
-
Distância entre apoios em m
-
Flexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
-
Curva de flexão da travessa conforme distância entre apoios
-
- Todos os tipos
- Downloads
-
Ficha técnica SLZ 200 ALU / 7099774 , 0.28MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE SLZ 200 ALU / 7099774 , 0.13MB , pdfREACH Declaração de conformidade SLZ 200 ALU / 7099774 , 0.12MB , pdfRoHS Declaração de conformidade SLZ 200 ALU / 7099774 , 0.13MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
