Caminho de cabos tipo escada com degrau Z, leve FT 3000 | 200 | 3 | não

Caminho de cabos tipo escada com degrau Z, leve FT

Ref. 7098006 | EAN 4012195707691

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura da travessa	3 mm

Funktionsgaranti	não

Descrição do produto

Descrição do produto

Caminhos de cabos navais, cargas leves, com aba perfurada de altura lateral de 35 mm, com degraus em Z, soldados e perfurados. Carga verificada de acordo com a IEC em combinação com conector do tipo SLV.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	35 mm
Comprimento	3000 mm
Cor	zinco
Dimensão	35x200
Dimensão	35x206x3000
Distância de apoio de 1,5m	1,5 kN/m
Distância de apoio de 2,0m	0,85 kN/m
Distância de apoio de 2,5m	0,35 kN/m
Distância de apoio de 3,0m	0,25 kN/m
Distância entre as travessas	300 mm
Espessura da travessa	3 mm

Fixação do degrau	soldado
Funktionsgaranti	não
Largura	200 mm
Material	Aço
Medida B	206 mm
Pegada de CO2 (GWP) do berço ao portão	4,5782 kg CO2e / 1 Metro
Perfuração lateral	sim
Superfície	Galvanizado por imersão a quente após maquinação
Versão do perfil lateral	perfil plano
Versão dos degraus	Perfil perfurado
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos tipo SLZ L

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios
Esquema de carga no procedimento do teste

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura da travessa	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
SLZ L 100 FT	3000 mm	100 mm	3 mm	não	7098002	m	3 m
SLZ L 200 FT	3000 mm	200 mm	3 mm	não	7098006	m	3 m
SLZ L 300 FT	3000 mm	300 mm	3 mm	não	7098008	m	3 m
SLZ L 400 FT	3000 mm	400 mm	3 mm	não	7098010	m	3 m
SLZ L 500 FT	3000 mm	500 mm	3 mm	não	7098012	m	3 m

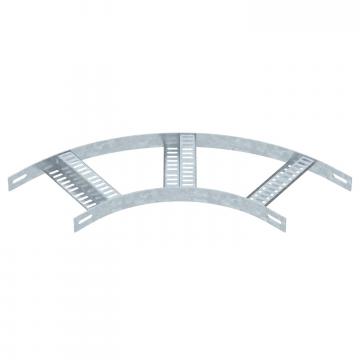

Acessórios
