Caminho de cabos SKS-Magic® 60 FS 3050 | 100 | 60 | 1,5 | não | zinco | Aço | galvanizado pelo método Sendzimir

Caminho de cabos SKS-Magic® 60 FS

Ref. 6059456 | EAN 4012195832485

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	60 mm

Espessura das chapas	1,5 mm

Funktionsgaranti	não

Cor	zinco

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.

Caminho de cabos com largura de 200 mm com perfuração de 30%, de acordo com a diretriz VdS 2092, adequado para uso em sistemas de aspersão.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

A ligação equipotencial continua é garantida sem componentes adicionais.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Com tampa	não
Cor	zinco
Dimensão	60x100x3050
Espessura das chapas	1,5 mm
Funktionsgaranti	não
Instalação no pavimento	sim
Material	Aço

Perfuração lateral	sim
Proteção antifogo	Aplicação coberturas anti-incêndio
Representação de orifícios NATO	não
Secção transversal útil	58 cm²
Secção transversal útil	5800 mm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

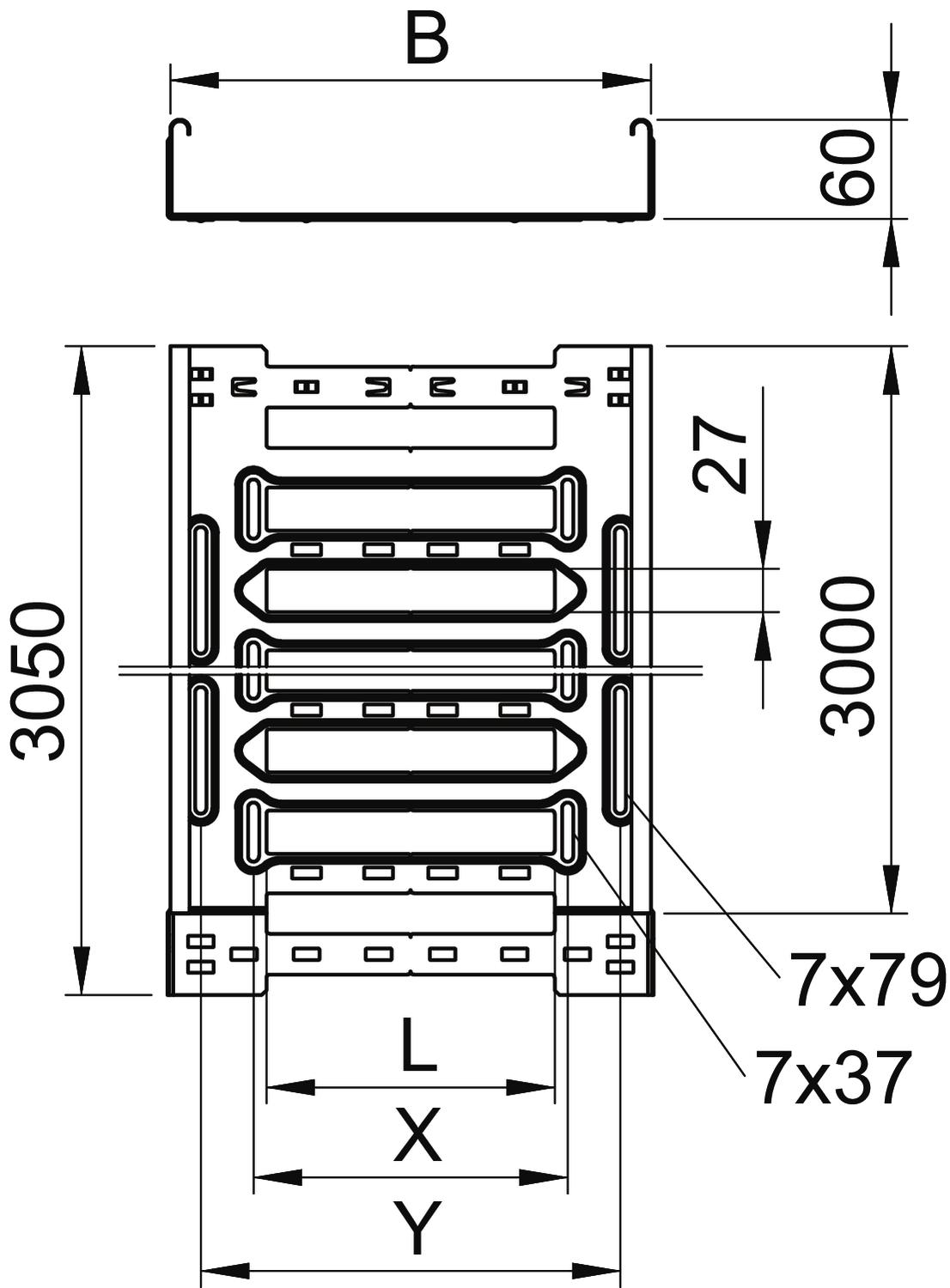

Dimensões

Altura	60 mm
Comprimento	3050 mm
Largura	100 mm

Medida B	100 mm
Medida L	30 mm
Medida y	62 mm

Cargas

Classe de carga NEMA	8B
Distância de apoio de 1,5m	3 kN/m
Distância de apoio de 2,0m	2,25 kN/m

Distância de apoio de 2,5m	1,58 kN/m
Distância de apoio de 3,0m	1 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	6,601 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	6,601 kg CO2e / 1 Metro

Dados técnicos

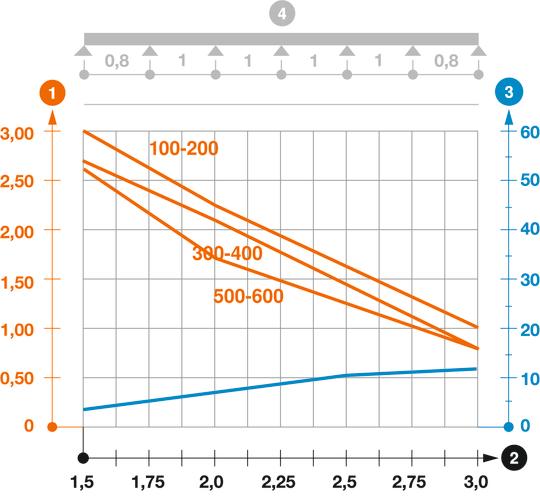

Diagrama de cargas do caminho de cabos do tipo SKSM 60

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKSM 610 FS	3050 mm	100 mm	60 mm	1,5 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059456	m	3 m
SKSM 620 FS	3050 mm	200 mm	60 mm	1,5 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059460	m	3 m

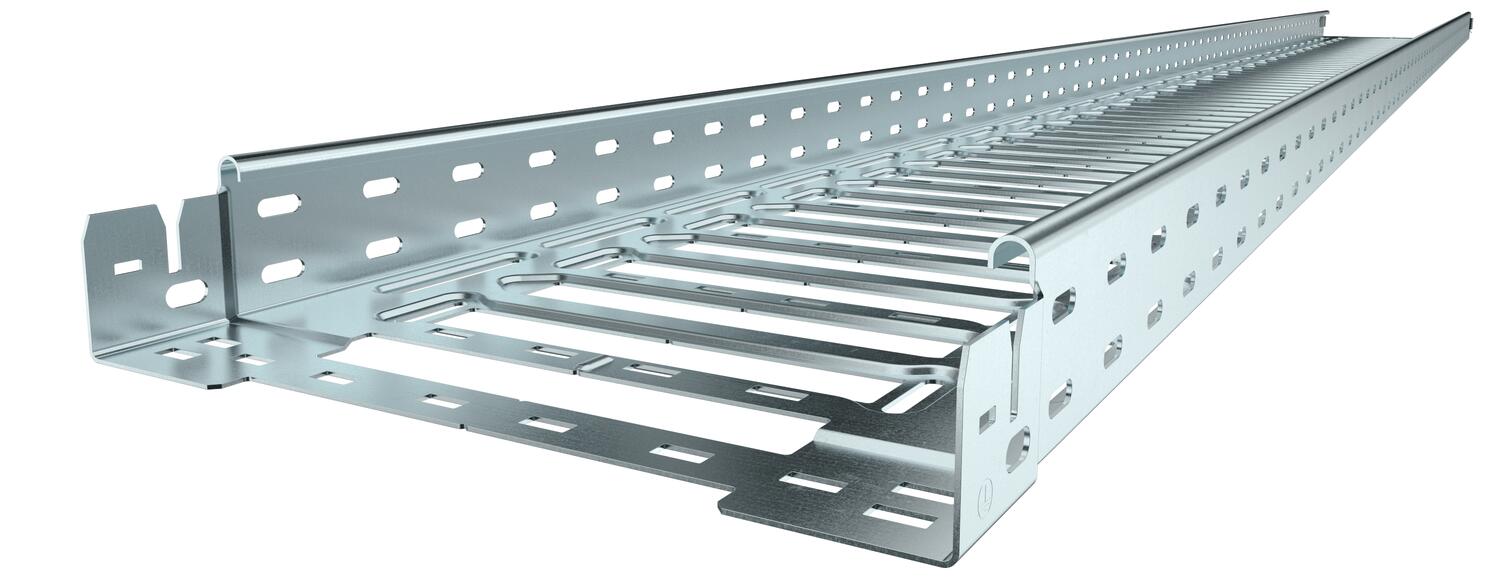

SKSM 630 FS	3050 mm	300 mm	60 mm	1,5 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059462	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

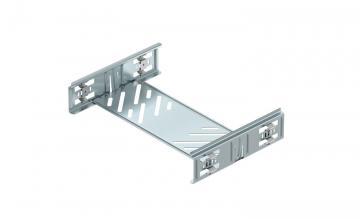

Conjunto de união rápida Magic® FS	KTSMV 610 FS	6068914	Unidade	1 Unidade

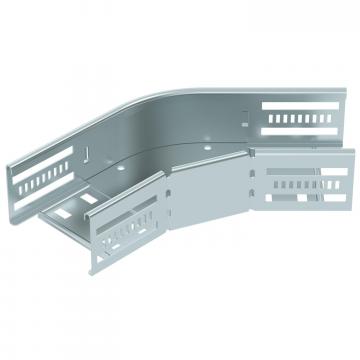

Ângulo 45° 60 FS	RB 45 610 FS	6036100	Unidade	1 Unidade
Ângulo 90° 60 FS	RB 90 610 FS	6036560	Unidade	1 Unidade

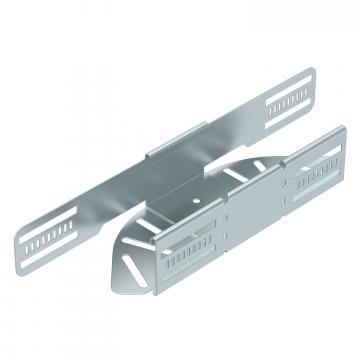

Ângulo ajustável em ângulo 60 FS	RB W 610 FS	6037100	Unidade	1 Unidade

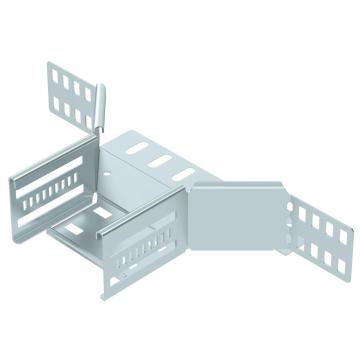

Derivação simples 60 FS	RAA 610 FS	6042111	Unidade	1 Unidade

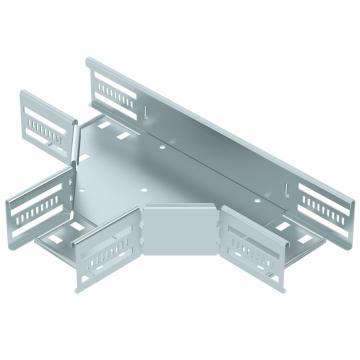

Derivação em T 60 FS	RT 610 FS	6038100	Unidade	1 Unidade

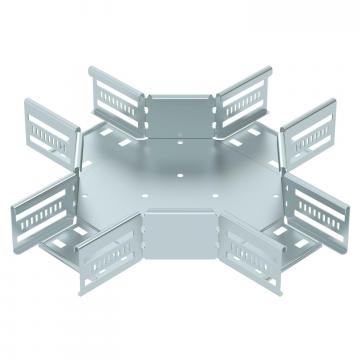

Cruzeta 60 FS	RK 610 FS	7027311	Unidade	1 Unidade

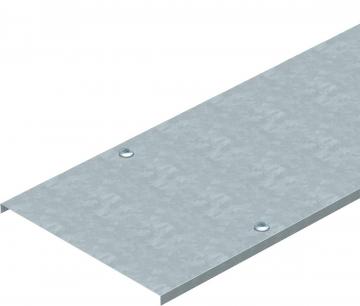

Tampa com ferrolho FS	DRL 100 FS	6052096	m	3 m

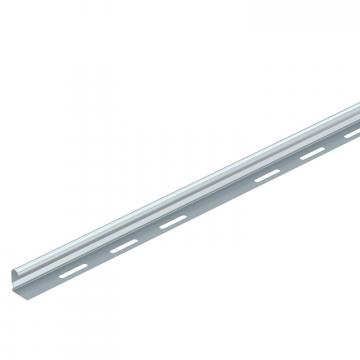

Separador 60 FS	TSG 60 FS	6062068	m	3 m

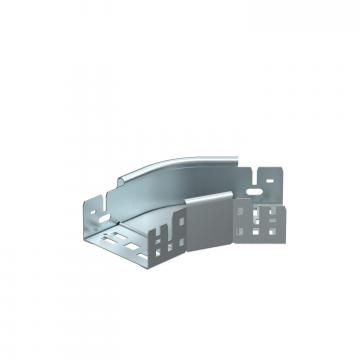

Ângulo 45º Magic 60 FS	RBM 45 610 FS	6041040	Unidade	1 Unidade

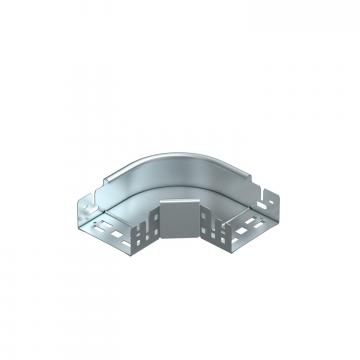

Ângulo 90º Magic 60 FS	RBM 90 610 FS	6041130	Unidade	1 Unidade
Ângulo variável Magic 60 FS	RBMV 610 FS	6040480	Unidade	1 Unidade
