Caminho de cabos SKS-Magic® 110 FT 3050 | 400 | 110 | 1,5 | não | zinco | Aço | Galvanizado por imersão a quente após maquinação

Caminho de cabos SKS-Magic® 110 FT

Ref. 6059639 | EAN 4012195829676

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	110 mm

Espessura das chapas	1,5 mm

Funktionsgaranti	não

Cor	zinco

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.

A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.

A ligação equipotencial continua é garantida sem componentes adicionais.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Aplicação sistema de pulverizadores	sim
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Com tampa	não
Cor	zinco
Dimensão	110x400x3050
Espessura das chapas	1,5 mm
Funktionsgaranti	não
Instalação no pavimento	sim

Material	Aço
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	43800 mm²
Secção transversal útil	438 cm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dimensões

Altura	110 mm
Comprimento	3050 mm
Largura	400 mm
Medida B	400 mm

Medida L	280 mm
Medida x	296 mm
Medida y	362 mm

Cargas

Distância de apoio de 1,5m	3 kN/m
Distância de apoio de 2,0m	2,5 kN/m
Distância de apoio de 2,5m	2 kN/m

Distância de apoio de 3,0m	1,5 kN/m
Distância de apoio de 3,5m	1 kN/m
Distância de apoio de 4,0m	0,5 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	16,2804 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	16,2804 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo SKSM 110

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKSM 110 FT	3050 mm	100 mm	110 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059631	m	3 m
SKSM 115 FT	3050 mm	150 mm	110 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059633	m	3 m
SKSM 120 FT	3050 mm	200 mm	110 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059635	m	3 m
SKSM 130 FT	3050 mm	300 mm	110 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059637	m	3 m
SKSM 140 FT	3050 mm	400 mm	110 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059639	m	3 m
SKSM 150 FT	3050 mm	500 mm	110 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059641	m	3 m
SKSM 160 FT	3050 mm	600 mm	110 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059643	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

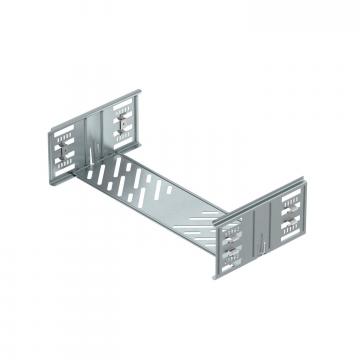

Conjunto de união rápida Magic DD	KTSMV 140 DD	6069120	Unidade	1 Unidade
Ângulo 45º 110 FT	RB 45 140 FT	6036336	Unidade	1 Unidade
Ângulo 90º 110 FT	RB 90 140 FT	6036838	Unidade	1 Unidade
Ângulo ajustável 110 FT	RB W 140 FT	6037328	Unidade	1 Unidade
Derivação simples 110 FT	RAA 140 FT	6042259	Unidade	1 Unidade
Derivação em T 110 FT	RT 140 FT	6038328	Unidade	1 Unidade
Cruzeta 110 FT	RK 140 FT	7027457	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 400 DD	6052715	m	3 m
Separador 110 DD	TSG 110 DD	6062335	m	3 m

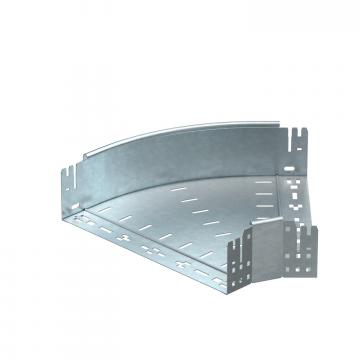

Ângulo 45º Magic 110 FT	RBM 45 140 FT	6041786	Unidade	1 Unidade

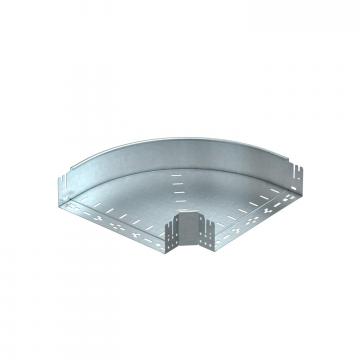

Ângulo 90º Magic 110 FT	RBM 90 140 FT	6041866	Unidade	1 Unidade
