Caminho de cabos RKS-Magic® 60 FS 3050 | 600 | 60 | 0,9 | não | zinco | Aço | galvanizado pelo método Sendzimir

Caminho de cabos RKS-Magic® 60 FS

Ref. 6047735 | EAN 4012195391241

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	60 mm

Espessura das chapas

Funktionsgaranti

Cor	zinco

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

O caminho de cabos em chapa possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes de ligação e de montagem adicionais.

A perfuração para a suspensão direta do varão roscado tem um diâmetro de 11 mm.

Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

A ligação equipotencial continua é garantida sem componentes adicionais.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Base perfurada	1
Com tampa	não
Comprimento útil	3000 mm
Cor	zinco
Dimensão	60x600x3050
Espessura das chapas	0,04 in
Espessura das chapas	0,9 mm
Funktionsgaranti	não

Instalação no pavimento	sim
Material	Aço
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	358 cm²
Secção transversal útil	35800 mm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dimensões

Altura	60 mm
Altura	2 in
Comprimento	10 ft
Comprimento	3050 mm
Largura	24 in

Largura	600 mm
Medida B	600 mm
Medida t	400 mm
Medida x	450 mm
Medida y	550 mm

Cargas

Classe de carga NEMA	8AA
Distância de apoio de 1,0 m	2,1 kN/m
Distância de apoio de 1,5m	1,4 kN/m

Distância de apoio de 2,0m	0,8 kN/m
Distância de apoio de 2,5m	0,6 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	11,3618 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	11,3618 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo RKSM 60

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
RKSM 610 FS	3050 mm	100 mm	60 mm	0,75 mm	sim	zinco	Aço	galvanizado pelo método Sendzimir	6047611	m	3 m
RKSM 615 FS	3050 mm	150 mm	60 mm	0,75 mm	sim	zinco	Aço	galvanizado pelo método Sendzimir	6047630	m	3 m
RKSM 620 FS	3050 mm	200 mm	60 mm	0,75 mm	sim	zinco	Aço	galvanizado pelo método Sendzimir	6047638	m	3 m
RKSM 630 FS	3050 mm	300 mm	60 mm	0,75 mm	sim	zinco	Aço	galvanizado pelo método Sendzimir	6047654	m	3 m
RKSM 640 FS	3050 mm	400 mm	60 mm	0,9 mm	sim	zinco	Aço	galvanizado pelo método Sendzimir	6047689	m	3 m
RKSM 660 FS	3050 mm	600 mm	60 mm	0,9 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6047735	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

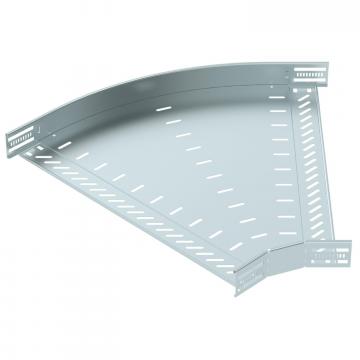

Ângulo 45° 60 FS	RB 45 660 FS	6036113	Unidade	1 Unidade

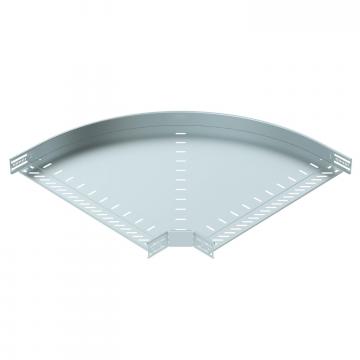

Ângulo 90° 60 FS	RB 90 660 FS	6036572	Unidade	1 Unidade

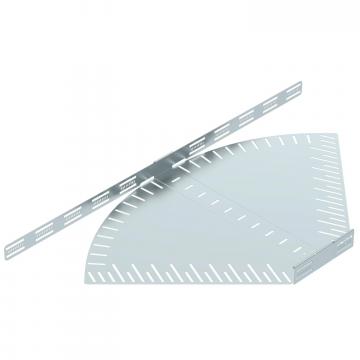

Ângulo ajustável em ângulo 60 FS	RB W 660 FS	6037112	Unidade	1 Unidade

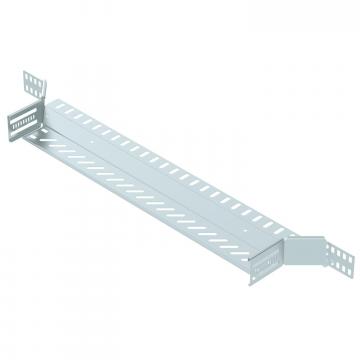

Derivação simples 60 FS	RAA 660 FS	6042123	Unidade	1 Unidade

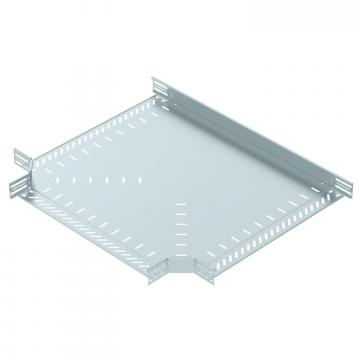

Derivação em T 60 FS	RT 660 FS	6038112	Unidade	1 Unidade

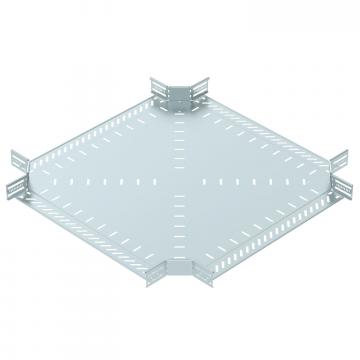

Cruzeta 60 FS	RK 660 FS	7027321	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 600 FS	6052606	m	3 m
Separador 60 FS	TSG 60 FS	6062068	m	3 m
