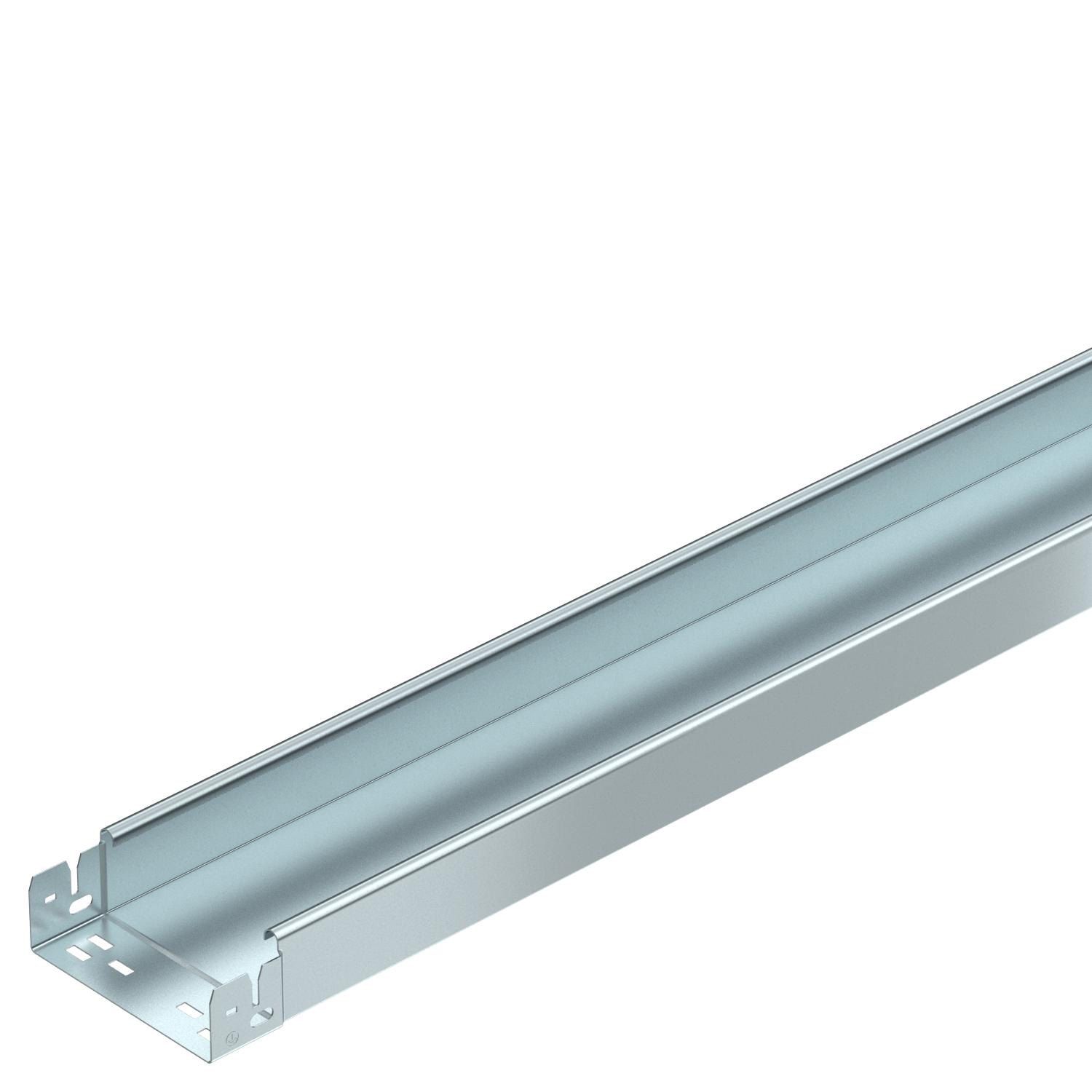

Caminho de cabos MKS-Magic® 60 não perfurado FS

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	60 mm

Espessura das chapas	1 mm

Funktionsgaranti	não

Cor	zinco

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

A ligação equipotencial continua é garantida sem componentes adicionais.

Dados técnicos

Perfuração lateral	não
Representação de orifícios NATO	não
Secção transversal útil	88 cm²
Secção transversal útil	8800 mm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Altura	60 mm
Comprimento	3050 mm

Largura	150 mm
Medida B	150 mm

Distância de apoio de 1,5m	1,5 kN/m
Distância de apoio de 1,75m	1,25 kN/m

Distância de apoio de 2,0m	1 kN/m
Distância de apoio de 2,5m	0,5 kN/m

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	5,3081 kg CO2e / 1 Metro

Dados técnicos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKSMU 610 FS	3050 mm	100 mm	60 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059230	m	3 m
MKSMU 615 FS	3050 mm	150 mm	60 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059232	m	3 m
MKSMU 620 FS	3050 mm	200 mm	60 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059234	m	3 m
MKSMU 630 FS	3050 mm	300 mm	60 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059237	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Conjunto de união rápida Magic FS	KTSMV 615 FS	6068916	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 150 FS	6052150	m	3 m
Separador 60 FS	TSG 60 FS	6062068	m	3 m
Ângulo 90º Magic 60 FS	RBM 90 615 FS	6041132	Unidade	1 Unidade
