Caminho de cabos MKS-Magic® 110 FS 3050 | 300 | 110 | 1 | não | zinco | Aço | galvanizado pelo método Sendzimir

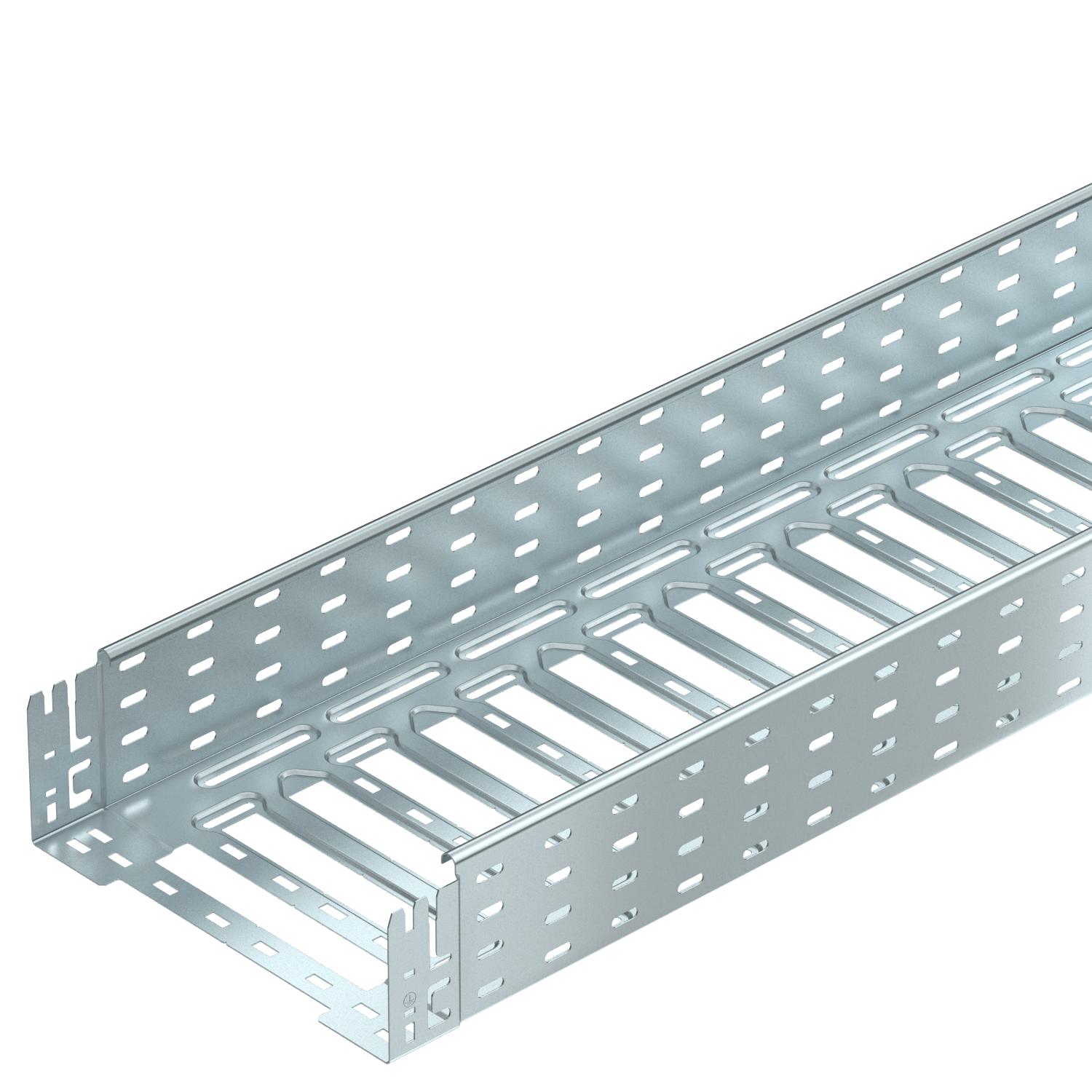

Caminho de cabos MKS-Magic® 110 FS

Ref. 6059162 | EAN 4012195830948

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	110 mm

Espessura das chapas	1 mm

Funktionsgaranti	não

Cor	zinco

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

O caminho de cabos em chapa possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes de ligação e de montagem adicionais.

A ligação equipotencial continua é garantida sem componentes adicionais.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Aplicação sistema de pulverizadores	sim
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Com tampa	não
Comprimento útil	3000 mm
Cor	zinco
Dimensão	110x300x3050
Espessura das chapas	1 mm
Funktionsgaranti	não
Instalação no pavimento	sim

Material	Aço
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	32800 mm²
Secção transversal útil	328 cm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dimensões

Altura	110 mm
Comprimento	3050 mm
Largura	300 mm
Medida B	300 mm

Medida L	180 mm
Medida x	196 mm
Medida y	262 mm

Cargas

Classe de carga NEMA	8A
Distância de apoio de 1,5m	1,8 kN/m
Distância de apoio de 2,0m	1,3 kN/m

Distância de apoio de 2,5m	0,93 kN/m
Distância de apoio de 3,0m	0,7 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	9,7698 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	9,7698 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo MKSM 110

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKSM 110 FS	3050 mm	100 mm	110 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059156	m	3 m
MKSM 115 FS	3050 mm	150 mm	110 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059158	m	3 m
MKSM 120 FS	3050 mm	200 mm	110 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059160	m	3 m
MKSM 130 FS	3050 mm	300 mm	110 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059162	m	3 m
MKSM 140 FS	3050 mm	400 mm	110 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059164	m	3 m
MKSM 150 FS	3050 mm	500 mm	110 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059166	m	3 m
MKSM 160 FS	3050 mm	600 mm	110 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059168	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Conjunto de união rápida Magic FS	KTSMV 130 FS	6069096	Unidade	1 Unidade
Ângulo 45° 110 FS	RB 45 130 FS	6036304	Unidade	1 Unidade
Ângulo 90° 110 FS	RB 90 130 FS	6036806	Unidade	1 Unidade
Derivação simples 110 FS	RAA 130 FS	6042157	Unidade	1 Unidade
Derivação em T 110 FS	RT 130 FS	6038306	Unidade	1 Unidade
Cruzeta 110 FS	RK 130 FS	7027355	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 300 FS	6052304	m	3 m
Separador 110 FS	TSG 110 FS	6062122	m	3 m
Ângulo 45º Magic 110 FS	RBM 45 130 FS	6041754	Unidade	1 Unidade
Ângulo 90º Magic 110 FS	RBM 90 130 FS	6041844	Unidade	1 Unidade
