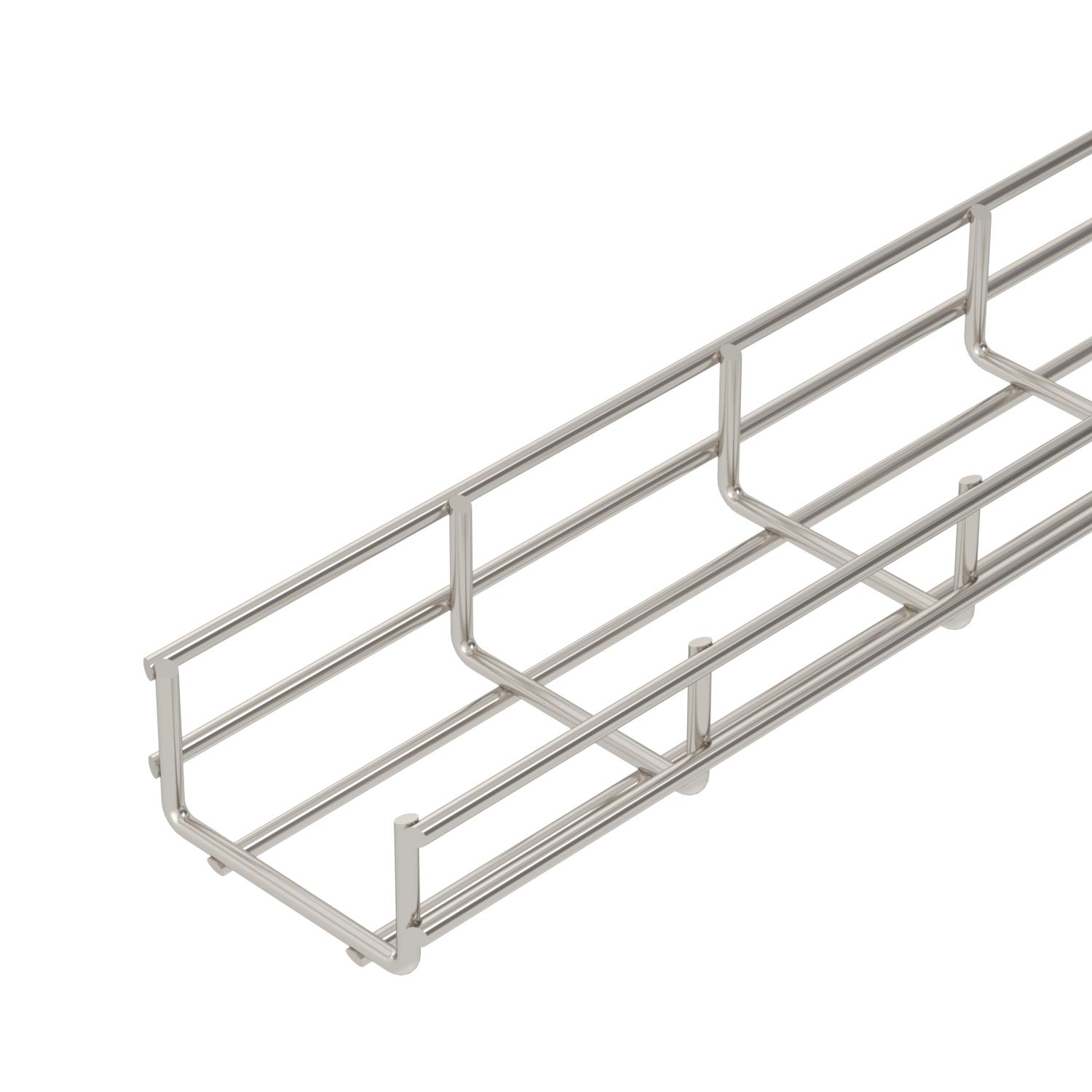

Caminho de cabos em varão para grandes cargas SGR 55 A2

Ref. / Tipo

Comprimento	3000 mm

Largura

Altura	55 mm

Diâmetro do arame	6 mm

Secção transversal útil

Descrição do produto

Descrição do produto

Caminhos de cabos em varão electrosoldado com altura de 55 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.

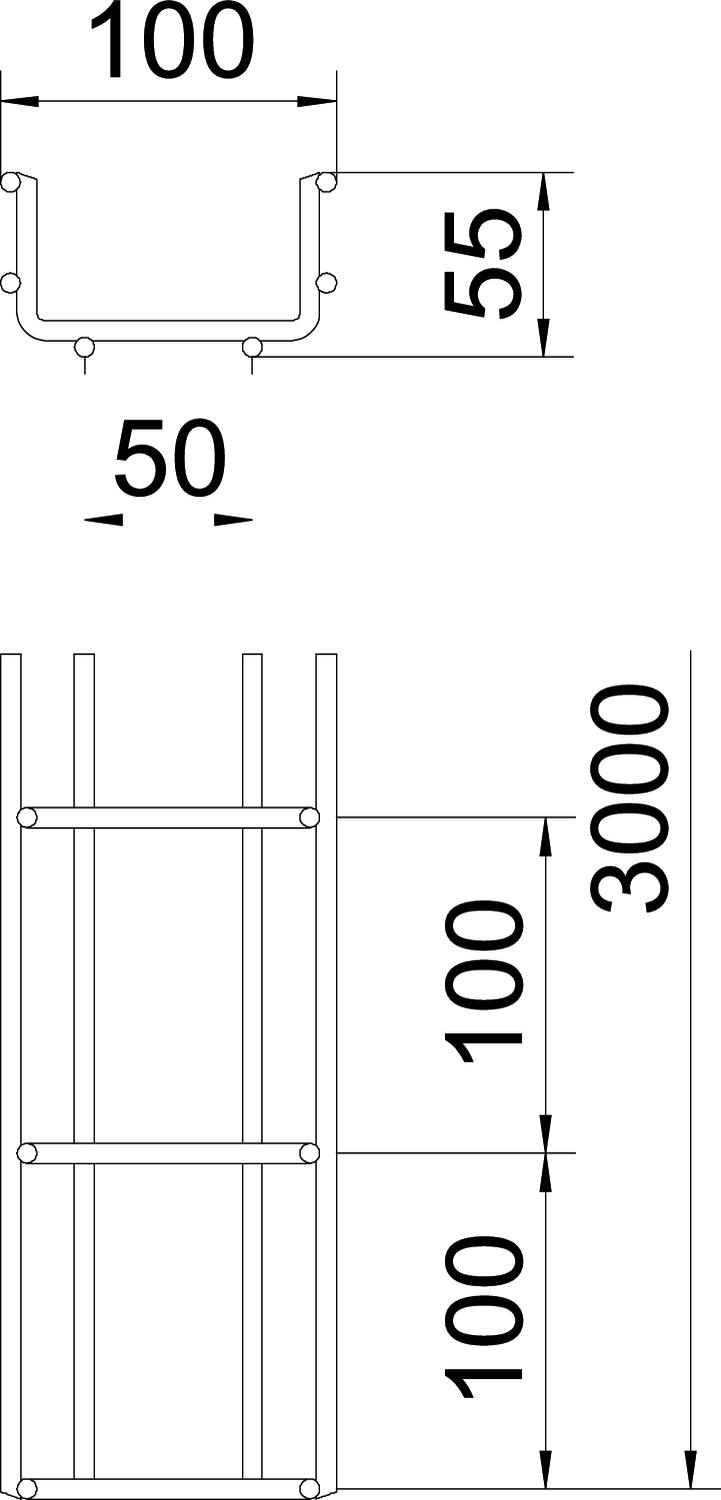

A largura de malha é de 50 x 100 mm.

Dados técnicos

Cor	aço inoxidável
Diâmetro do arame	6 mm
Dimensão	55x100x3000
Forma do perfil	Forma em U
Material	Aço inoxidável, livre de ferrugem 1.4301
Secção transversal útil	4000 mm²

Secção transversal útil	40 cm²
Superfície	brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector

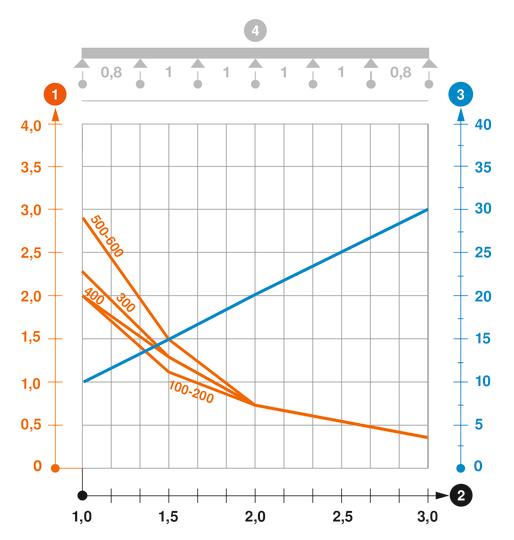

Distância de apoio de 2,5m	0,5 kN/m
Distância de apoio de 3,0m	0,4 kN/m

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	8,521 kg CO2e / 1 Metro

Dados técnicos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Diâmetro do arame	Secção transversal útil	Ref.	Quantidade	Qte. minima fornec.
SGR 55 100 A2	3000 mm	100 mm	55 mm	6 mm	40 cm²	6000909	m	3 m
SGR 55 150 A2	3000 mm	150 mm	55 mm	6 mm	63 cm²	6000913	m	3 m
SGR 55 200 A2	3000 mm	200 mm	55 mm	6 mm	87 cm²	6000917	m	3 m

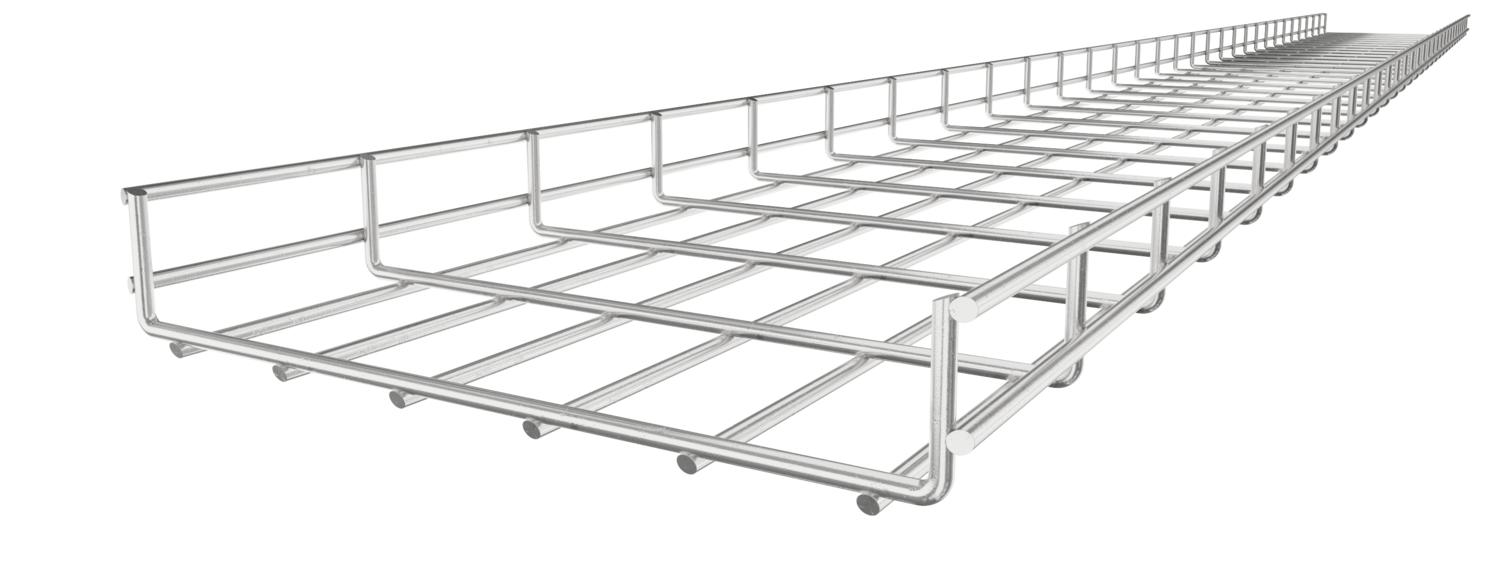

SGR 55 300 A2	3000 mm	300 mm	55 mm	6 mm	129 cm²	6000925	m	3 m
SGR 55 400 A2	3000 mm	400 mm	55 mm	6 mm	175 cm²	6000933	m	3 m
SGR 55 500 A2	3000 mm	500 mm	55 mm	6 mm	220 cm²	6000941	m	3 m
SGR 55 600 A2	3000 mm	600 mm	55 mm	6 mm	265 cm²	6000958	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

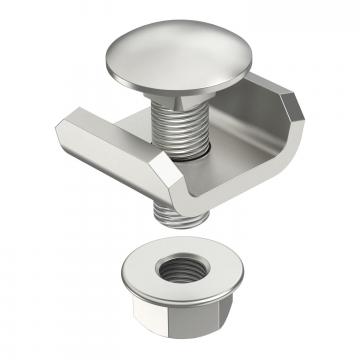

União reta A2	GUV 6 A2	6016574	Unidade	20 Unidade

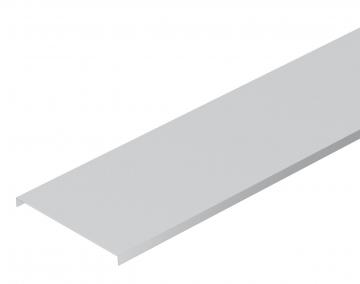

Tampa, não perfurada A2	DRLU 100 A2	6052824	m	3 m

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

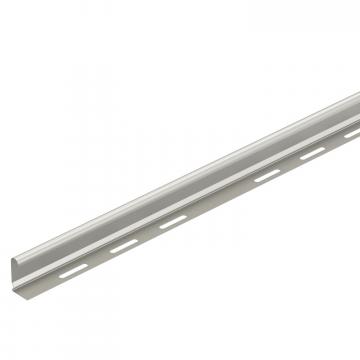

Separador 45 A2	TSG 45 A2	6062025	m	3 m

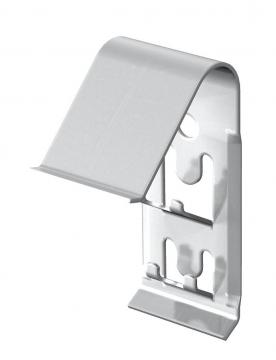

Grampo para tampa, universal A2	DKU A2	6065600	Unidade	20 Unidade

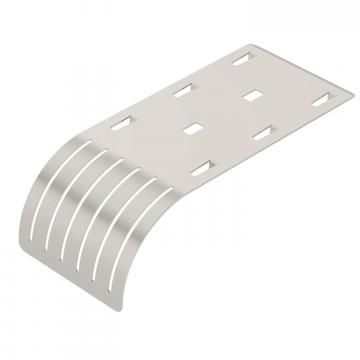

Placa de saída de cabos A2	KAB GR A2	6220145	Unidade	10 Unidade
