Caminho de cabos em varão para grandes cargas SGR 105 FT

Ref. / Tipo

Comprimento	3000 mm

Largura

Altura	105 mm

Diâmetro do arame	6 mm

Secção transversal útil

Funktionsgaranti	não

Descrição do produto

Descrição do produto

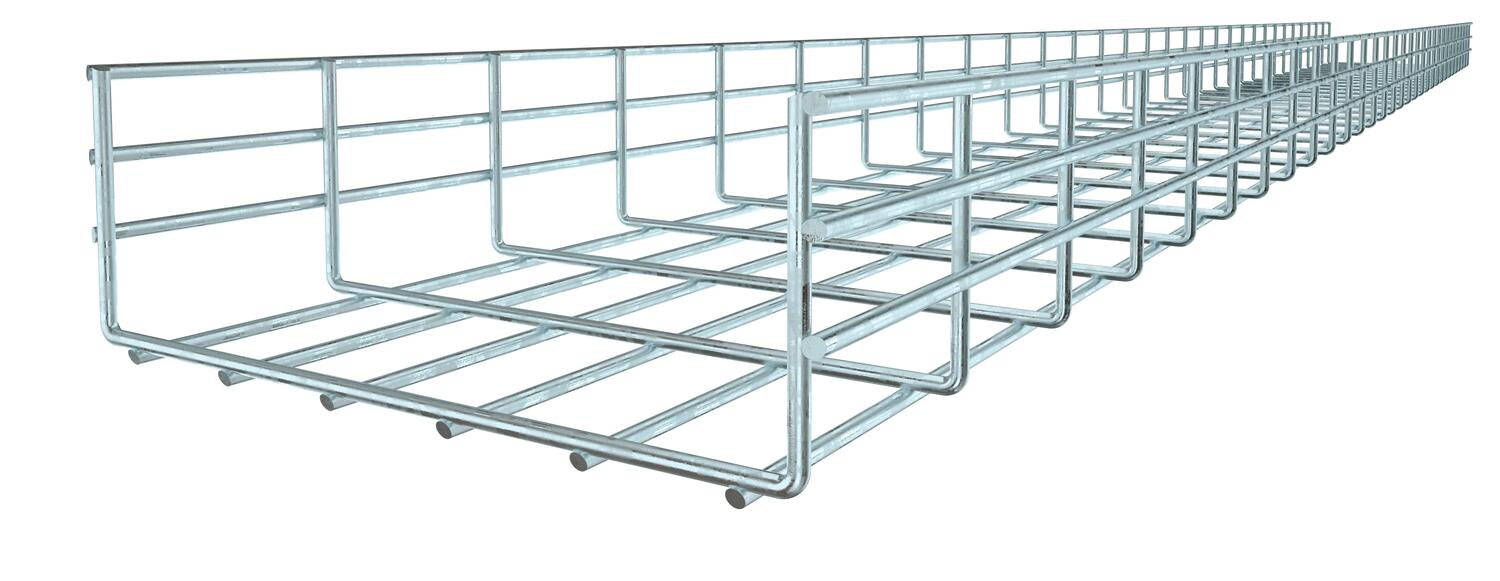

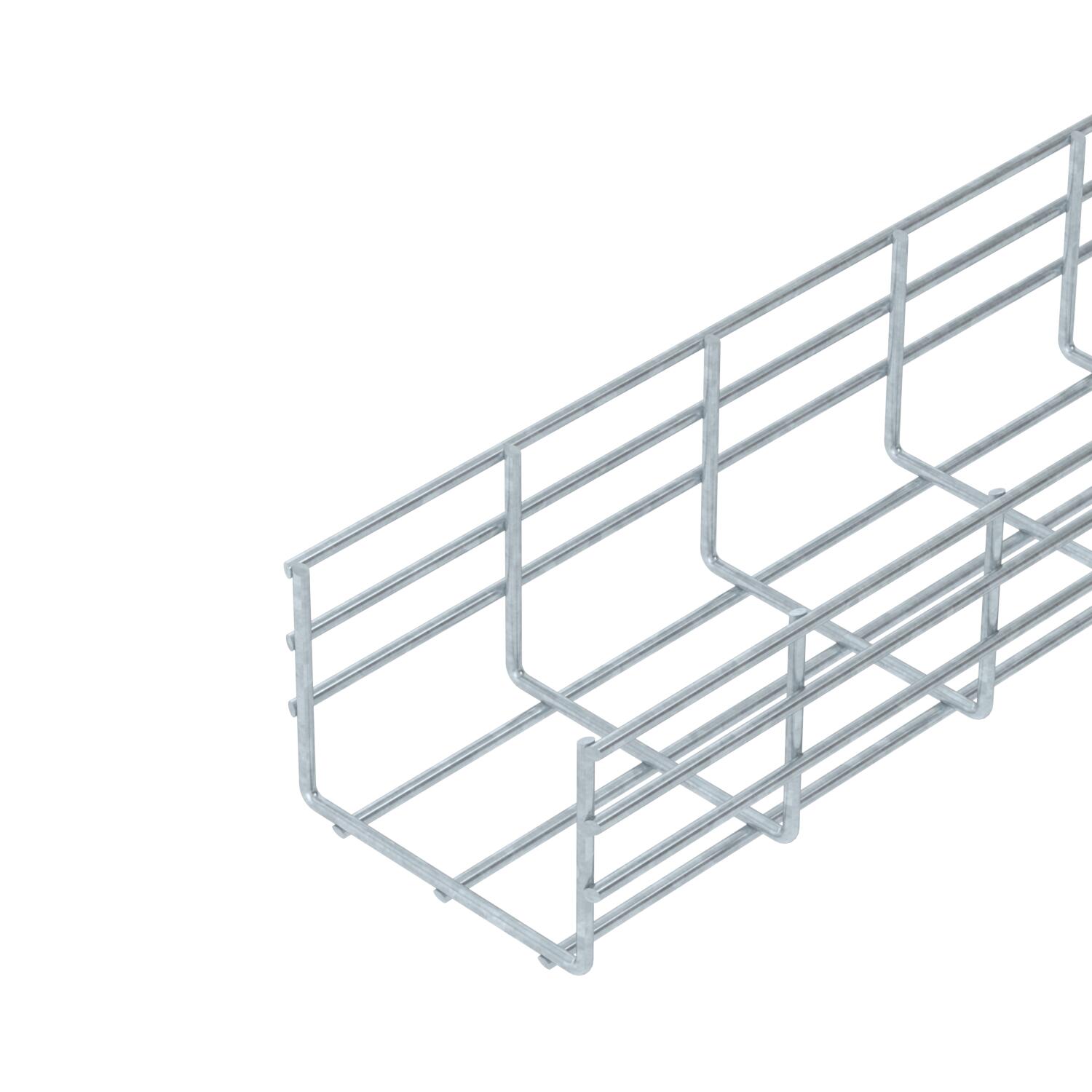

Caminhos de cabos em varão electrosoldado com altura de 105 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.

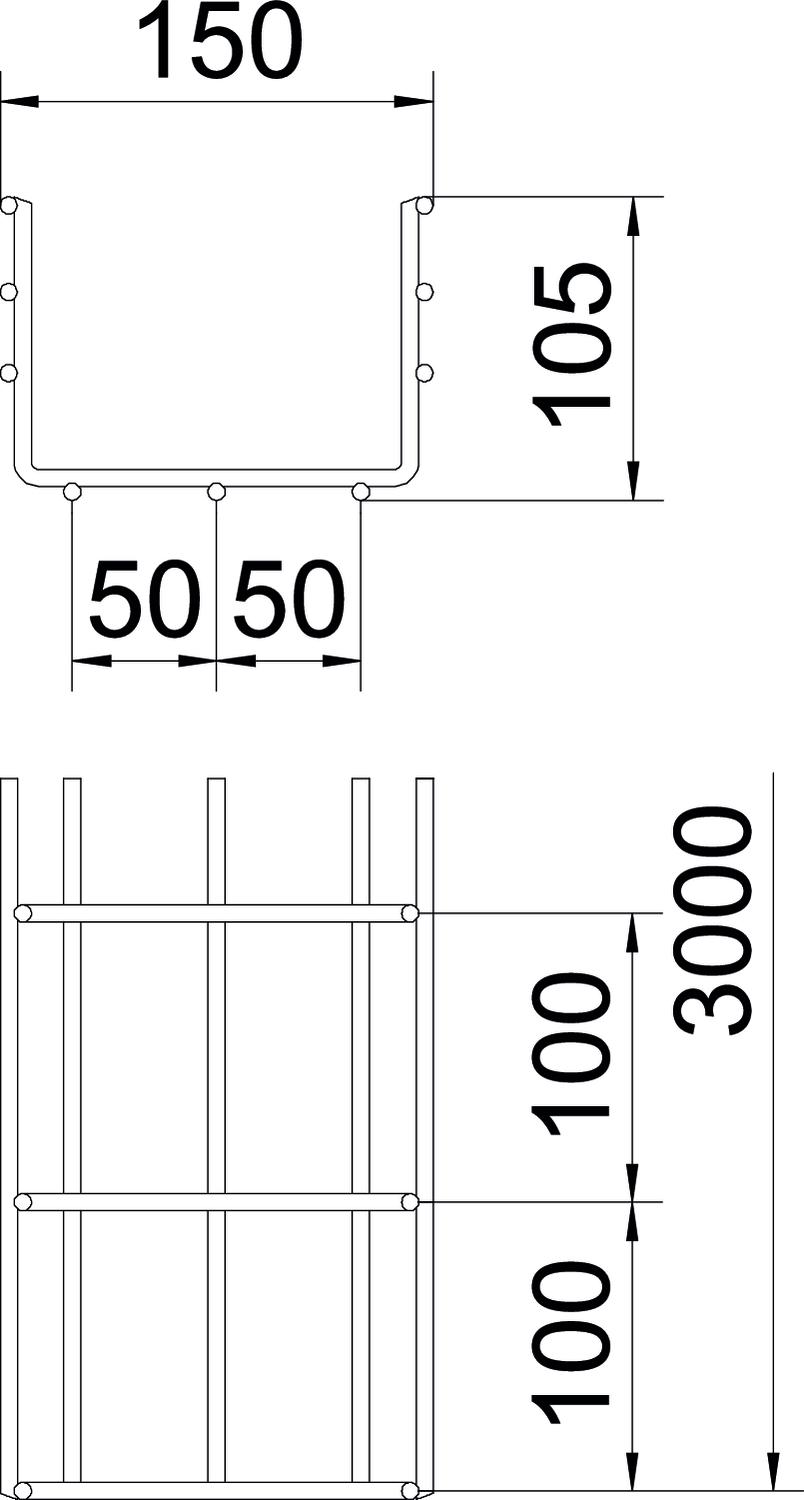

A largura de malha é de 50 x 100 mm.

Dados técnicos

Secção transversal útil	130 cm²
Secção transversal útil	13000 mm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	5,5494 kg CO2e / 1 Metro

Dados técnicos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Diâmetro do arame	Secção transversal útil	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
SGR 105 150 FT	3000 mm	150 mm	105 mm	6 mm	130 cm²	não	6003175	m	3 m
SGR 105 200 FT	3000 mm	200 mm	105 mm	6 mm	175 cm²	não	6003214	m	3 m
SGR 105 300 FT	3000 mm	300 mm	105 mm	6 mm	268 cm²	não	6003309	m	3 m
SGR 105 400 FT	3000 mm	400 mm	105 mm	6 mm	363 cm²	não	6003402	m	3 m
SGR 105 500 FT	3000 mm	500 mm	105 mm	6 mm	459 cm²	não	6003515	m	3 m
SGR 105 600 FT	3000 mm	600 mm	105 mm	6 mm	554 cm²	não	6003616	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

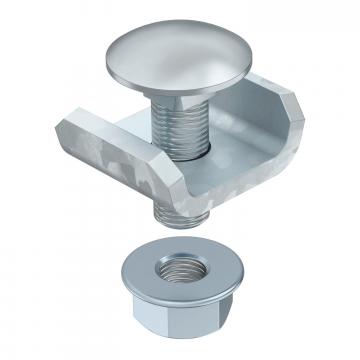

União reta FT	GUV 6 FT	6016573	Unidade	20 Unidade

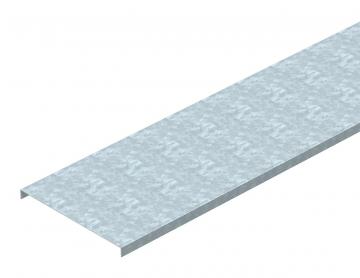

Tampa, não perfurada DD	DRLU 150 DD	6052647	m	3 m

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Separador 85 DD	TSG 85 DD	6062331	m	3 m
Grampo para tampa, universal A2	DKU A2	6065600	Unidade	20 Unidade

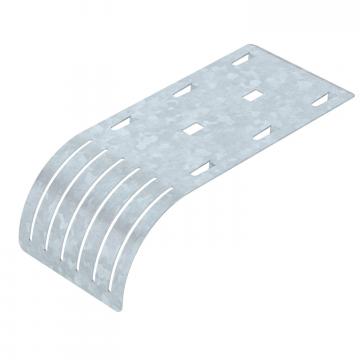

Placa de saída de cabos FT	KAB GR FT	6220142	Unidade	10 Unidade
