Caminho de cabos em varão para grandes cargas SGR 105 A2

Ref. / Tipo

Comprimento	3000 mm

Largura

Altura	105 mm

Diâmetro do arame	6 mm

Secção transversal útil

Descrição do produto

Descrição do produto

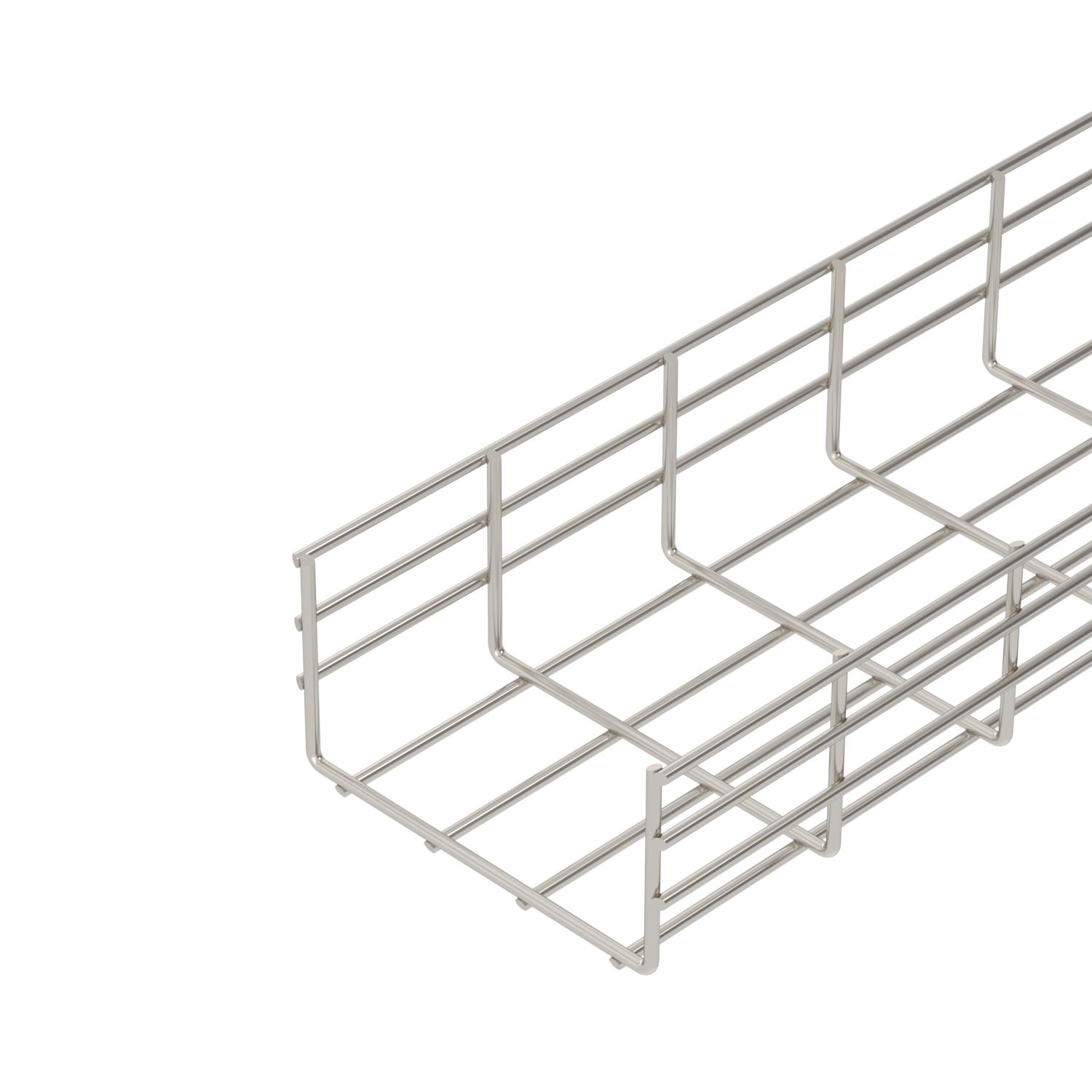

Caminhos de cabos em varão electrosoldado com altura de 105 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.

A largura de malha é de 50 x 100 mm.

Dados técnicos

Cor	aço inoxidável
Diâmetro do arame	6 mm

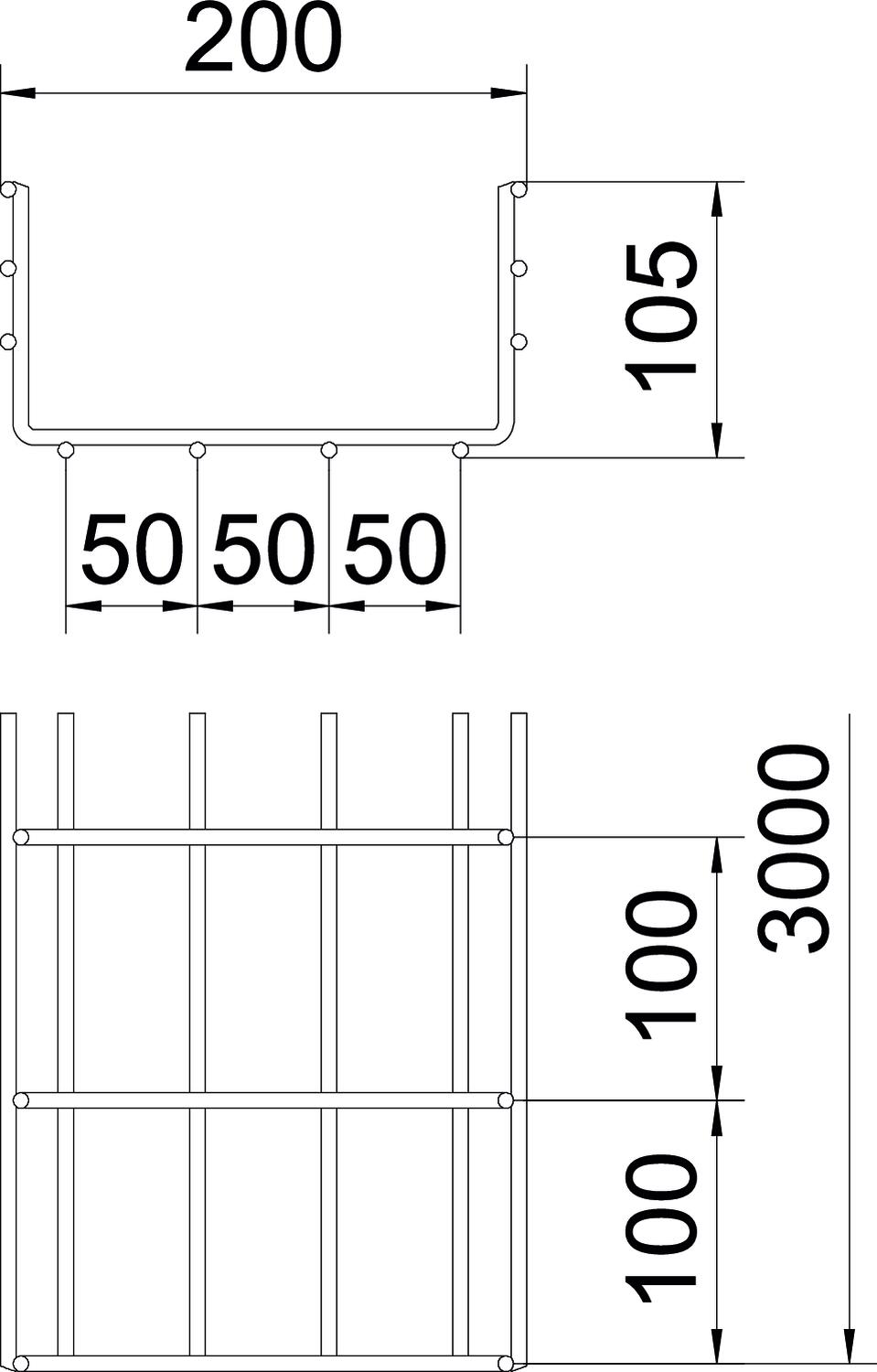

Dimensão	105x200x3000
Forma do perfil	Forma em U
Material	Aço inoxidável, livre de ferrugem 1.4301
Secção transversal útil	175 cm²

Secção transversal útil	17500 mm²
Separador integrado	sem
Superfície	brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	15,1978 kg CO2e / 1 Metro

Dados técnicos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Diâmetro do arame	Secção transversal útil	Ref.	Quantidade	Qte. minima fornec.
SGR 105 150 A2	3000 mm	150 mm	105 mm	6 mm	130 cm²	6003623	m	3 m
SGR 105 200 A2	3000 mm	200 mm	105 mm	6 mm	175 cm²	6003625	m	3 m
SGR 105 300 A2	3000 mm	300 mm	105 mm	6 mm	268 cm²	6003627	m	3 m
SGR 105 400 A2	3000 mm	400 mm	105 mm	6 mm	363 cm²	6003629	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta A2	GUV 6 A2	6016574	Unidade	20 Unidade
Tampa, não perfurada A2	DRLU 200 A2	6052831	m	3 m

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Separador 85 A2	TSG 85 A2	6062173	m	3 m
Grampo para tampa, universal A2	DKU A2	6065600	Unidade	20 Unidade
Placa de saída de cabos A2	KAB GR A2	6220145	Unidade	10 Unidade
