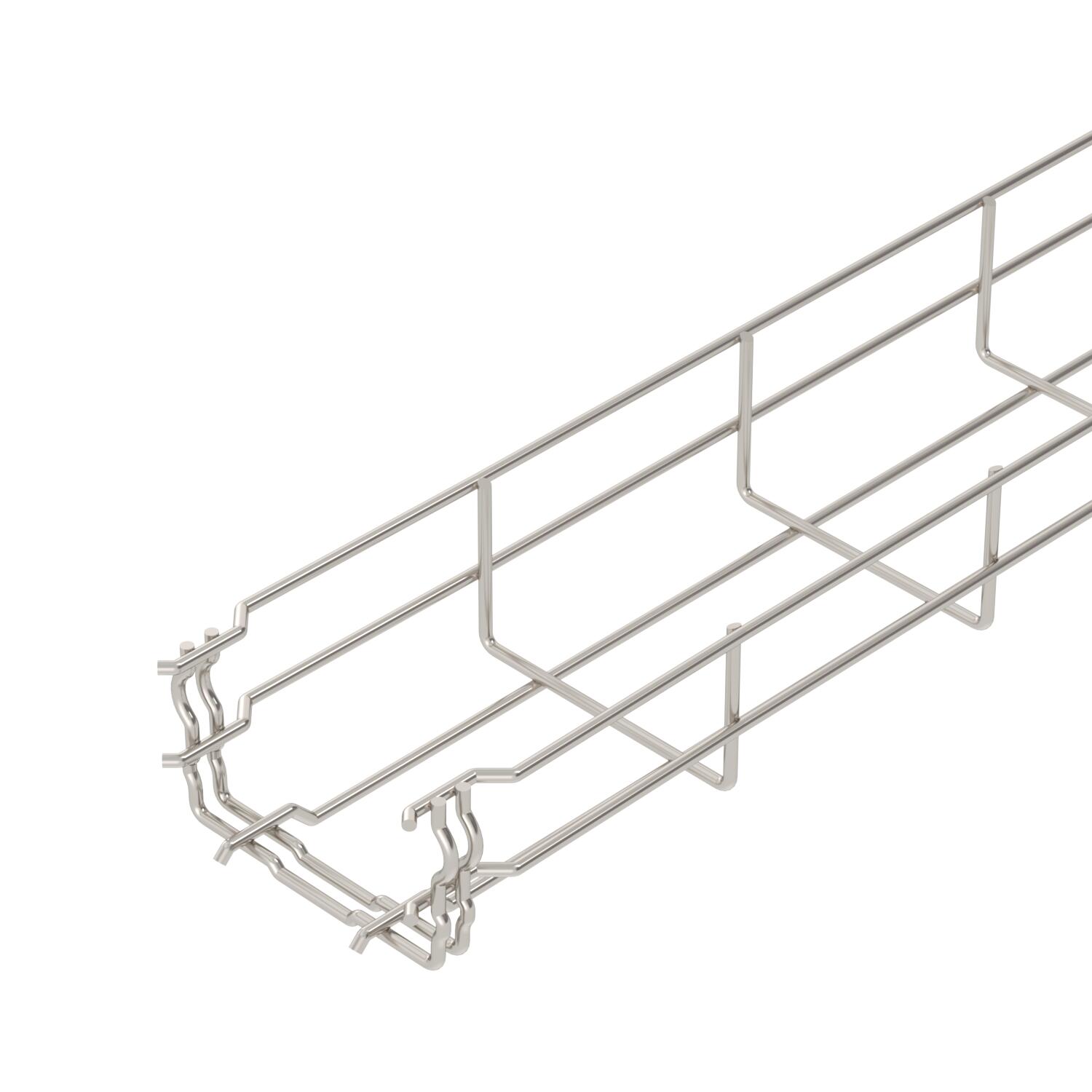

Caminho de cabos em varão GR-Magic® 55 A4
Ref. 6001088 | EAN 4012195166016
- Descrição do produto
-
Descrição do produtoCaminho de cabos em varão com união de encaixe rápido com 55 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Para caminhos de cabos em varão não são necessários outros componentes de ligação, estes são simplesmente encaixados uns nos outros. A largura de malha é de 50 x 100 mm (excepção GRM 55/50 = 20 x 100 mm).
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado sim Conector sem parafuso sim Cor aço inoxidável Diâmetro do arame 3,9 mm Dimensão 55x100x3000 Forma do perfil Forma em U Funktionsgaranti sim Material Aço inoxidável 1.4401 Proteção antifogo Manutenção de funções estrutura de suporte específica para cabos Secção transversal útil 40 cm² Secção transversal útil 4000 mm² Separador integrado sem Superfície brilhante, pós-tratamento Tipo de conector sistema de caminhos de cabos Fixação por "click" Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector União integrada Versão para grandes cargas não Dimensões

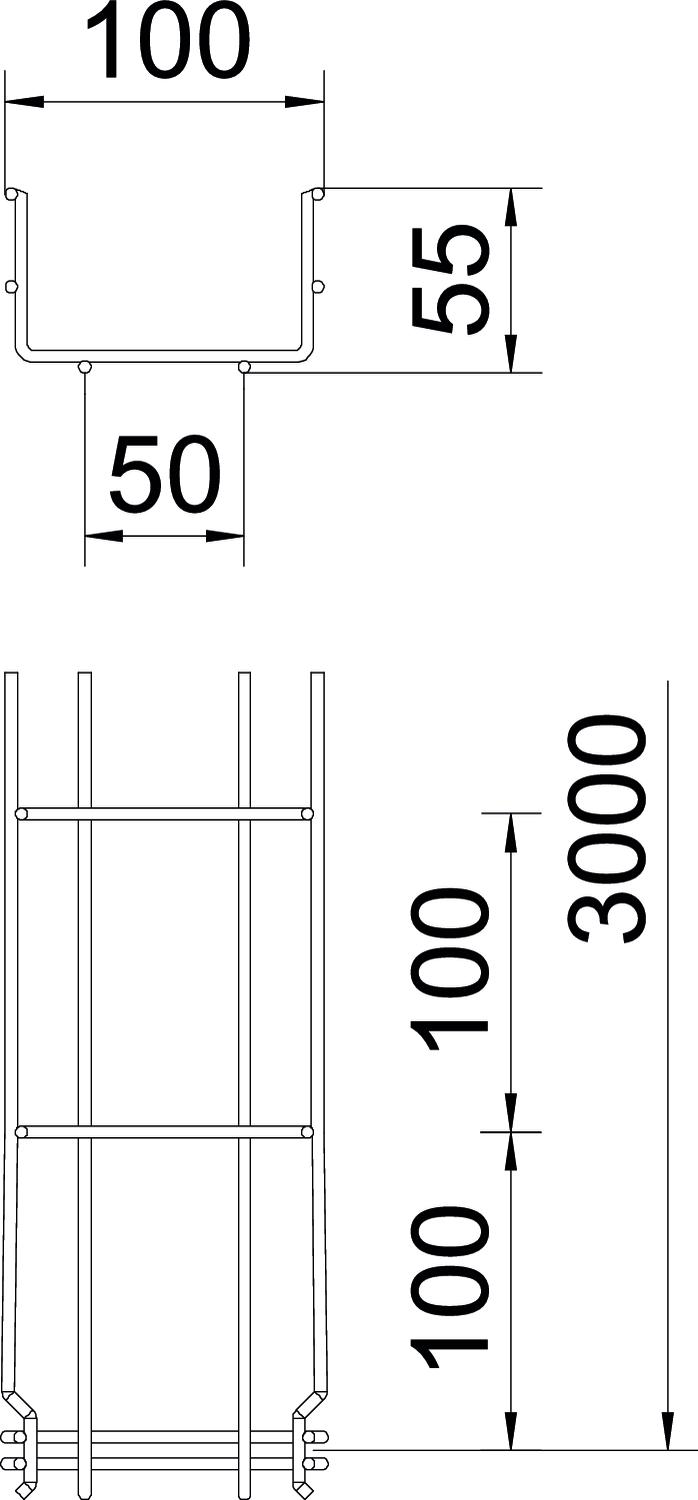

Altura 55 mm Altura 2,17 in Comprimento 3000 mm Largura 100 mm Largura 3,94 in Medida B 100 mm Medida H 58 mm Cargas
Distância de apoio de 1,0 m 0,35 kN/m Distância de apoio de 1,5m 0,2 kN/m Distância de apoio de 2,0m 0,1 kN/m Distância de apoio de 2,5m 0,1 kN/m Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 3,6441 kg CO₂e Data de medição do valor de CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metro Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 3,6441 kg CO2e / 1 Metro Dados técnicos
Diagrama de cargas do caminho de cabos em varão de tipo GRM 55 VA
- Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
União curva A4
GEV 36 A4 6016764 10 Unidade
Tampa, não perfurada A4
DRLU 100 A4 6052991 3 m - Downloads
-
Ficha técnica GRM 55 100 A4 / 6001088 , 0.30MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfMonofolha Tampa bloqueável , 2.00MB , pdfMonofolha G mesh cable tray Magic® , 0.68MB , pdfDeclaração de conformidade UE GRM 55 100 A4 / 6001088 , 0.13MB , pdfREACH Declaração de conformidade GRM 55 100 A4 / 6001088 , 0.12MB , pdfRoHS Declaração de conformidade GRM 55 100 A4 / 6001088 , 0.13MB , pdfDeclaração Ambiental de Produto (DAP) GRM 55 100 A4 / 6001088 , 2.03MB , pdfMarca de aprovação Marca de aprovação VDE GRM , 0.50MB , pdfMarca de aprovação Marca de aprovação RINA GRM , 0.61MB , pdfAuxiliar de seleção GR-Magic® , 2.00MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdfInstruções de montagem Instruções de montagem, sistemas de caminhos de cabos em varão , 9.52MB , pdf
