Caminho de cabos em varão GR-Magic® 35 G 3000 | 100 | 35 | 3,9 | 23 | não

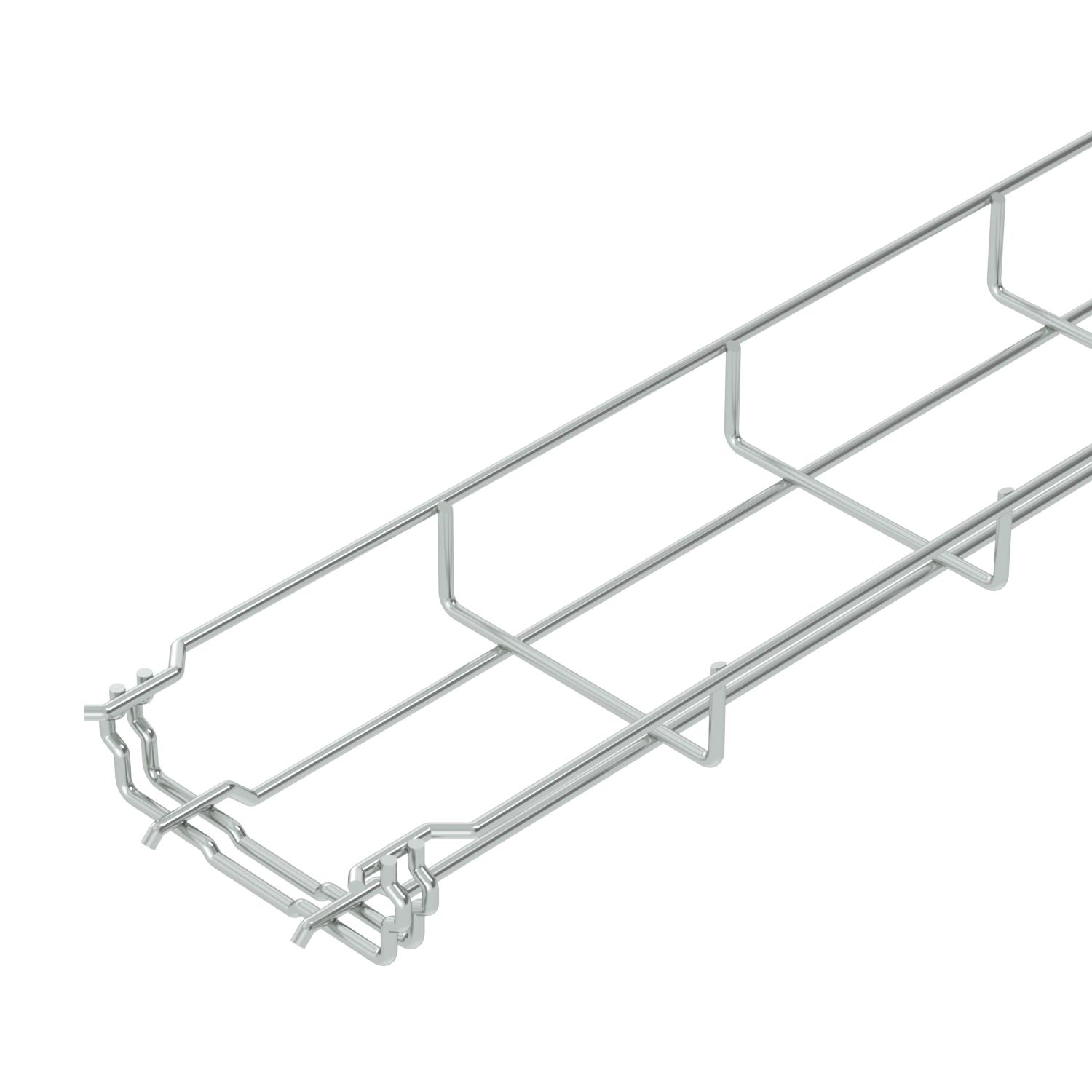

Caminho de cabos em varão GR-Magic® 35 G

Ref. 6000062 | EAN 4012195037149

Ref. / Tipo

Comprimento	3000 mm

Largura

Altura	35 mm

Diâmetro do arame	3,9 mm

Secção transversal útil

Funktionsgaranti	não

Descrição do produto

Descrição do produto

Caminho de cabos em varão com união de encaixe rápido com 35 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.

Para o caminho de cabos em varão não são necessários outros componentes de ligação, estes são simplesmente encaixados uns nos outros. A largura de malha é de 50 x 100 mm (exceção GRM 35/50 = 20 x 100 mm).

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Conector sem parafuso	sim
Cor	zinco
Diâmetro do arame	3,9 mm
Dimensão	35x100x3000
Forma do perfil	Forma em U
Funktionsgaranti	não
Material	Aço

Secção transversal útil	23 cm²
Secção transversal útil	3500 mm²
Separador integrado	sem
Superfície	eletrogalvanizado
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

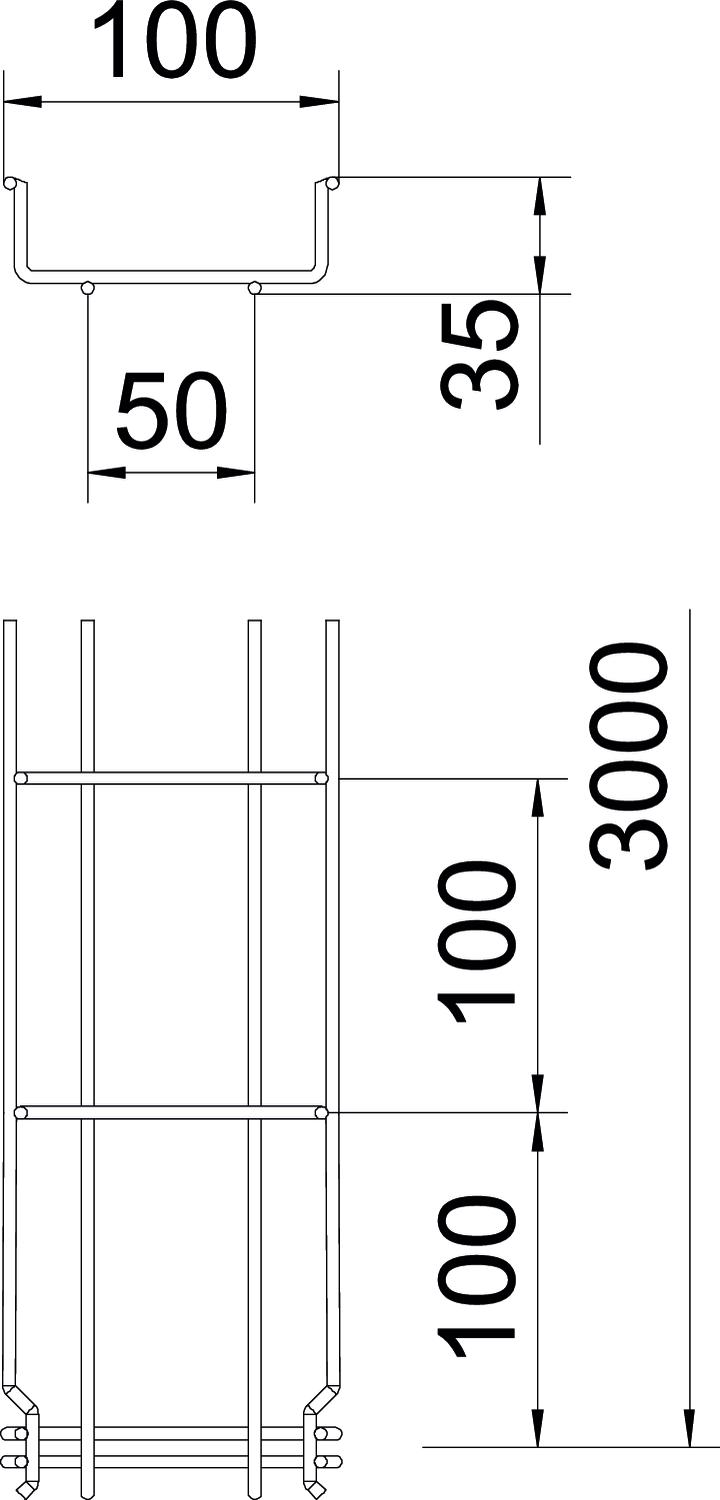

Dimensões

Altura	35 mm
Altura	1 in
Comprimento	3000 mm

Largura	100 mm
Largura	3,94 in
Medida B	100 mm

Cargas

Distância de apoio de 1,0 m	0,25 kN/m
Distância de apoio de 1,5m	0,11 kN/m

Distância de apoio de 2,0m	0,1 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	0,9521 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	0,9521 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos GR-Magic do tipo GRM 35

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Diâmetro do arame	Secção transversal útil	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
GRM 35 50 G	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	não	6000060	m	3 m
GRM 35 100 G	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	não	6000062	m	3 m
GRM 35 150 G	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	não	6000063	m	3 m
GRM 35 200 G	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	não	6000064	m	3 m
