Caminho de cabos em varão GR-Magic® 35 FT 3000 | 200 | 35 | 3,9 | 50,1 | não

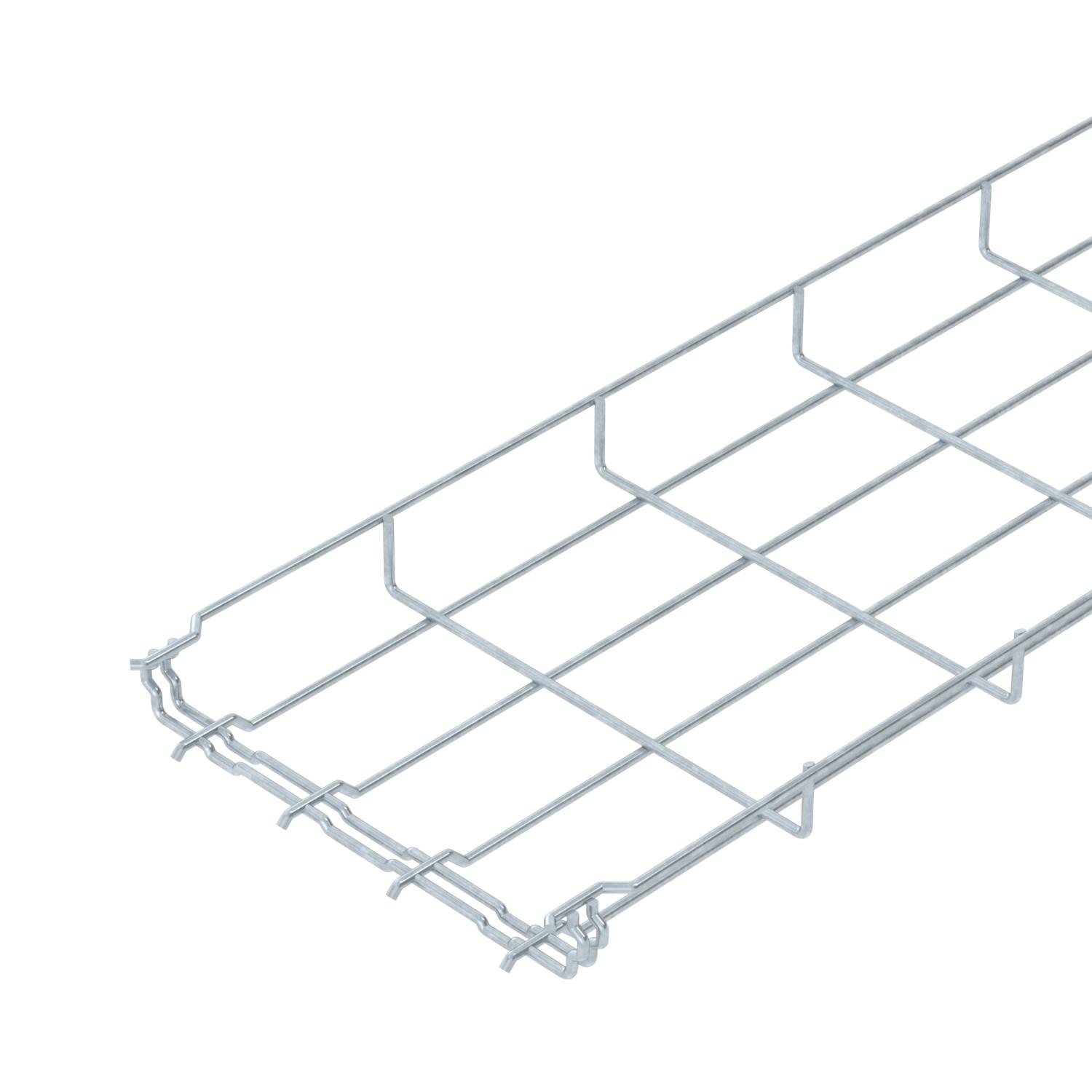

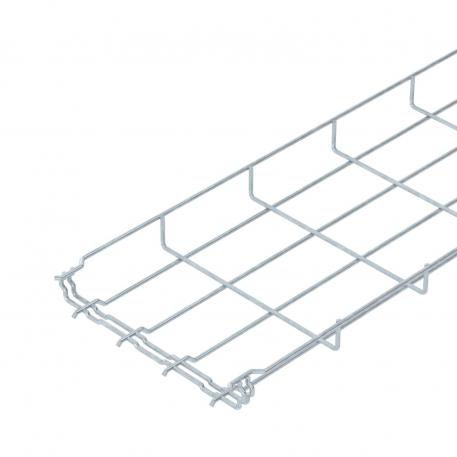

Caminho de cabos em varão GR-Magic® 35 FT

Ref. 6000073 | EAN 4012195037248

Ref. / Tipo

Comprimento	3000 mm

Largura

Altura	35 mm

Diâmetro do arame	3,9 mm

Secção transversal útil

Funktionsgaranti	não

Descrição do produto

Descrição do produto

Caminho de cabos em varão com união de encaixe rápido com 35 mm de altura lateral.

Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.

Para o caminho de cabos em varão não são necessários outros componentes de ligação, estes são simplesmente encaixados uns nos outros. A largura de malha é de 50 x 100 mm (exceção GRM 35/50 = 20 x 100 mm).

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Conector sem parafuso	sim
Cor	zinco
Diâmetro do arame	3,9 mm
Dimensão	35x200x3000
Forma do perfil	Forma em U
Funktionsgaranti	não
Material	Aço

Secção transversal útil	7000 mm²
Secção transversal útil	50,1 cm²
Separador integrado	sem
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

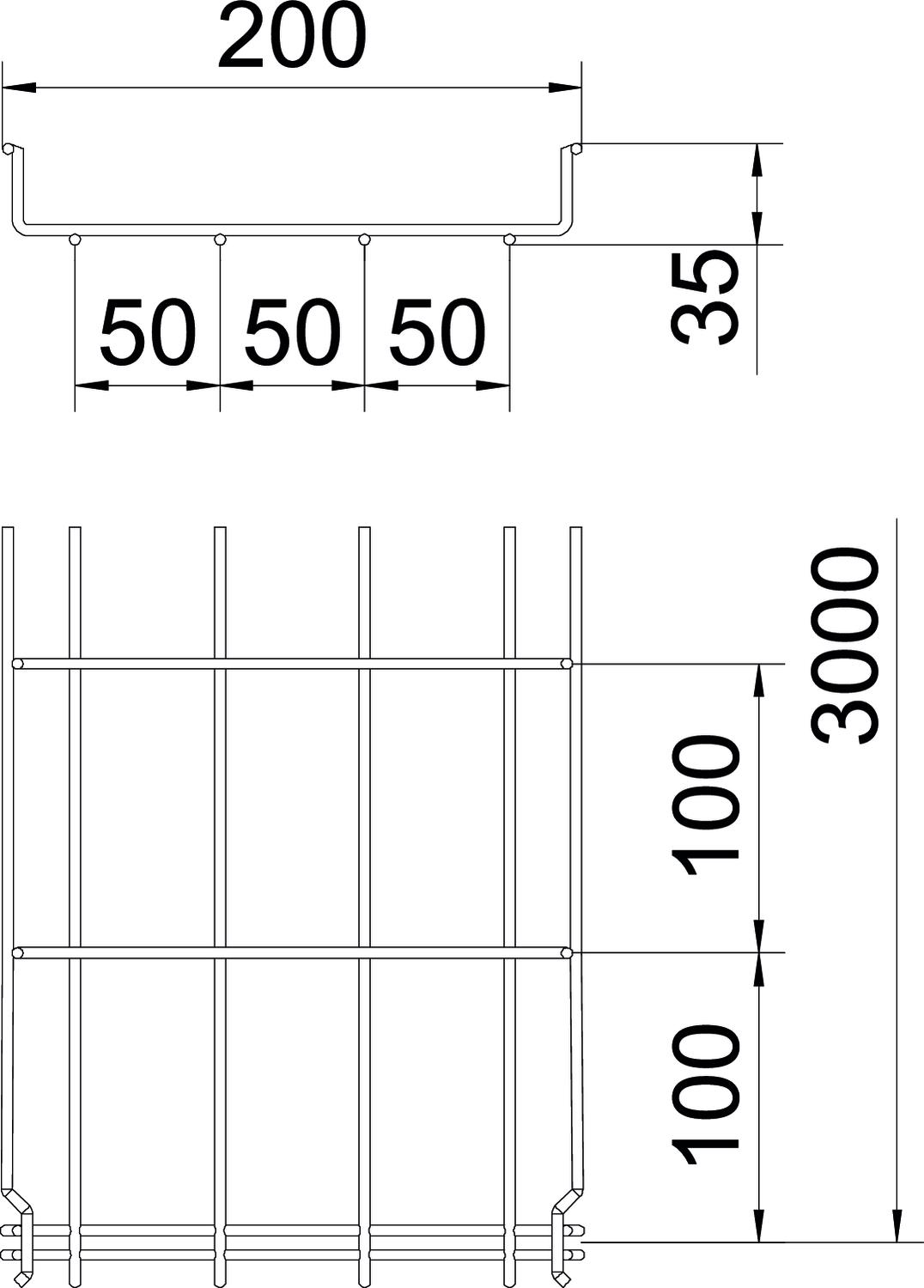

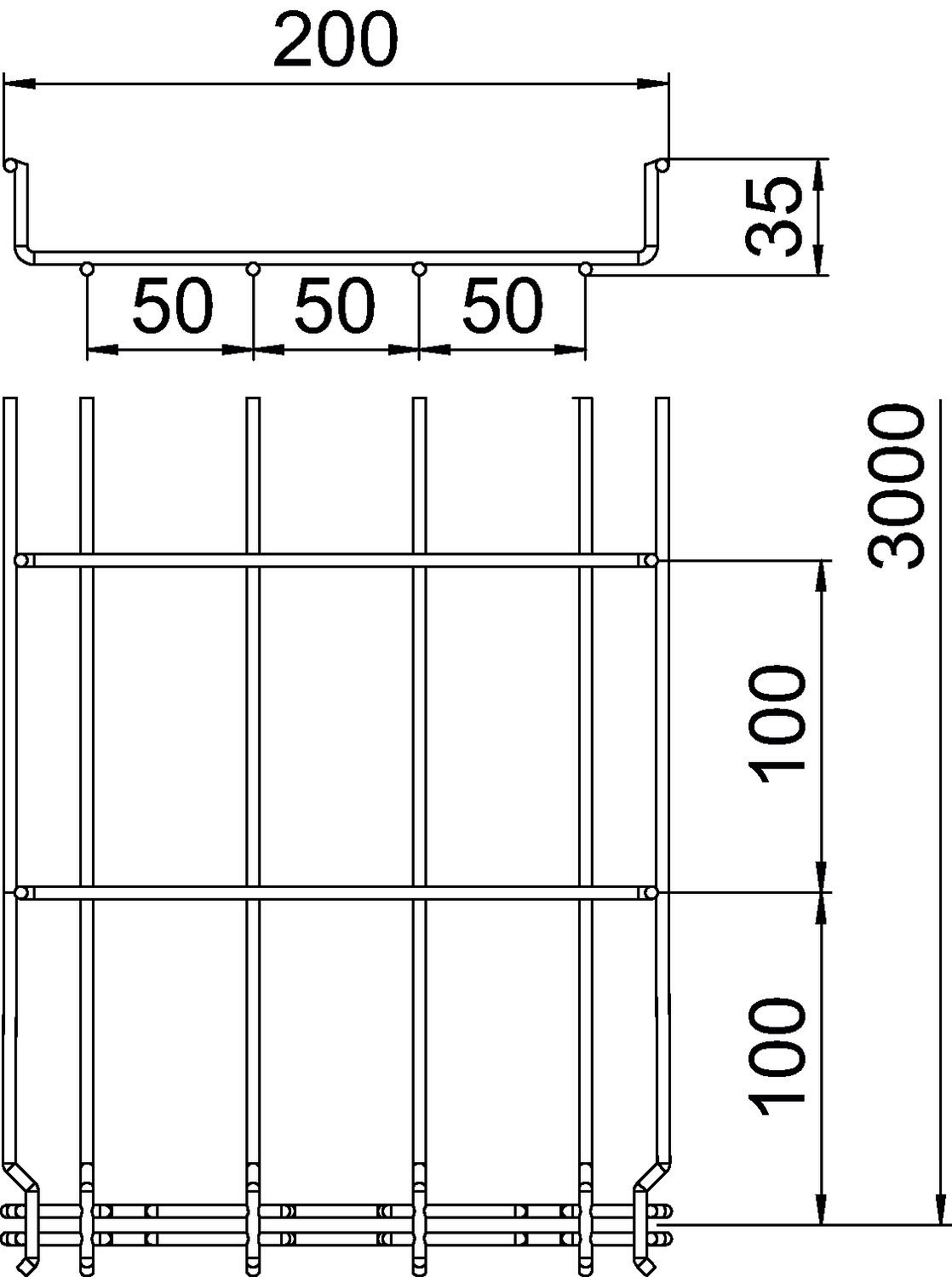

Dimensões

Altura	35 mm
Altura	1,38 in
Comprimento	3000 mm

Largura	200 mm
Largura	7,87 in
Medida B	200 mm

Cargas

Distância de apoio de 1,0 m	0,3 kN/m
Distância de apoio de 1,5m	0,14 kN/m

Distância de apoio de 2,0m	0,3 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	1,6947 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	1,6947 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos GR-Magic do tipo GRM 35

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Diâmetro do arame	Secção transversal útil	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
GRM 35 50 FT	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	não	6000069	m	3 m
GRM 35 100 FT	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	não	6000071	m	3 m
GRM 35 150 FT	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	não	6000072	m	3 m
GRM 35 200 FT	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	não	6000073	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Tampa para caminho de cabos em varão, de encaixe FT	DGRR 200 FT	6001826	m	3 m
União curva FT	GEV 36 FT	6016723	Unidade	20 Unidade

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Fixador para fixação de separador	KS GR A2	6062282	Unidade	30 Unidade
Separador 30 DD	TSG 30 DD	6062314	m	3 m
Placa de saída de cabos FT	KAB GR FT	6220142	Unidade	10 Unidade
