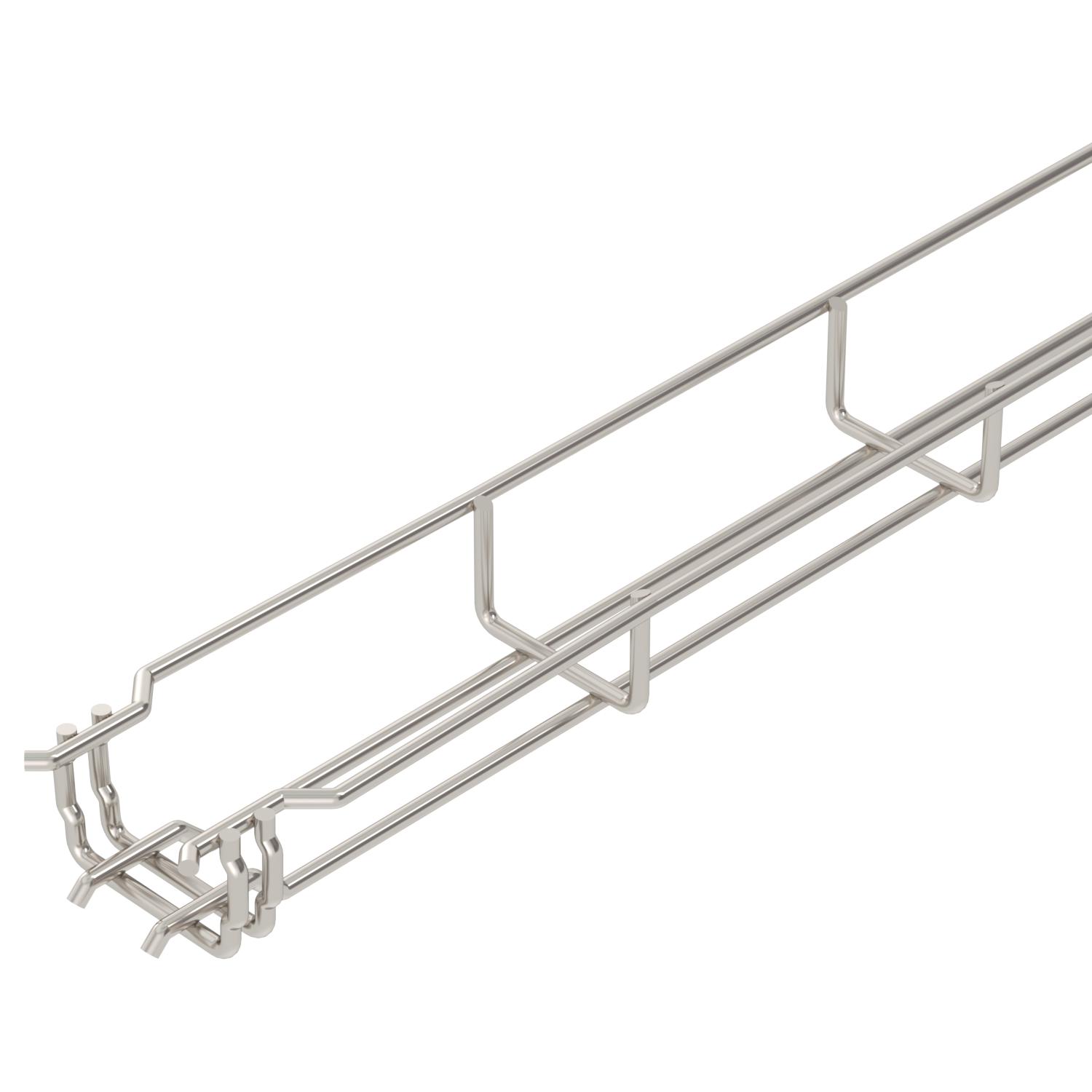

Caminho de cabos em varão GR-Magic® 35 A4
Ref. 6000086 | EAN 4012195978077
- Descrição do produto
-
Descrição do produtoCaminho de cabos em varão com união de encaixe rápido com 35 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Para o caminho de cabos em varão não são necessários outros componentes de ligação, estes são simplesmente encaixados uns nos outros. A largura de malha é de 50 x 100 mm (exceção GRM 35/50 = 20 x 100 mm).
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado sim Conector sem parafuso sim Cor aço inoxidável Diâmetro do arame 3,9 mm Dimensão 35x50x3000 Forma do perfil Forma em U Funktionsgaranti não Material Aço inoxidável 1.4401 Secção transversal útil 1750 mm² Secção transversal útil 9,4 cm² Separador integrado sem Superfície brilhante, pós-tratamento Tipo de conector sistema de caminhos de cabos Fixação por "click" Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector União integrada Versão para grandes cargas não Dimensões

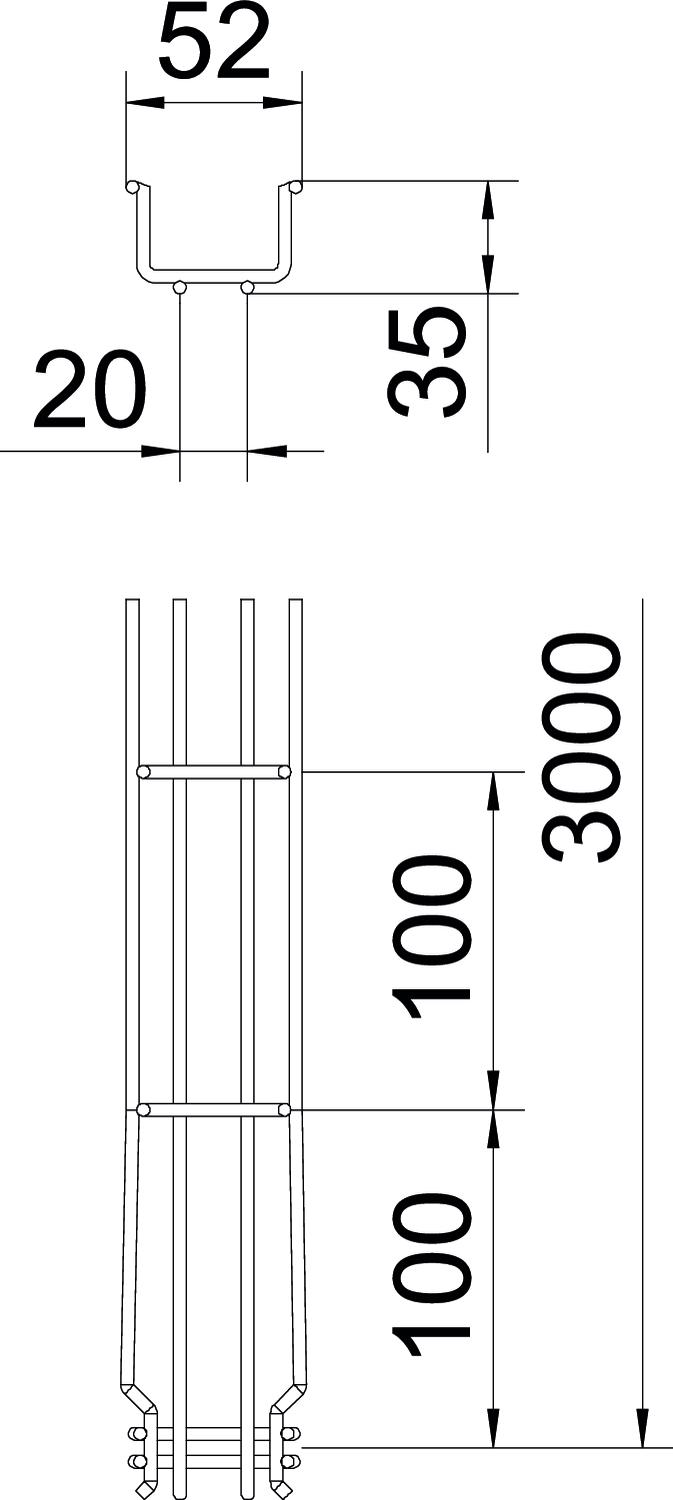

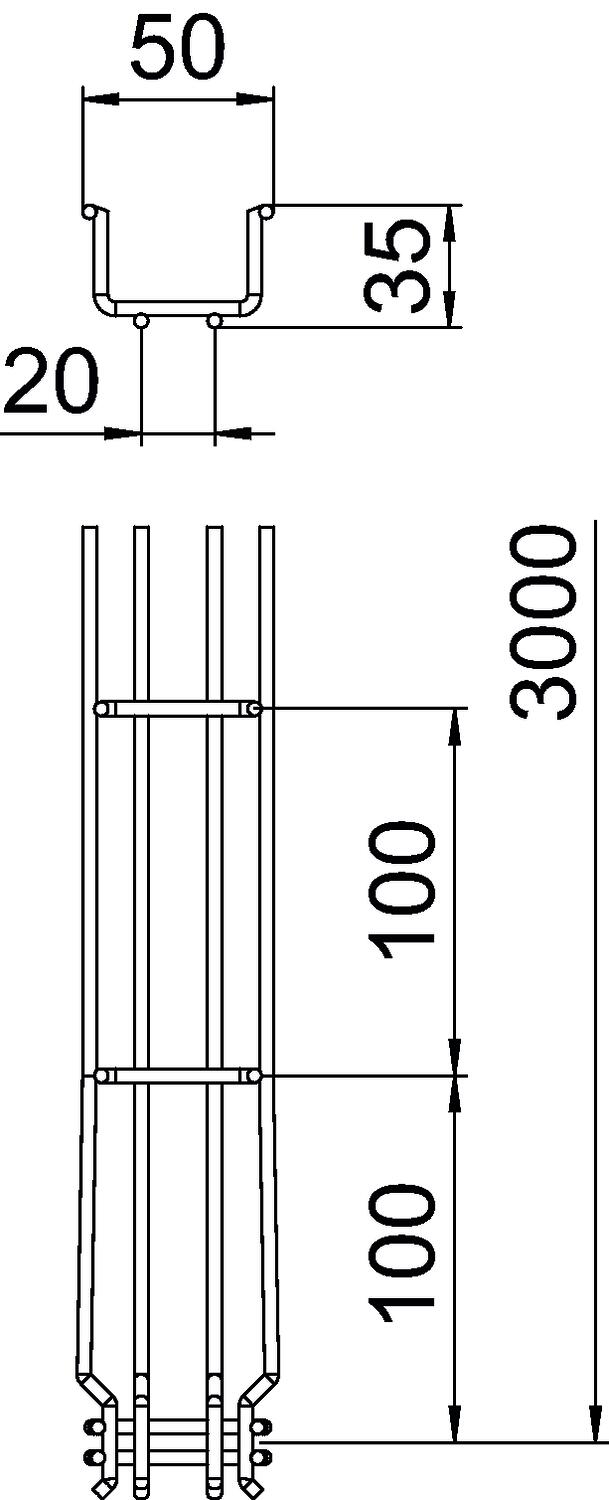

Altura 35 mm Altura 1,38 in Comprimento 3000 mm Largura 50 mm Largura 1,97 in Medida B 52 mm Cargas
Distância de apoio de 1,0 m 0,25 kN/m Distância de apoio de 1,5m 0,11 kN/m Distância de apoio de 2,0m 0,1 kN/m Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 2,3129 kg CO₂e Data de medição do valor de CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metro Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 2,3129 kg CO2e / 1 Metro Dados técnicos
Diagrama de cargas do caminho de cabos GR-Magic do tipo GRM 35
- Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
União curva A4
GEV 36 A4 6016764 10 Unidade - Downloads
-
