Caminho de cabos em varão GR-Magic® 105 A2 3000 | 600 | 105 | 4,8 | 554 | não

Caminho de cabos em varão GR-Magic® 105 A2

Ref. 6002485 | EAN 4012195875017

Ref. / Tipo

Comprimento	3000 mm

Largura

Altura	105 mm

Diâmetro do arame

Secção transversal útil

Funktionsgaranti	não

Descrição do produto

Descrição do produto

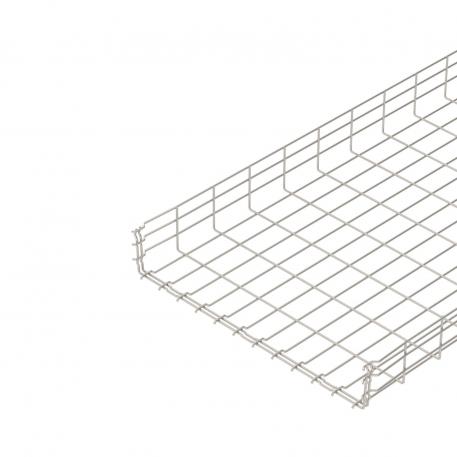

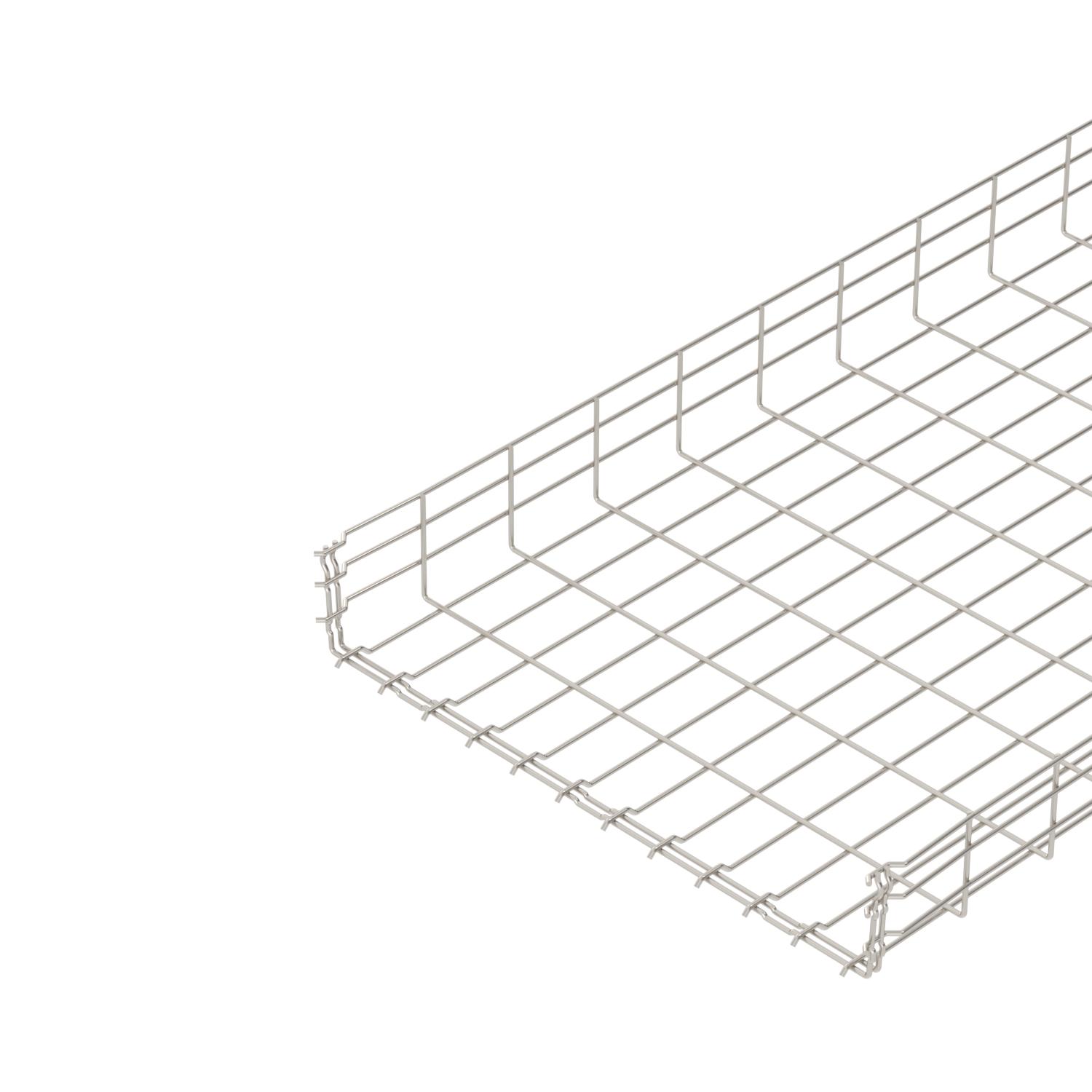

Caminho de cabos em varão com união de encaixe rápido e altura lateral de 105 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.

Para caminhos de cabos em varão não são necessários outros componentes de ligação, estes são simplesmente encaixados uns nos outros. A largura de malha é de 50 x 100 mm.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	sim
Conector sem parafuso	sim
Cor	aço inoxidável
Diâmetro do arame	4,8 mm
Dimensão	105x600x3000
Forma do perfil	Forma em U
Funktionsgaranti	não
Material	Aço inoxidável 1.4401

Secção transversal útil	55400 mm²
Secção transversal útil	554 cm²
Separador integrado	sem
Superfície	brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

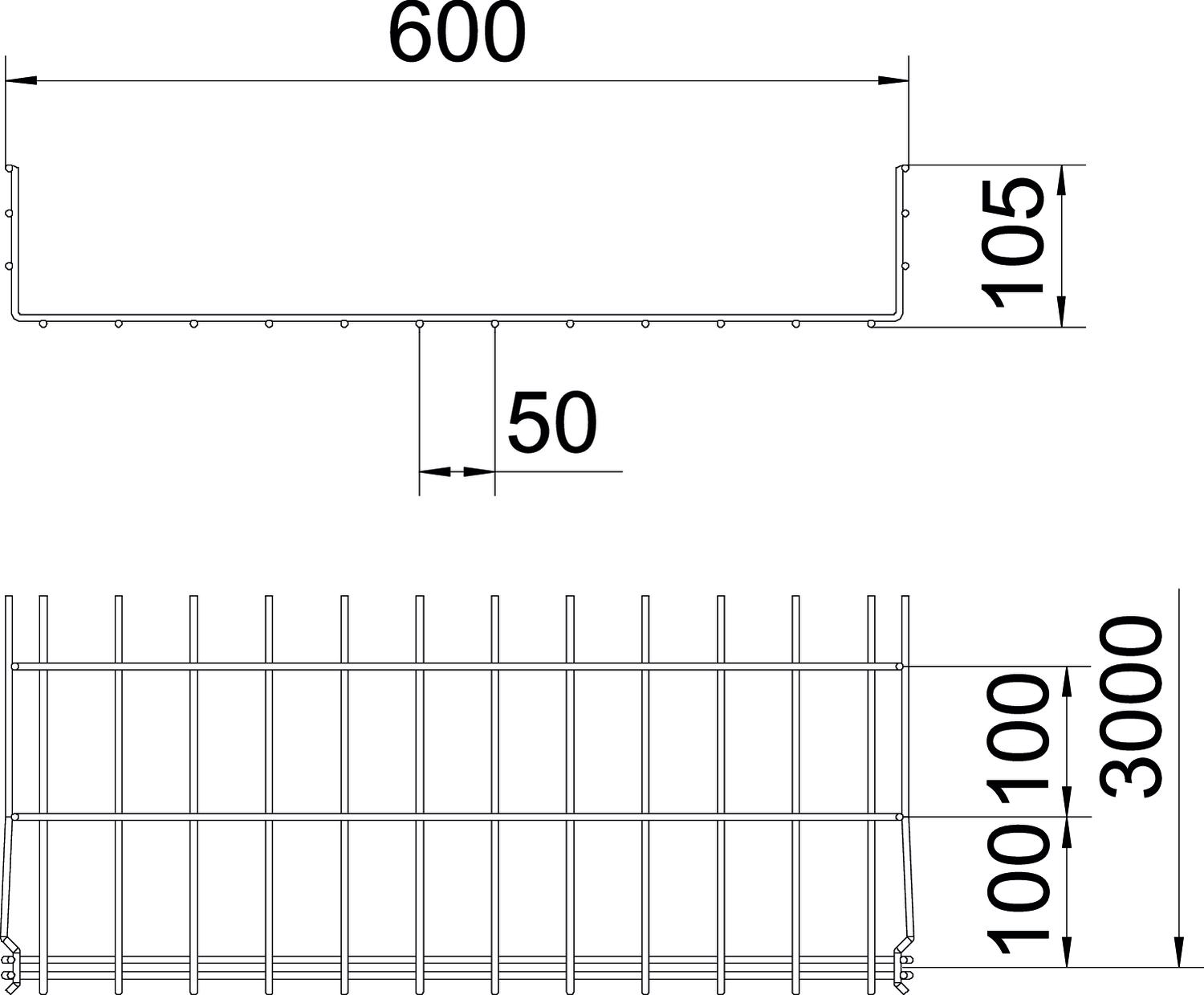

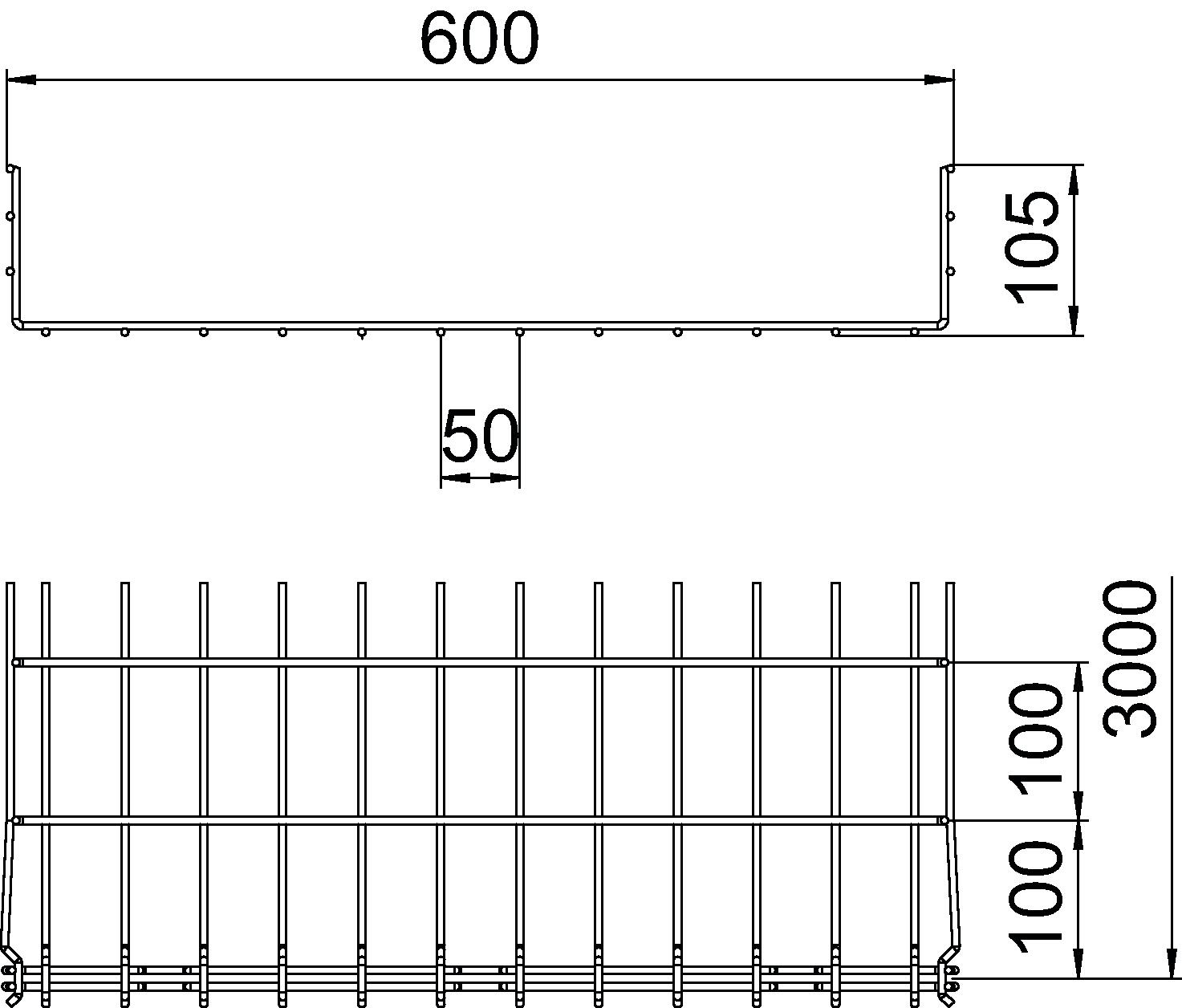

Dimensões

Altura	105 mm
Altura	4,13 in
Comprimento	3000 mm
Largura	600 mm

Largura	23,62 in
Medida B	600 mm
Medida H	108 mm

Cargas

Distância de apoio de 1,0 m	1,25 kN/m
Distância de apoio de 1,5m	0,85 kN/m
Distância de apoio de 2,0m	0,6 kN/m

Distância de apoio de 2,5m	0,42 kN/m
Distância de apoio de 3,0m	0,3 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	17,8821 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	17,8821 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos GR-Magic do tipo GRM 105

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Diâmetro do arame	Secção transversal útil	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
GRM 105 100 A4	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	não	6002475	m	3 m
GRM 105 200 A4	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	não	6002477	m	3 m
GRM 105 300 A4	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	não	6002479	m	3 m
GRM 105 500 A4	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	não	6002483	m	3 m
GRM 105 600 A4	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	não	6002485	m	3 m
