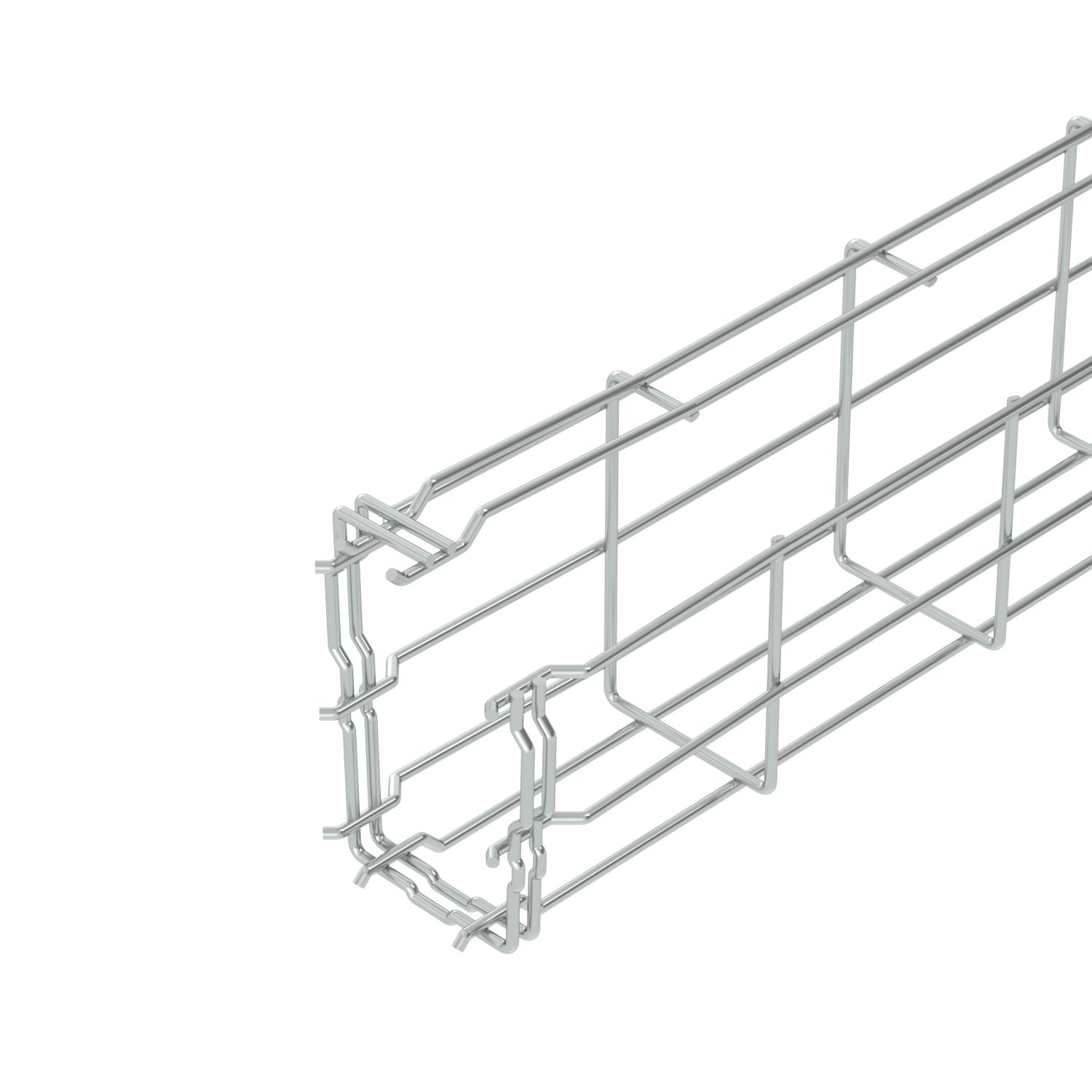

Caminho de cabos em varão G Magic® 125 G
Ref. 6005541 | EAN 4012195686453
- Descrição do produto
-

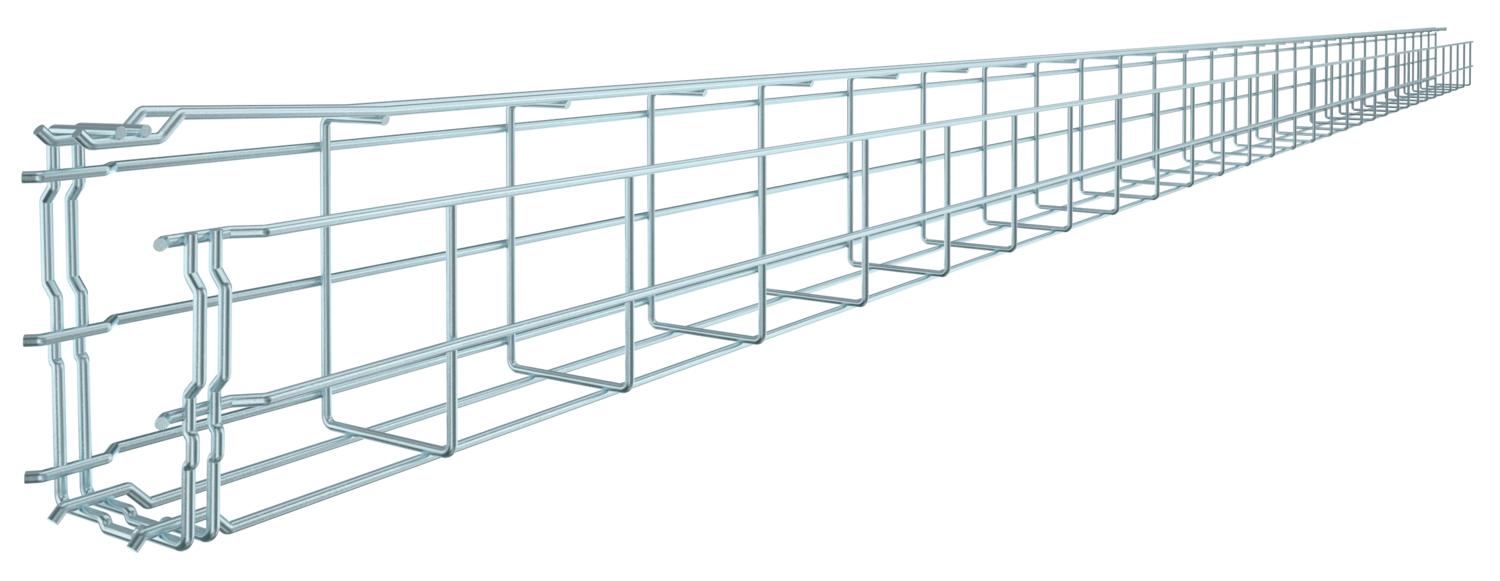

Descrição do produtoCaminho de cabos em varão em forma de G, com varões de aço soldados por pontos, com alturas laterais e larguras diferentes.
Possível montagem direta na parede e teto. Os dados de carga relativos aos diferentes tipos de colocação estão disponíveis mediante pedido.
Atenuação da blindagem magnética 15 dB
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Conector sem parafuso sim Cor zinco Diâmetro do arame 3,9 mm Dimensão 125x75x3000 Forma do perfil Forma em G Funktionsgaranti não Material Aço Secção transversal útil 61 cm² Secção transversal útil 6100 mm² Separador integrado sem Superfície eletrogalvanizado Tipo de conector sistema de caminhos de cabos Fixação por "click" Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector União integrada Versão para grandes cargas não Dimensões

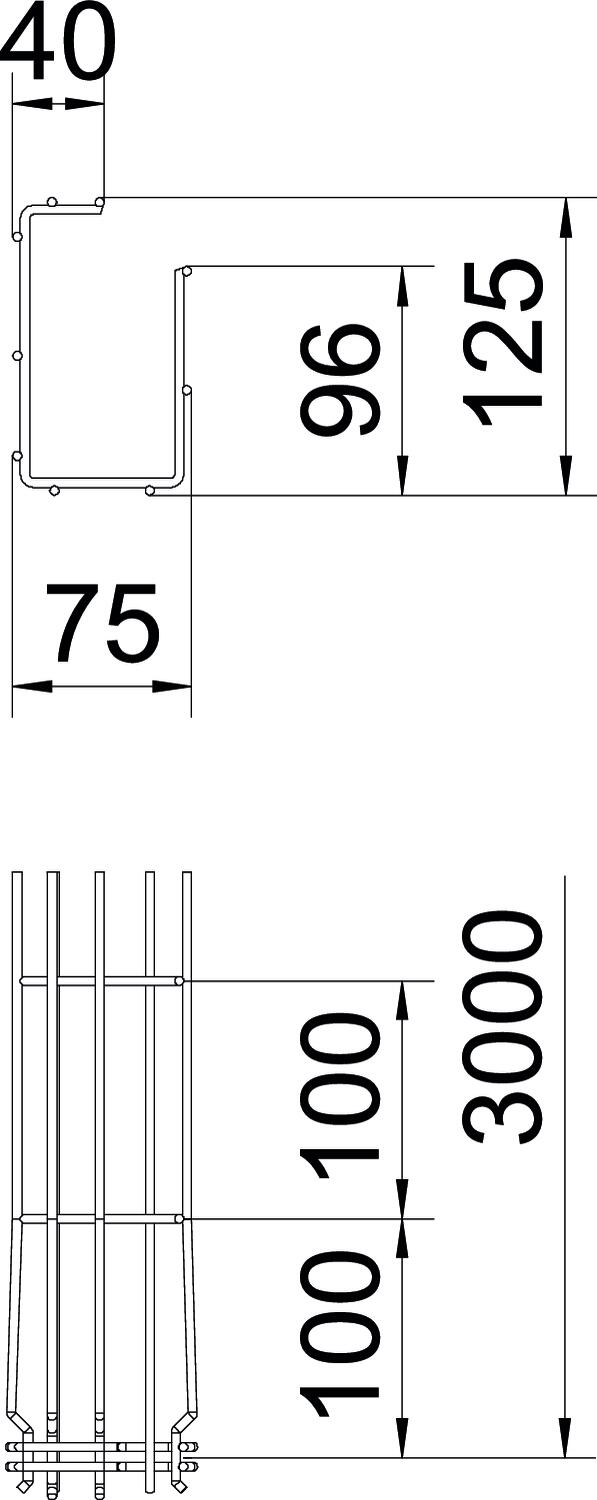

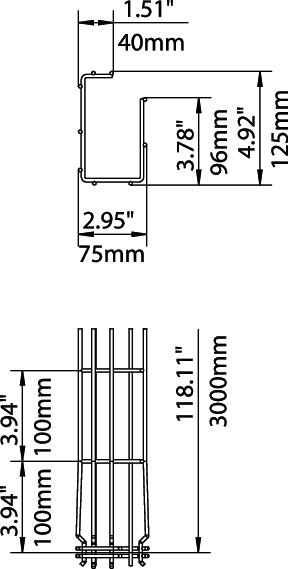

Altura 4,92 in Altura 125 mm Comprimento 3000 mm Largura 75 mm Largura 2,95 in Medida A 96 mm Medida B 75 mm Medida C 38 mm Medida H 125 mm Cargas
Distância de apoio de 1,0 m 0,6 kN/m Distância de apoio de 1,5m 0,35 kN/m Distância de apoio de 2,0m 0,3 kN/m Distância de apoio de 2,5m 0,25 kN/m Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 2,0574 kg CO₂e Data de medição do valor de CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metro Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 2,0574 kg CO2e / 1 Metro - Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta FT
GSV 34 FT 6016634 20 Unidade - Downloads
-
Ficha técnica G-GRM 125 75 G / 6005541 , 0.20MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE G-GRM 125 75 G / 6005541 , 0.13MB , pdfDeclaração de conformidade do Reino Unido G-GRM 125 75 G / 6005541 , 0.09MB , pdfREACH Declaração de conformidade G-GRM 125 75 G / 6005541 , 0.12MB , pdfRoHS Declaração de conformidade G-GRM 125 75 G / 6005541 , 0.13MB , pdfDeclaração Ambiental de Produto (DAP) G-GRM 125 75 G / 6005541 , 2.03MB , pdfAuxiliar de seleção GR-Magic® , 2.00MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdfInstruções de montagem Instruções de montagem, sistemas de caminhos de cabos em varão , 9.52MB , pdf
