Caminho de cabos em varão C CGR 50 A2

Ref. / Tipo

Comprimento	3000 mm

Largura

Altura	50 mm

Diâmetro do arame	4,5 mm

Secção transversal útil

Funktionsgaranti	não

Descrição do produto

Descrição do produto

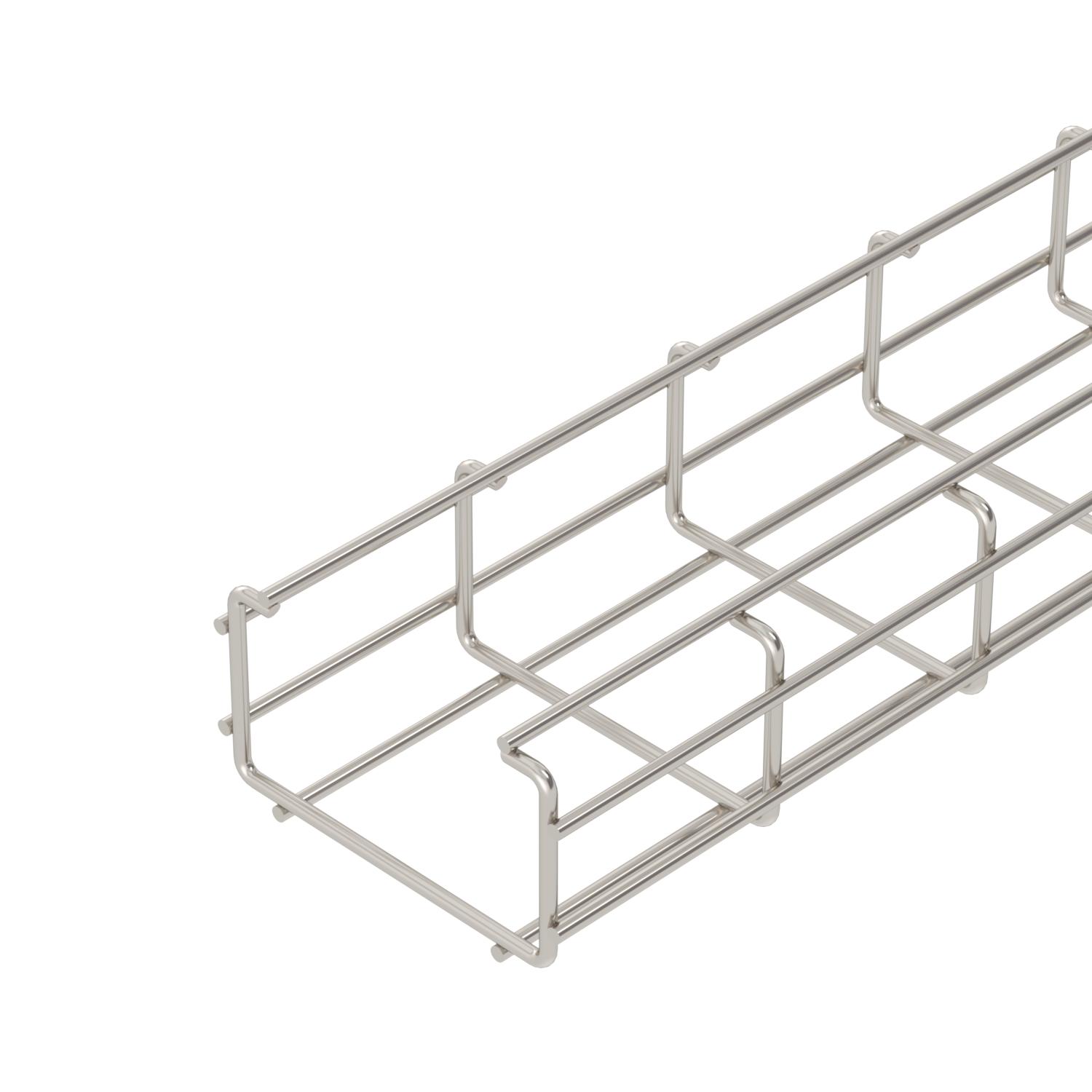

Caminho de cabos em varão em forma de C com varões de aço soldados por pontos com 50 mm de altura lateral.
Atenuação da blindagem magnética 15 dB

Dados técnicos

Aço inoxidável, decapado	sim
Conformidade com ROHS	sim
Cor	aço inoxidável
Diâmetro do arame	4,5 mm

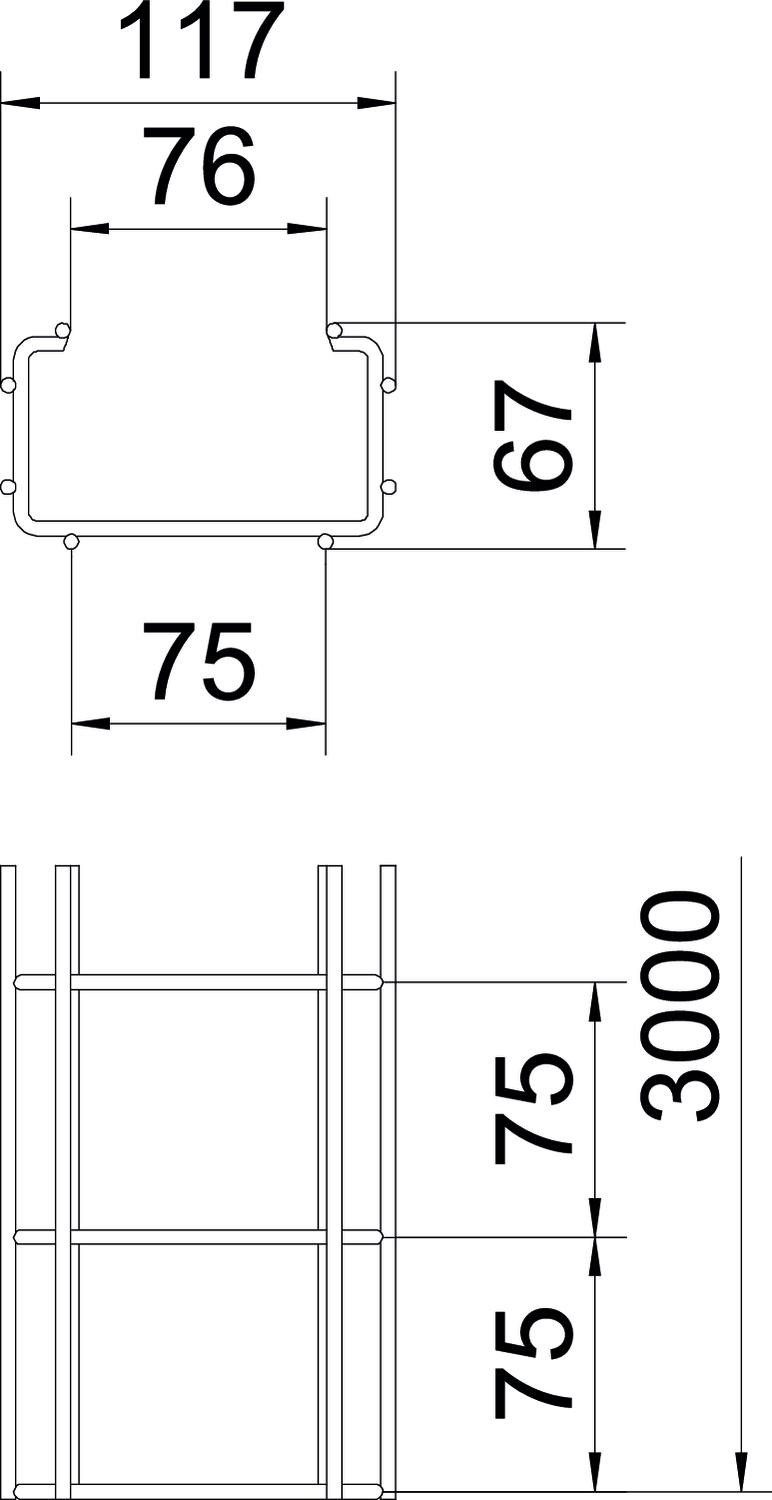

Dimensão	50x100x3000
Forma do perfil	Forma em C
Funktionsgaranti	não
Material	Aço inoxidável, livre de ferrugem 1.4301
Secção transversal útil	33 cm²

Secção transversal útil	3300 mm²
Separador integrado	sem
Série do produto	Série CGR
Superfície	brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Distância de apoio de 1,0 m	0,95 kN/m
Distância de apoio de 1,5m	0,6 kN/m

Distância de apoio de 2,0m	0,35 kN/m

Declared Unit Quantity	1
Pegada de CO2 (GWP) do berço ao portão	6,5928 kg CO2e / 1 Metro

Dados técnicos

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios

Todos os tipos

Tipo	Comprimento	Largura	Altura	Diâmetro do arame	Secção transversal útil	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
CGR 50 50 A2	3000 mm	50 mm	50 mm	4,5 mm	13 cm²	não	6016200	m	3 m
CGR 50 100 A2	3000 mm	100 mm	50 mm	4,5 mm	33 cm²	não	6016235	m	3 m
CGR 50 400 A2	3000 mm	400 mm	50 mm	4,5 mm	157 cm²	não	6016255	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Derivação vertical 90º	MW 90 SL17 A2	6016278	Unidade	20 Unidade
União reta A2	GSV 34 A2	6016642	Unidade	20 Unidade
Derivação vertical 45º A2	MW 45 SL10 A2	6017339	Unidade	20 Unidade
Fixador para fixação de separador	KS GR A2	6062282	Unidade	30 Unidade
